Produktbezeichnung
Umgebungsbedingungen
Temperatur
Betrieb
Lagerung
Transport
Luftfeuchtigkeit
Betrieb
Lagerung
Transport
Mechanische Eigenschaften
Gewicht
1) Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen.
3.10.1.3.1 DisplayPort-Schnittstelle
Die nachfolgende Übersicht zeigt einen Überblick der möglichen verfügbaren Videosi-
gnale beim DisplayPort 1.1 Ausgang.
Monitor/Panel Option Videosignale mit allen Systemeinheitenvarianten
5AC901.LDPO-00
Information:
Das hot-plugging der Anzeigegeräte an der DisplayPort-Schnittstelle wird seitens der Hardware und
der Grafiktreiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt. Die spezifizierten
Steckzyklen der DisplayPort-Buchse sind 10.000 Steckzyklen.

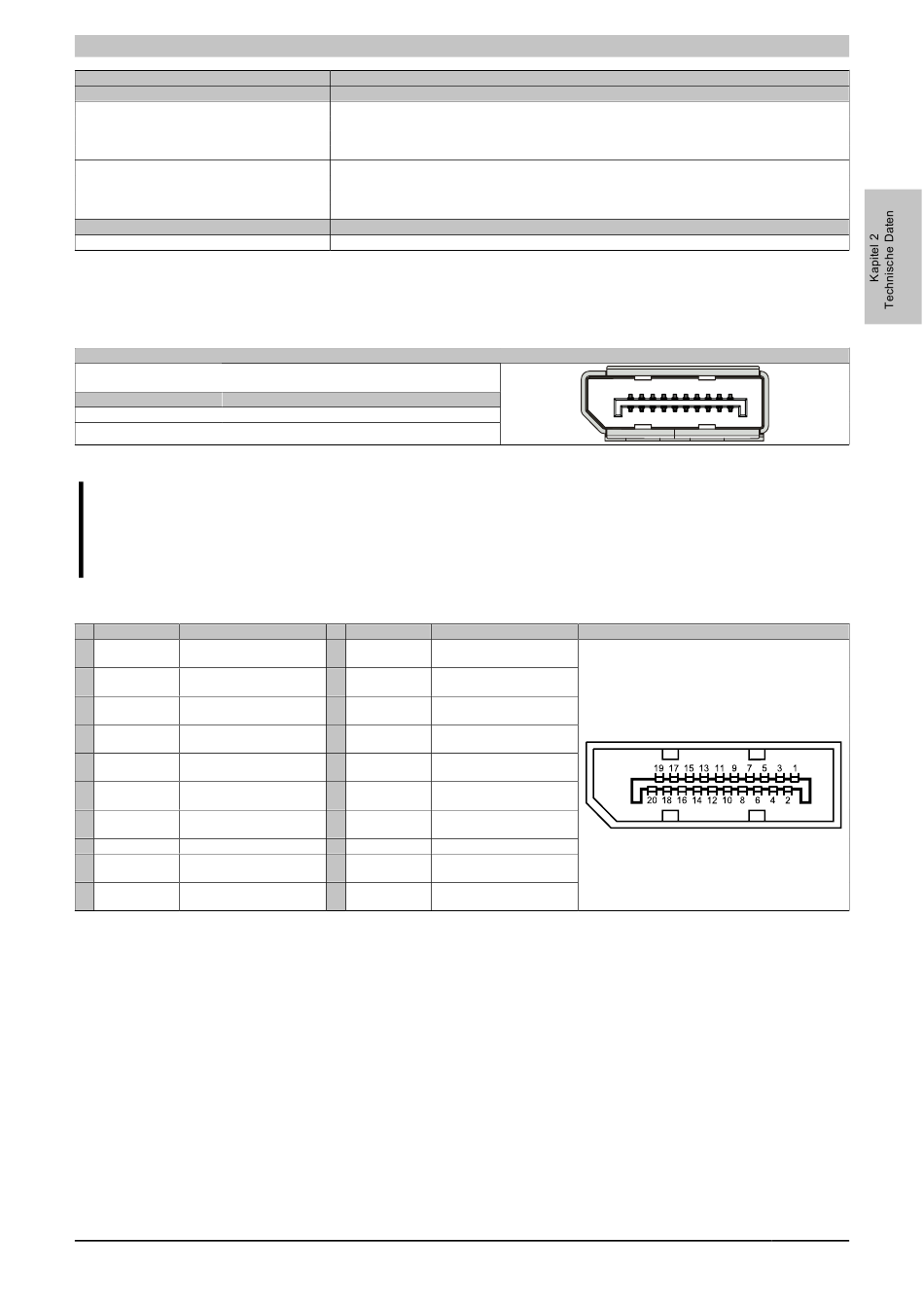

3.10.1.3.2 Pinbelegung DisplayPort
Pin Signal Beschreibung
DisplayPort Lane 0
1 DP_LANE0+
(positive)
2 GND Ground
DisplayPort Lane 0
3 DP_LANE0-
(negative)
DisplayPort Lane 1
4 DP_LANE1+
(positive)
5 GND Ground
DisplayPort Lane 1
6 DP_LANE1-
(negative)
DisplayPort Lane 2
7 DP_LANE2+
(positive)
8 GND Ground
DisplayPort Lane 2
9 DP_LANE2-
(negative)
DisplayPort Lane 3
10 DP_LANE3+
(positive)
Automation PC 910 Anwenderhandbuch V 1.35
Tabelle 140: 5AC901.LDPO-00 - Technische Daten
DisplayPort 1.1
DisplayPort, DVI, HDMI

Tabelle 141: DisplayPort-Schnittstelle

Pin Signal Beschreibung
11 GND Ground
DisplayPort Lane 3
12 DP_LANE3-
(negative)
Configuration Pin 1
13 CONFIG1
(connected to Ground)
Configuration Pin 2
14 CONFIG2
(connected to Ground)
Auxiliary Channel
15 DP_AUX+
(positive)
16 GND Ground
Auxiliary Channel
17 DP_AUX-
(negative)
18 DP_HPD# Hot Plug Detect
19 RETURN Return For Power
20 DP_PWR Power For Connector

Tabelle 142: Pinbelegung DisplayPort

Technische Daten • Einzelkomponenten
5AC901.LDPO-00
0 bis 55°C
1)
-20 bis 60°C
-20 bis 60°C
5 bis 90%, nicht kondensierend
5 bis 95%, nicht kondensierend
5 bis 95%, nicht kondensierend
ca. 26 g
DisplayPort, 20-polig, female
159
