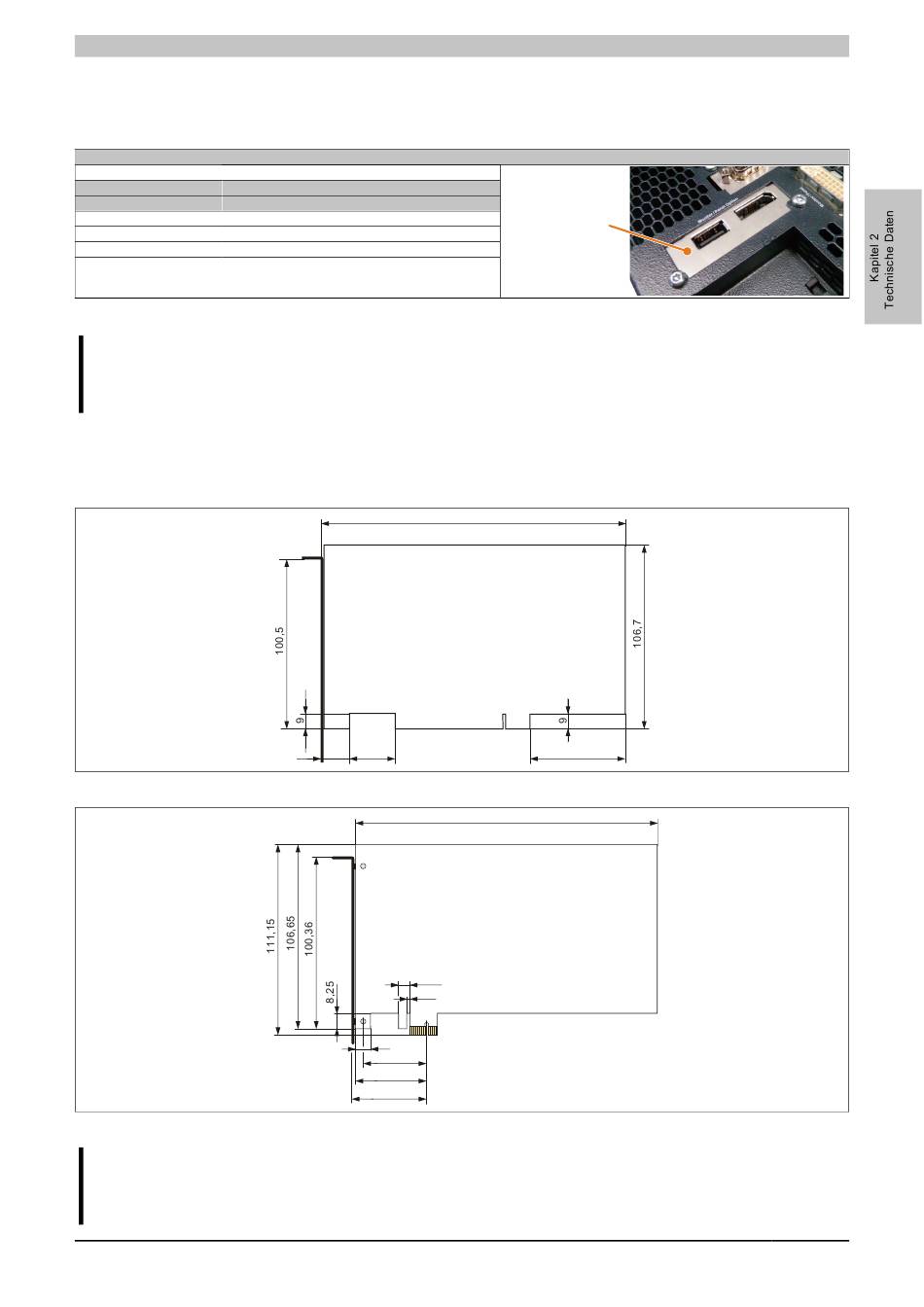

2.6.11 Monitor/Panel Option

Der APC910 2 Slot (5PC910.SX02-00) und APC910 5 Slot (5PC910.SX05-00) bietet die Möglichkeit, einen dritten
Grafikstrang zu realisieren. Es stehen hier verschiedene Monitor/Panel Optionen zur Auswahl.
Bestellnummer Kurzbeschreibung
Monitor/Panel Optionen
5AC901.LDPO-00 DisplayPort Transmitter
5AC901.LSDL-00 Smart Display Link/DVI Transmitter
5AC901.LSD3-00 SDL3 Transmitter
Information:
Informationen zum Tausch bzw. Einbau einer Monitor/Panel Option sind dem Abschnitt "Montage Mo-
nitor/Panel Option" auf Seite 367 zu entnehmen.

2.6.12 Card Slot (PCI/PCIe)

Je nach Variante der Buseinheit können Standard PCI 2.2 half-size Karten bzw. PCI Express (PCIe) half-size
Karten gesteckt werden. Diese dürfen die nachfolgenden Abmessungen nicht überschreiten.
Information:
Informationen zum Tausch bzw. Einbau einer PCI-/PCIe-Karte sind dem Abschnitt "PCI-/PCIe-Karten
Montage" auf Seite 377 zu entnehmen.
Automation PC 910 Anwenderhandbuch V 1.35
Monitor/Panel Option

Tabelle 30: Monitor/Panel Option

17,4 25,8

Abbildung 23: Abmessungen Standard half-size 32-Bit PCI-Karte

11,65
3,65
15
49,65
57,15
59,05

Abbildung 24: Abmessungen Standard half-size PCIe-Karte

Technische Daten • Gesamtgerät
Monitor/Panel Option
177,7
55
167,65
61
