2.6.5 DisplayPort-Schnittstelle

Die nachfolgende Übersicht zeigt einen Überblick der möglichen verfügbaren Videosi-
gnale beim DisplayPort 1.1-Ausgang. Details siehe Technische Daten des verwende-
ten CPU Boards.
CPU Board Videosignale mit allen Systemeinheitenvarianten
5PC900.TS77-00
5PC900.TS77-01
5PC900.TS77-02
5PC900.TS77-03
5PC900.TS77-04
5PC900.TS77-05
5PC900.TS77-06
5PC900.TS77-07
5PC900.TS77-08
5PC900.TS77-09
5PC900.TS77-10
Information:
Das hot-plugging der Anzeigegeräte an der DisplayPort-Schnittstelle wird seitens der Hardware und
der Grafiktreiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt. Die spezifizierten
Steckzyklen des DisplayPort-Steckers sind 10.000 Steckzyklen.

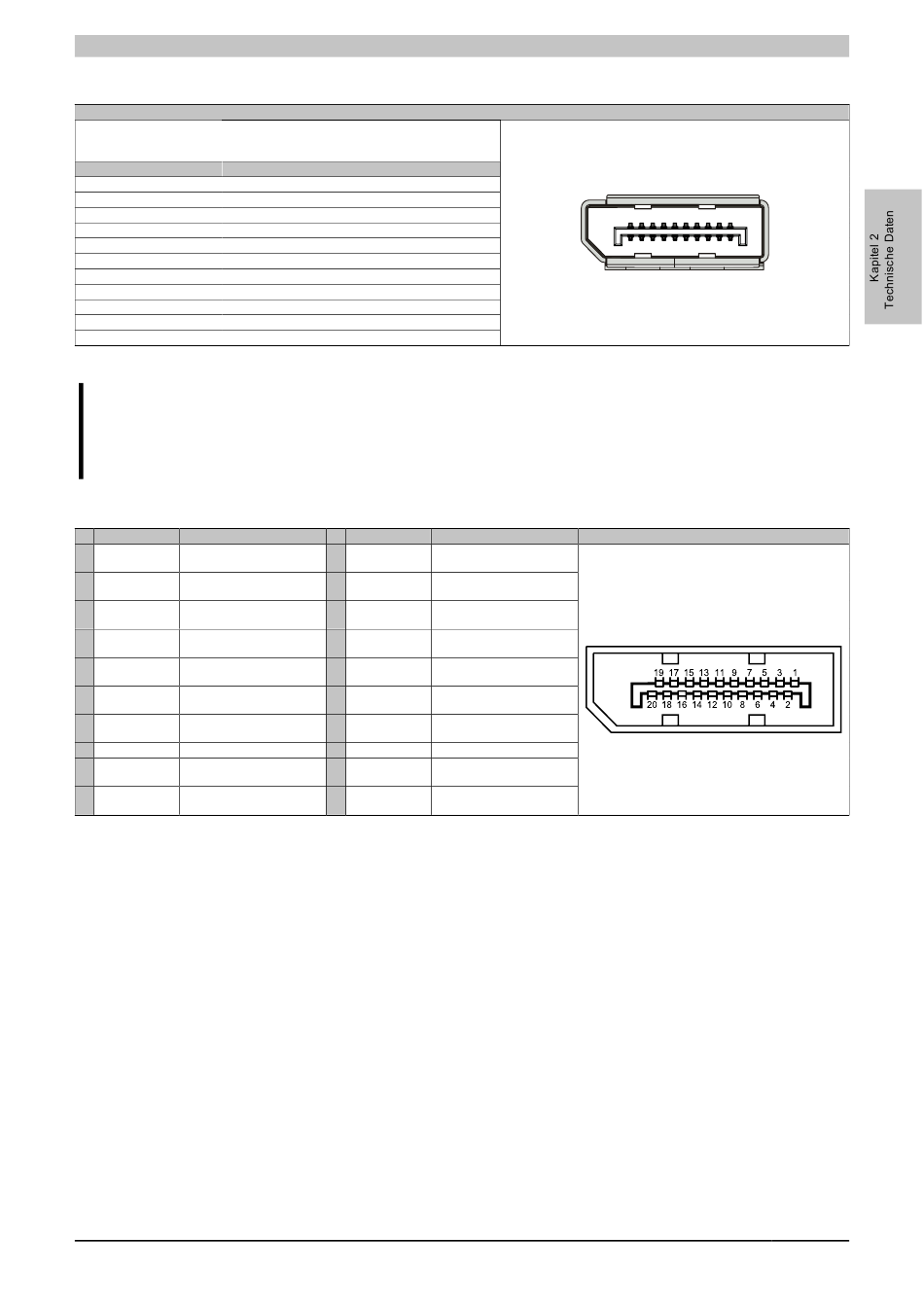

2.6.5.1 Pinbelegung DisplayPort
Pin Signal Beschreibung
DisplayPort Lane 0
1 DP_LANE0+
(positive)
2 GND Ground
DisplayPort Lane 0
3 DP_LANE0-
(negative)
DisplayPort Lane 1
4 DP_LANE1+
(positive)
5 GND Ground
DisplayPort Lane 1
6 DP_LANE1-
(negative)
DisplayPort Lane 2
7 DP_LANE2+
(positive)
8 GND Ground
DisplayPort Lane 2
9 DP_LANE2-
(negative)
DisplayPort Lane 3
10 DP_LANE3+
(positive)
Automation PC 910 Anwenderhandbuch V 1.35
DisplayPort 1.1
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI
DisplayPort, DVI, HDMI

Tabelle 22: DisplayPort 1.1

Pin Signal Beschreibung
11 GND Ground
DisplayPort Lane 3
12 DP_LANE3-
(negative)
Configuration Pin 1
13 CONFIG1
(connected to Ground)
Configuration Pin 2
14 CONFIG2
(connected to Ground)
Auxiliary Channel
15 DP_AUX+
(positive)
16 GND Ground
Auxiliary Channel
17 DP_AUX-
(negative)
18 DP_HPD# Hot Plug Detect
19 RETURN Return For Power
20 DP_PWR Power For Connector

Tabelle 23: Pinbelegung DisplayPort

Technische Daten • Gesamtgerät
DisplayPort, 20-polig, female
