2.6.2 Spannungsversorgung +24 VDC

Gefahr!
Das Gerät darf nur mit einem SELV / PELV Netzteil bzw. mit einer sicheren Kleinspannung (SELV) gemäß
EN 60950 versorgt werden.
Der für den Anschluss der Spannungsversorgung notwendige 3-polige Stecker ist nicht im Lieferumfang enthalten.
Dieser kann bei B&R unter der Best.Nr. 0TB103.9 (Schraubklemme) oder 0TB103.91 (Federzugklemme) bestellt
werden.
Die Belegung der Pins ist entweder der folgenden Tabelle oder dem Aufdruck auf dem Gehäuse zu entnehmen.
Die Versorgungsspannung wird intern durch eine fix aufgelötete Sicherung (15 A, flink) abgesichert, sodass bei
Überlast (Austausch der Sicherung notwendig) oder falschem Anschließen (Verpolungsschutz - kein Austausch
der Sicherung notwendig) der Versorgungsspannung keine Beschädigung des Gerätes erfolgt. Wird die Sicherung
in einem Fehlerfalle zerstört, so muss das Gerät an B&R zur Reparatur geschickt werden.
verpolungssicher
Pin
1
2
3
Bestellnummer Kurzbeschreibung
Feldklemmen
0TB103.9 Stecker 24 V 5.08 3p Schraubklemme
0TB103.91 Stecker 24 V 5.08 3p Federzugklemme
2.6.2.1 Erdung
Vorsicht!
Die Funktionserde (Spannungsversorgung Pin 2 und Erdungsanschluss) muss möglichst kurz und mit
dem größt möglichen Leiterquerschnitt am zentralen Erdungspunkt (z.B. dem Schaltschrank oder der
Anlage) verbunden werden.
Die APC910 Systeme besitzen auf der Unterseite einen Erdungsanschluss.
Mit der M4 Sicherheitsmutter muss z.B. ein Kupferband, das an einem zentralen Erdungspunkt des Schaltschran-
kes oder der Anlage in der der APC910 eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so
groß wie möglich (mindestens 2,5 mm²) gewählt werden.
Automation PC 910 Anwenderhandbuch V 1.35
Spannungsversorgung
Beschreibung
+
Funktionserde
-

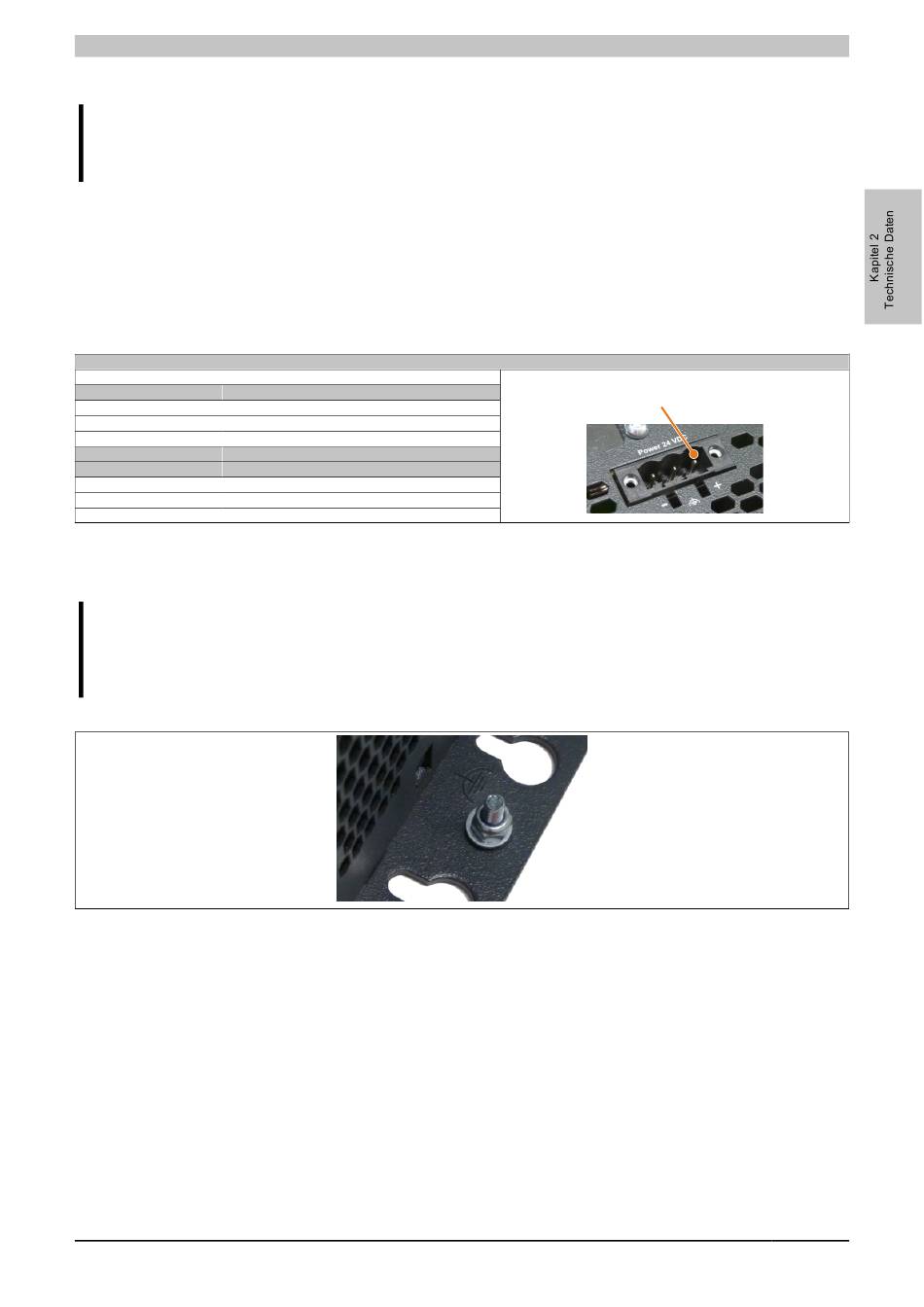

Tabelle 16: Spannungsversorgungsanschluss 24 VDC

Abbildung 22: Erdungsanschluss

Technische Daten • Gesamtgerät
Spannungsversorgungsanschluss, 3-polig, male
Spannungsversorgung
+24 VDC
53
