1.4.5.2 PCI Express GEN 2 Settings

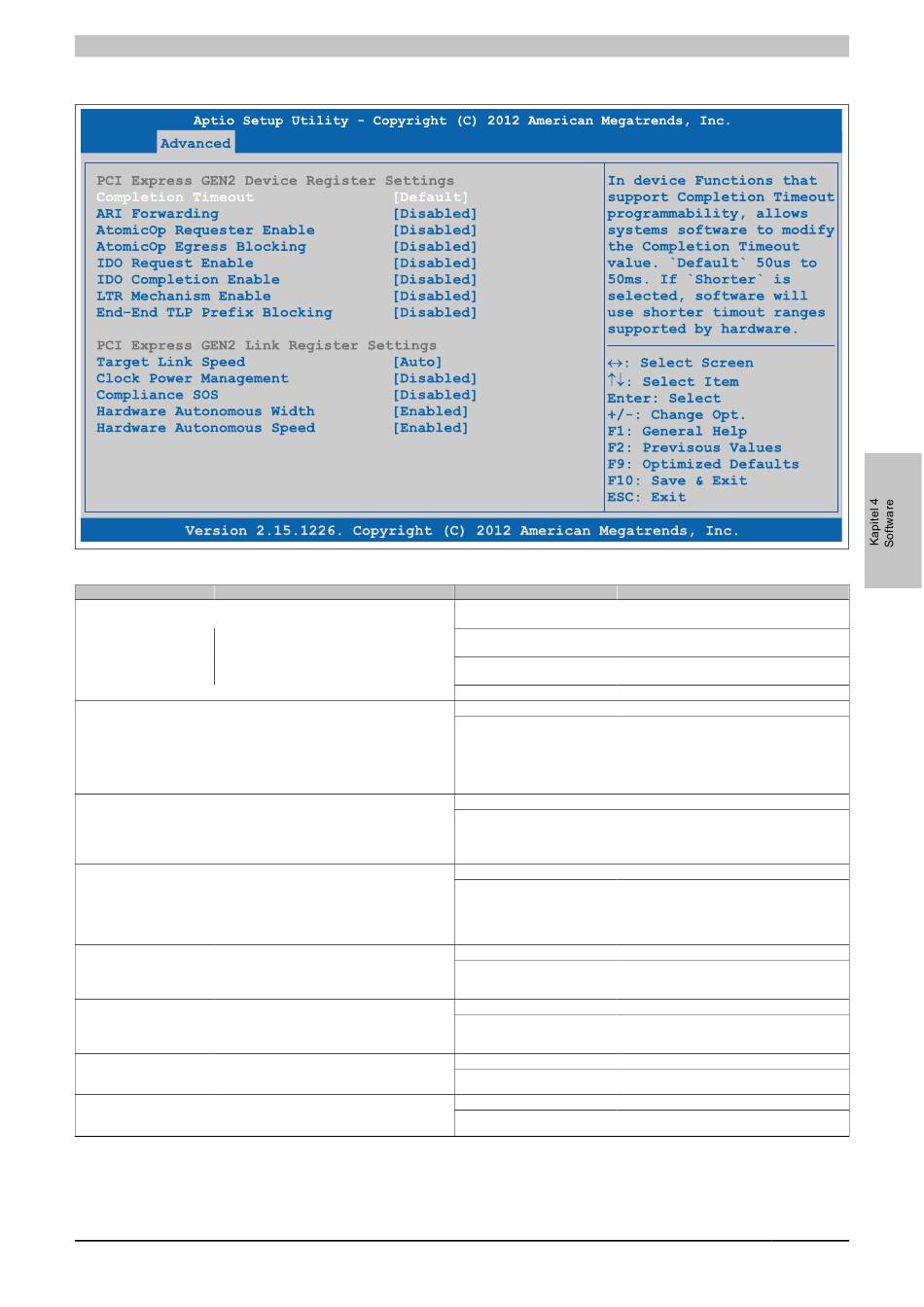

Abbildung 132: Advanced - PCI Express Configuration - PCI Express GEN 2 Settings

BIOS Einstellung Bedeutung
Completion Timeout In Gerätefunktionen, die die Programmierbarkeit
des Completion Timeout unterstützen, wird der
Software das ändern des Completion Timeout
Werts erlaubt.
ARI Forwarding If supported by hardware and set to Enabled,
the Downstream Port disables its traditional De-
vice Number field being 0 enforcement when
turning a Type1 Configuration Request into a
Type0 configuration request, permitting access
to Extended functions in an ARI device imme-
diately below the port.
AtomicOp Requester Option zum Aktivieren / Deaktivieren des Atomi-
Enable cOp Requester.
AtomicOp Egress Blocking Option zum Aktivieren / Deaktivieren des Atomi-
cOp Egress Blocking.
If supported by hardware and set to Enabled,
outbound AtomicOp requests via egress ports
will be locked.
IDO Request Enable If supported by hardware and set to Enabled,
this permits setting the number of ID-based or-
dering (IDO) bit (Attribute[2]) requests to be in-
itiated.
IDO Completion Enable If supported by hardware and set to Enabled,
this permits setting the number of ID-based or-
dering (IDO) bit (Attribute[2]) requests to be in-
itiated.
LTR Mechanism Enable If supported by hardware and set to Enabled,
this enables the Latency Tolerance Reporting
(LTR) Mechanism.
End-End TLP Prefix Blo- If supported by hardware and set to Enabled,
cking this function will block forwarding of TLPs con-
taining End-End TLP prefixes.
Tabelle 209: Advanced - PCI Express Configuration - PCI Express GEN 2 Settings Einstellmöglichkeiten
Automation PC 910 Anwenderhandbuch V 1.35
Einstellmöglichkeiten Wirkung
Default Der Timeout Bereich liegt zwischen 50 µs und
50 ms.
Shorter Die Software verwendet kürzere Timeout Berei-
che die von der Hardware unterstützt werden.
Longer Die Software verwendet längere Timeout Berei-
che die von der Hardware unterstützt werden.
Disabled Deaktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
AtomicOp Abfragen werden nur initiiert, wenn
das Bus Master Enable-Bit im Kommandoregis-
ter gesetzt ist.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Ausgehende AtomicOp Abfragen werden über
den Ausgangs Port blockiert.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
