3 Erdungskonzept

Die Funktionserde ist ein Strompfad niedriger Impedanz zwischen Stromkreisen und Erde, der nicht als Schutz-
maßnahme sondern z.B. zur Verbesserung der Störfestigkeit gedacht ist. Sie dient lediglich der Störungsableitung
und nicht als Berührungsschutz für Personen.
Das Gerät verfügt über 2 Funktionserde-Anschlüsse:
• Spannungsversorgung
• Erdungsanschluss
Um eine sichere Ableitung von elektrischen Störungen zu gewährleisten, sind folgende Punkte zu beachten:
• Gerät auf möglichst kurzem Weg mit dem zentralen Erdungspunkt am Schaltschrank verbinden.
• Ausführung der Kabel mit mind. 2,5 mm² pro Anschluss; wird ein Kabel mit Aderendhülse an der Feldklem-
me 0TB103.9 oder 0TB103.91 verwendet ist ein Kabel mit maximal 1,5 mm² pro Anschluss möglich.
• Schirmungskonzept der Leiter beachten; alle an das Gerät angeschlossenen Datenkabel sind mit ge-
schirmten Leitungen auszuführen.
Die Funktionserde ist am B&R Gerät mit folgendem Symbol gekennzeichnet:
Spannungsversorgung
Erdungsanschluss
Automation PC 910 Anwenderhandbuch V 1.35
min. 2,5 mm²

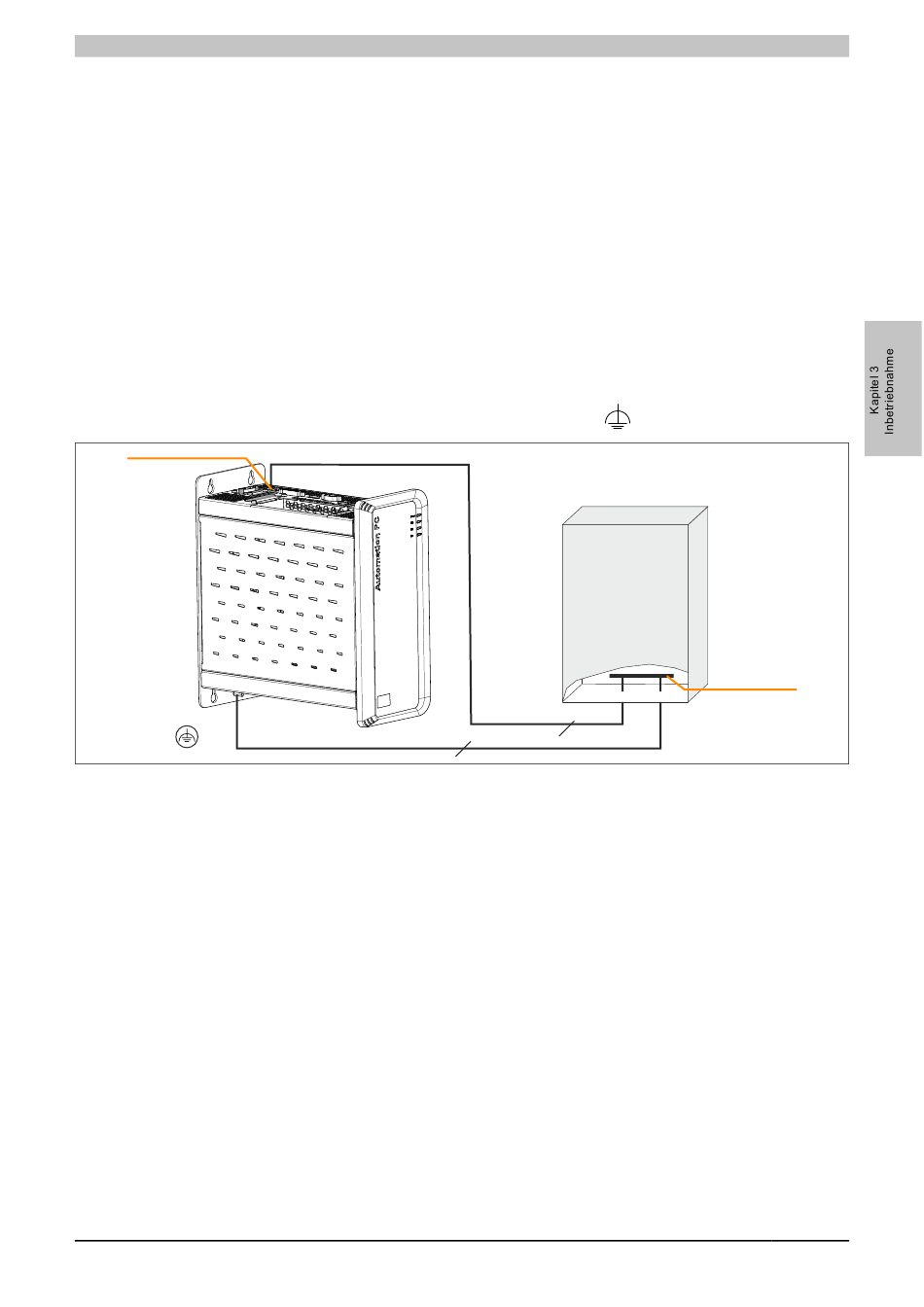

Abbildung 77: Erdungskonzept
