3.10.2.3.1 Monitor/Panel-Schnittstelle
Die nachfolgende Übersicht zeigt einen Überblick der möglichen verfügbaren Videosi-
gnale beim Monitor/Panel-Ausgang.
Monitor/Panel Option
5AC901.LSDL-00
Information:
Das hot-plugging der Anzeigegeräte an der Monitor/Panel-Schnittstelle wird seitens der Hardware und
der Grafiktreiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt. Die spezifizierten
Steckzyklen des Monitor/Panel-Steckers sind 100 Steckzyklen.
Information:
Wird ein Anzeigegerät mit Touch Screen an der Monitor/Panel-Schnittstelle während dem Betrieb ab-
und wieder angesteckt (hot-plugging) kann eine Neukalibrierung des Touch Screens nötig sein.
3.10.2.3.2 USB-Übertragung im SDL- und DVI-Betrieb
Information:
Im SDL-Betrieb ist die USB-Übertragungsgeschwindigkeit auf USB 1.1 begrenzt.
Im DVI-Betrieb hängt die maximale USB-Übertragungsgeschwindigkeit von der USB-Schnittstelle und
vom USB-Hub des Anzeigegerätes ab.
3.10.2.3.3 Pinbelegung
Pin Belegung Beschreibung
1 TMDS Data 2- DVI Lane 2 (negative)
2 TMDS Data 2+ DVI Lane 2 (positive)
3 TMDS Data 2/4
Shield of Data pair 2 and 4
SHIELD
4
SDL- SDL Lane (negative)
5 SDL+ SDL Lane (positive)
6 DDC based control signal
DDC Clock
(clock)
7 DDC based control signal
DDC Data
(data)
8 n.c. not connected
9 TMDS Data 1- DVI Lane 1 (negative)
10 DVI Lane 1 (negative) HDMI
TMDS DATA 1+
Clock (positive)
TMDS DATA 1/ Shield of Data pair 1 and
11
XUSB0 SHIELD USB0
12 XUSB0- USB Lane 0 (negative)
13 XUSB0+ USB Lane 0 (positive)
14 +5 V Power +5V Power Supply
1)
Ground (return
15 for +5 V, HSync Ground
and VSync)
1) Wird intern durch eine Multifuse abgesichert.
Automation PC 910 Anwenderhandbuch V 1.35
Monitor/Panel-Schnittstelle - SDL (Smart Display Link) / DVI
Videosignale
SDL, DVI

Tabelle 145: Monitor/Panel-Schnittstelle - SDL, DVI

Pin Belegung Beschreibung
16 HPD Hot plug detect
17 TMDS Data 0- DVI Lane 0 (negative)
18 TMDS Data 0+ DVI Lane 0 (positive)
TMDS Data 0/ Shield of Data pair 0 and
19
XUSB1 SHIELD USB1
20 XUSB1- USB Lane 1 (negative)
21 XUSB1+ USB Lane 1 (positive)
TMDS Clock
22 Shield of Clock pair
Shield
23 TMDS Clock+ DVI Clock (positive)
24 TMDS Clock - DVI Clock (negative)
C1 n.c. not connected
C2 n.c. not connected
C3 n.c. not connected
C4 n.c. not connected
C5 n.c. not connected

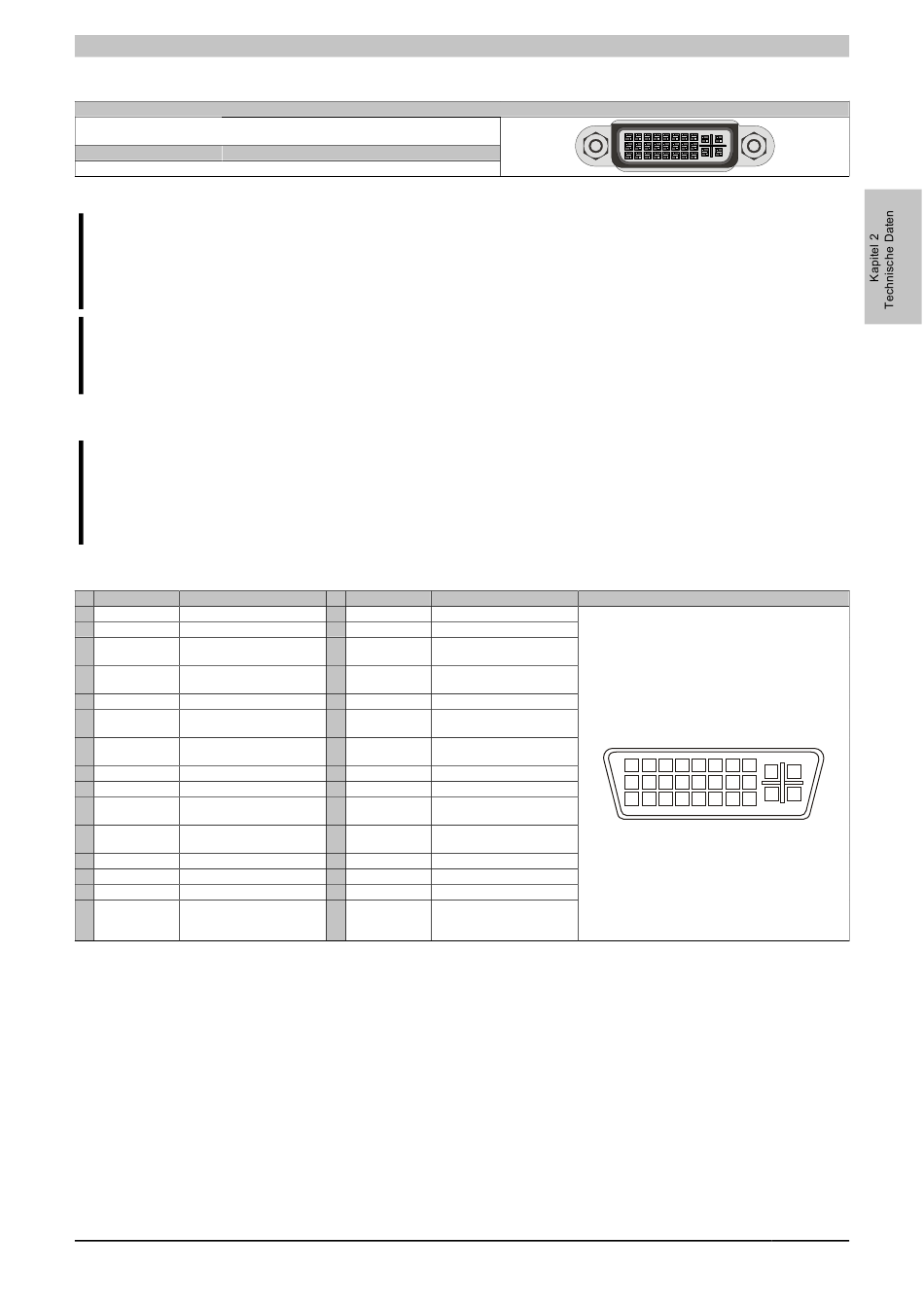

Tabelle 146: Pinbelegung DVI-Schnittstelle

Technische Daten • Einzelkomponenten
DVI, 24-polig, female
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
c2
c1
c3 c4
c5
161
