ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A

Anschluss an getrennte Bauform

Messumformer
A Oberer Anschlusskasten (Rückseite)
B Unterer Anschlusskasten
C Signalkabel zum Messwertaufnehmer
1 Anschlussklemmen für Energieversorgung
2 Abdeckung für Energieversorgungsklemmen

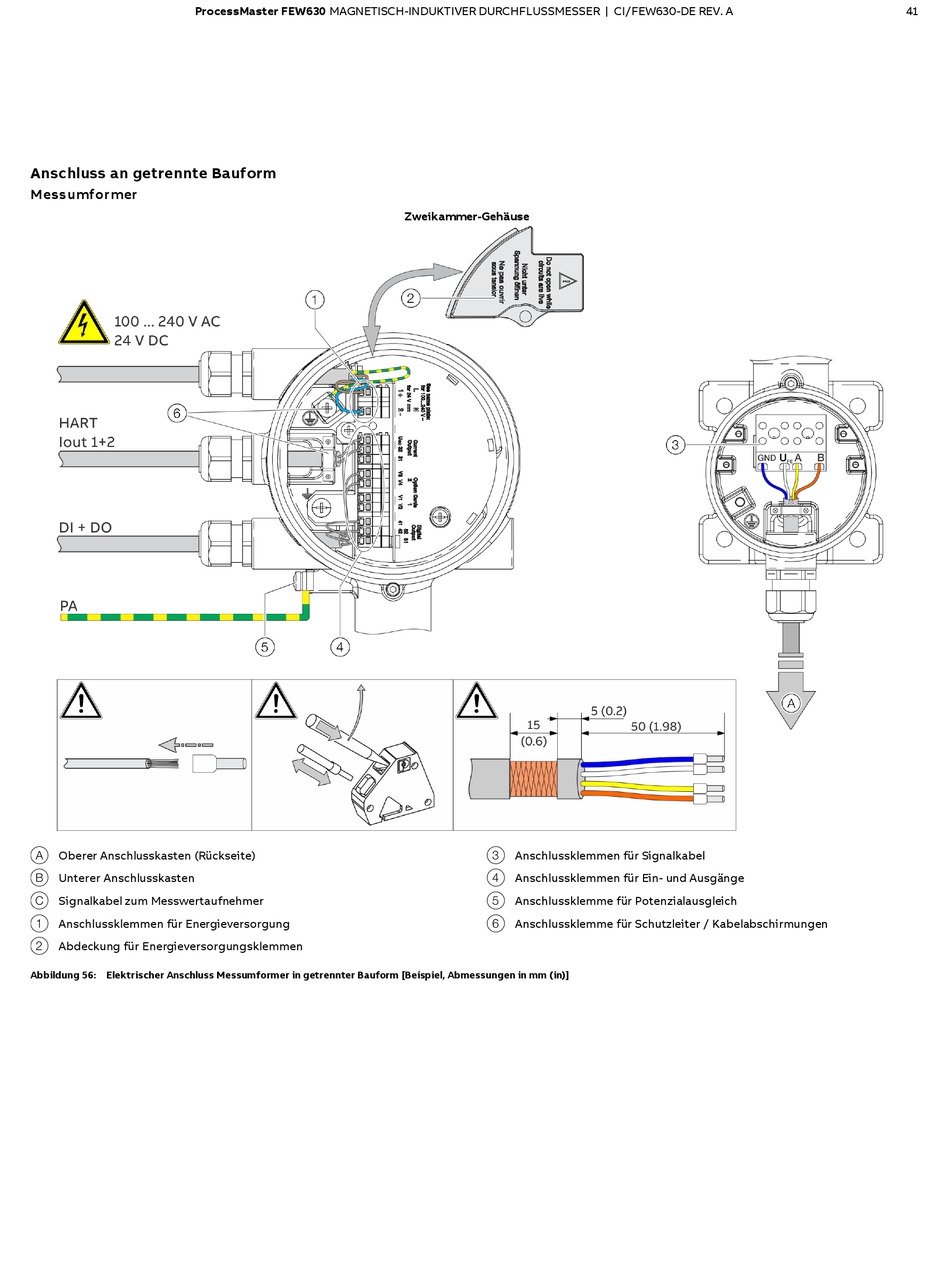

Abbildung 56: Elektrischer Anschluss Messumformer in getrennter Bauform [Beispiel, Abmessungen in mm (in)]
Zweikammer-Gehäuse
3 Anschlussklemmen für Signalkabel
4 Anschlussklemmen für Ein- und Ausgänge
5 Anschlussklemme für Potenzialausgleich
6 Anschlussklemme für Schutzleiter / Kabelabschirmungen
41
