ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
A DN 1000,1200,1400,1600,
1800, PN 40
B DN 700-800, PN 25
C DN 900, PN 6

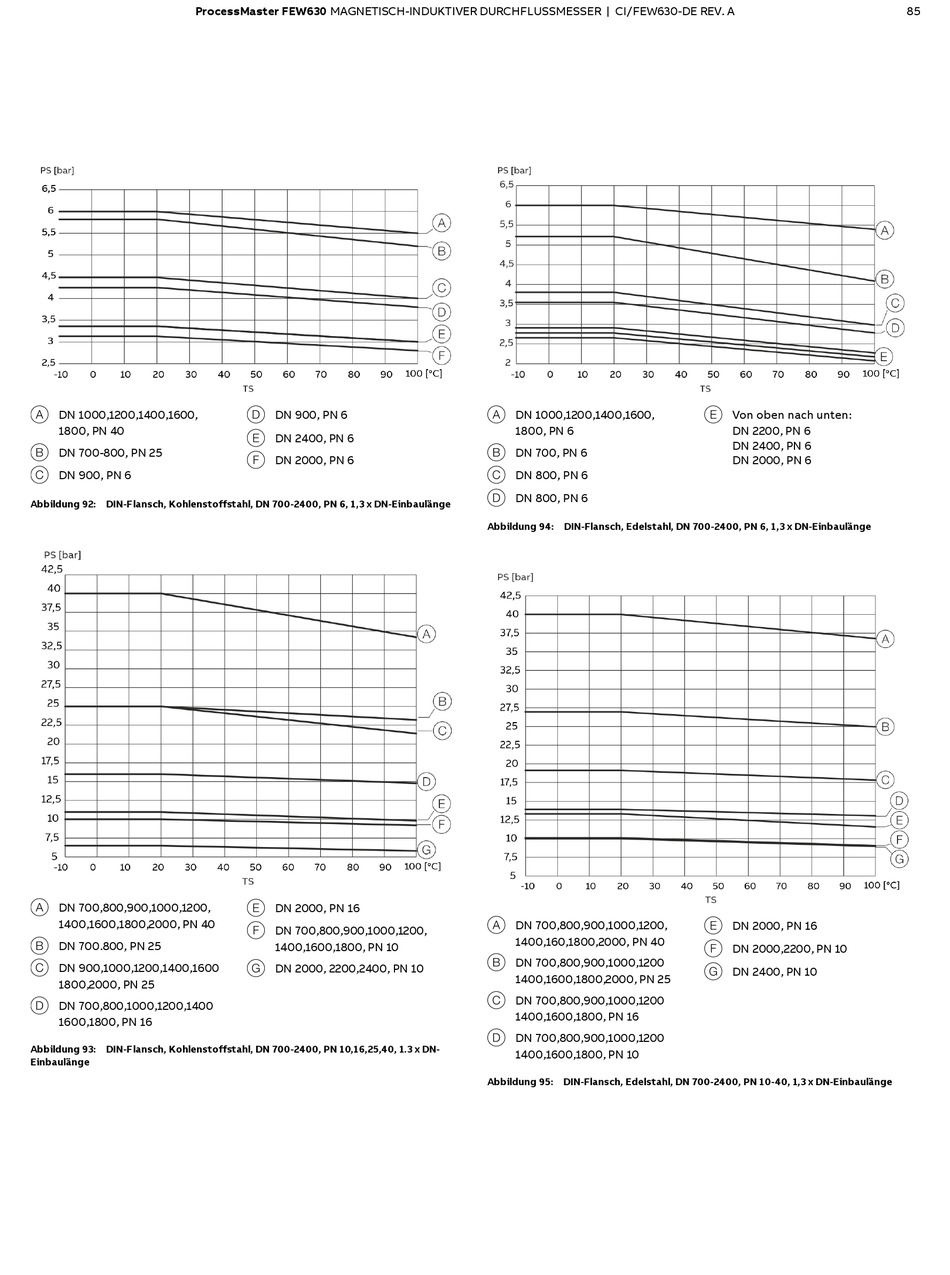

Abbildung 92: DIN-Flansch, Kohlenstoffstahl, DN 700-2400, PN 6, 1,3 x DN-Einbaulänge
A DN 700,800,900,1000,1200,
1400,1600,1800,2000, PN 40
B DN 700.800, PN 25
C DN 900,1000,1200,1400,1600
1800,2000, PN 25
D DN 700,800,1000,1200,1400
1600,1800, PN 16
Abbildung 93: DIN-Flansch, Kohlenstoffstahl, DN 700-2400, PN 10,16,25,40, 1.3 x DN-
Einbaulänge
D DN 900, PN 6
E DN 2400, PN 6
F DN 2000, PN 6
E DN 2000, PN 16
F DN 700,800,900,1000,1200,
1400,1600,1800, PN 10
G DN 2000, 2200,2400, PN 10
A DN 1000,1200,1400,1600,
1800, PN 6
B DN 700, PN 6
C DN 800, PN 6
D DN 800, PN 6
Abbildung 94: DIN-Flansch, Edelstahl, DN 700-2400, PN 6, 1,3 x DN-Einbaulänge
A DN 700,800,900,1000,1200,
1400,160,1800,2000, PN 40
B DN 700,800,900,1000,1200
1400,1600,1800,2000, PN 25
C DN 700,800,900,1000,1200
1400,1600,1800, PN 16
D DN 700,800,900,1000,1200
1400,1600,1800, PN 10
Abbildung 95: DIN-Flansch, Edelstahl, DN 700-2400, PN 10-40, 1,3 x DN-Einbaulänge
E Von oben nach unten:
DN 2200, PN 6
DN 2400, PN 6
DN 2000, PN 6
E DN 2000, PN 16
F DN 2000,2200, PN 10
G DN 2400, PN 10
