52

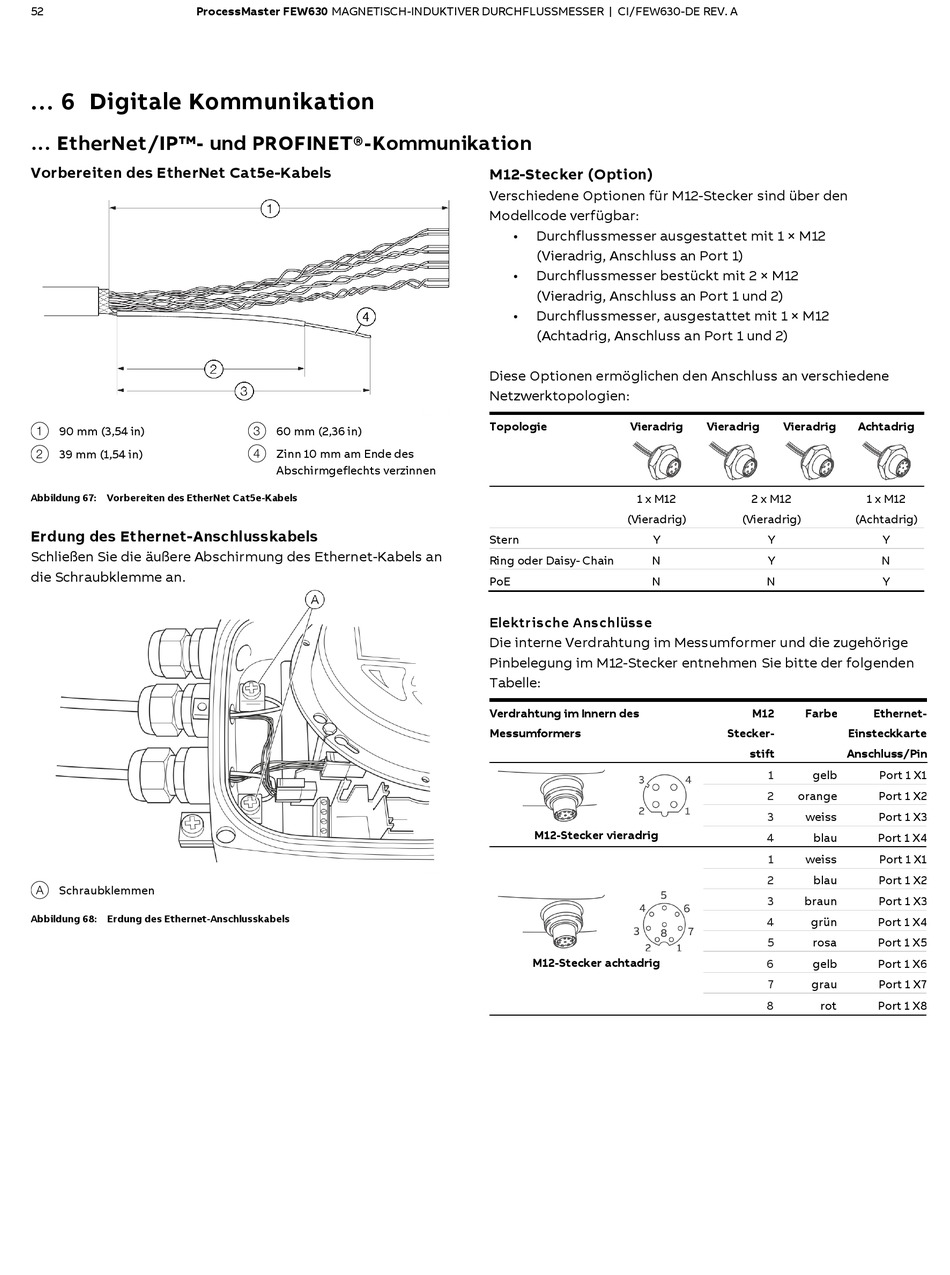

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 6 Digitale Kommunikation
... EtherNet/IP™- und PROFINET®-Kommunikation
Vorbereiten des EtherNet Cat5e-Kabels
1 90 mm (3,54 in)
2 39 mm (1,54 in)
Abbildung 67: Vorbereiten des EtherNet Cat5e-Kabels
Erdung des Ethernet-Anschlusskabels
Schließen Sie die äußere Abschirmung des Ethernet-Kabels an
die Schraubklemme an.
A Schraubklemmen
Abbildung 68: Erdung des Ethernet-Anschlusskabels
3 60 mm (2,36 in)
4 Zinn 10 mm am Ende des
Abschirmgeflechts verzinnen
M12-Stecker (Option)
Verschiedene Optionen für M12-Stecker sind über den
Modellcode verfügbar:
•
Durchflussmesser ausgestattet mit 1 × M12
(Vieradrig, Anschluss an Port 1)
•
Durchflussmesser bestückt mit 2 × M12
(Vieradrig, Anschluss an Port 1 und 2)
•
Durchflussmesser, ausgestattet mit 1 × M12
(Achtadrig, Anschluss an Port 1 und 2)
Diese Optionen ermöglichen den Anschluss an verschiedene
Netzwerktopologien:
Topologie
Vieradrig
1 x M12
(Vieradrig)
Stern
Y
Ring oder Daisy- Chain
N
PoE
N
Elektrische Anschlüsse
Die interne Verdrahtung im Messumformer und die zugehörige
Pinbelegung im M12-Stecker entnehmen Sie bitte der folgenden
Tabelle:
Verdrahtung im Innern des
Messumformers
M12-Stecker vieradrig
M12-Stecker achtadrig
Vieradrig
Vieradrig
Achtadrig
2 x M12
1 x M12
(Vieradrig)
(Achtadrig)
Y
Y
Y
N
N
Y
M12
Farbe
Ethernet-
Stecker-
Einsteckkarte
stift
Anschluss/Pin
1
gelb
Port 1 X1
2
orange
Port 1 X2
3
weiss
Port 1 X3
4
blau
Port 1 X4
1
weiss
Port 1 X1
2
blau
Port 1 X2
3
braun
Port 1 X3
4
grün
Port 1 X4
5
rosa
Port 1 X5
6
gelb
Port 1 X6
7
grau
Port 1 X7
8
rot
Port 1 X8
