... 11 Technische Daten
... Werkstoffbelastung für Prozessanschlüsse
A DN 800, Cl 300
B DN 750,1400, Cl 300
C DN 1050, Cl 300
D DN 700, Cl 300

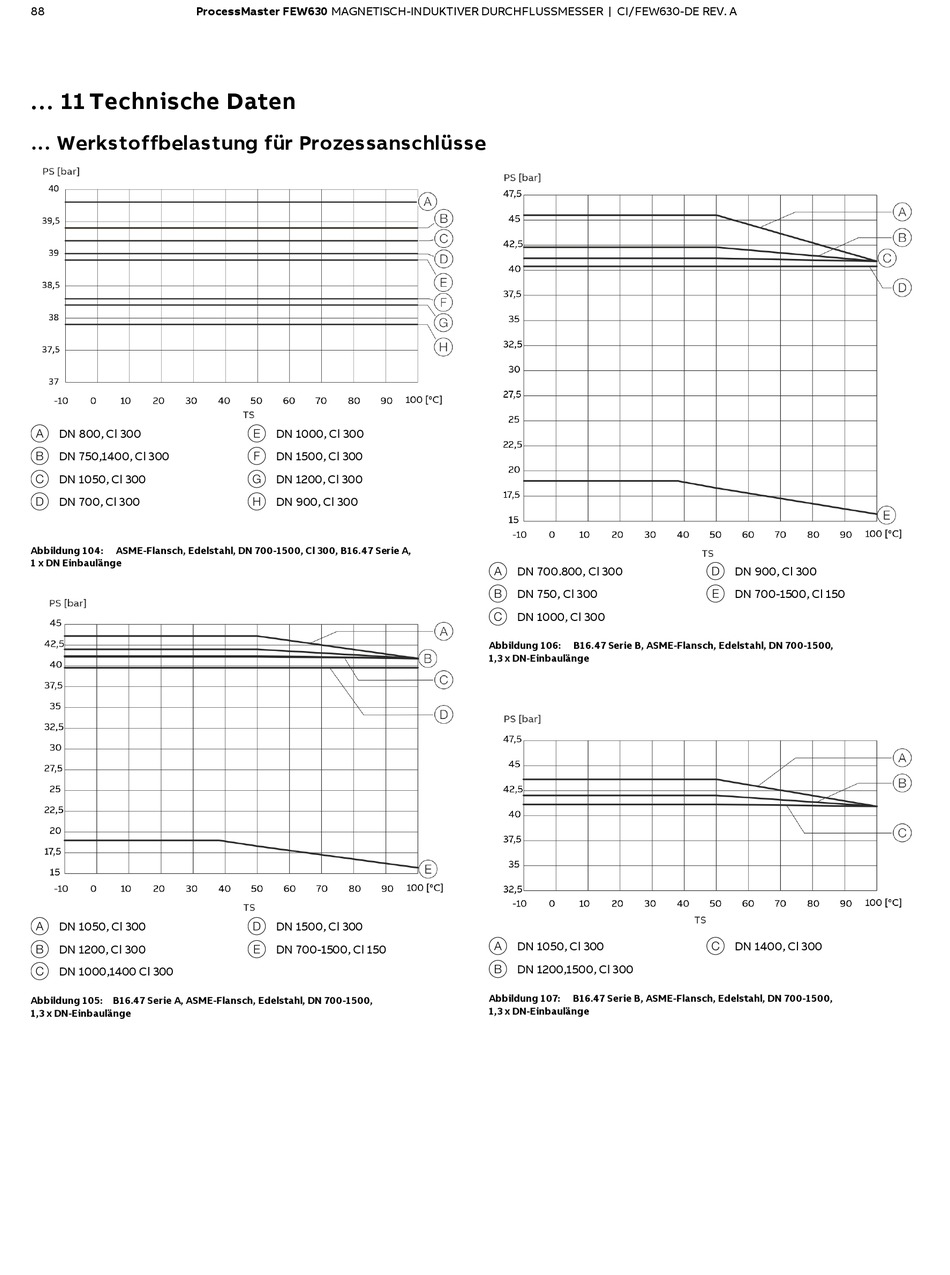

Abbildung 104: ASME-Flansch, Edelstahl, DN 700-1500, Cl 300, B16.47 Serie A,
1 x DN Einbaulänge
A DN 1050, Cl 300
B DN 1200, Cl 300
C DN 1000,1400 Cl 300
Abbildung 105: B16.47 Serie A, ASME-Flansch, Edelstahl, DN 700-1500,
1,3 x DN-Einbaulänge
E DN 1000, Cl 300
F DN 1500, Cl 300
G DN 1200, Cl 300
H DN 900, Cl 300
D DN 1500, Cl 300
E DN 700-1500, Cl 150
A DN 700.800, Cl 300
B DN 750, Cl 300
C DN 1000, Cl 300
Abbildung 106: B16.47 Serie B, ASME-Flansch, Edelstahl, DN 700-1500,
1,3 x DN-Einbaulänge
A DN 1050, Cl 300
B DN 1200,1500, Cl 300
Abbildung 107: B16.47 Serie B, ASME-Flansch, Edelstahl, DN 700-1500,
1,3 x DN-Einbaulänge
D DN 900, Cl 300
E DN 700-1500, Cl 150
C DN 1400, Cl 300
