ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 7 Inbetriebnahme
... Parametrierung des Gerätes

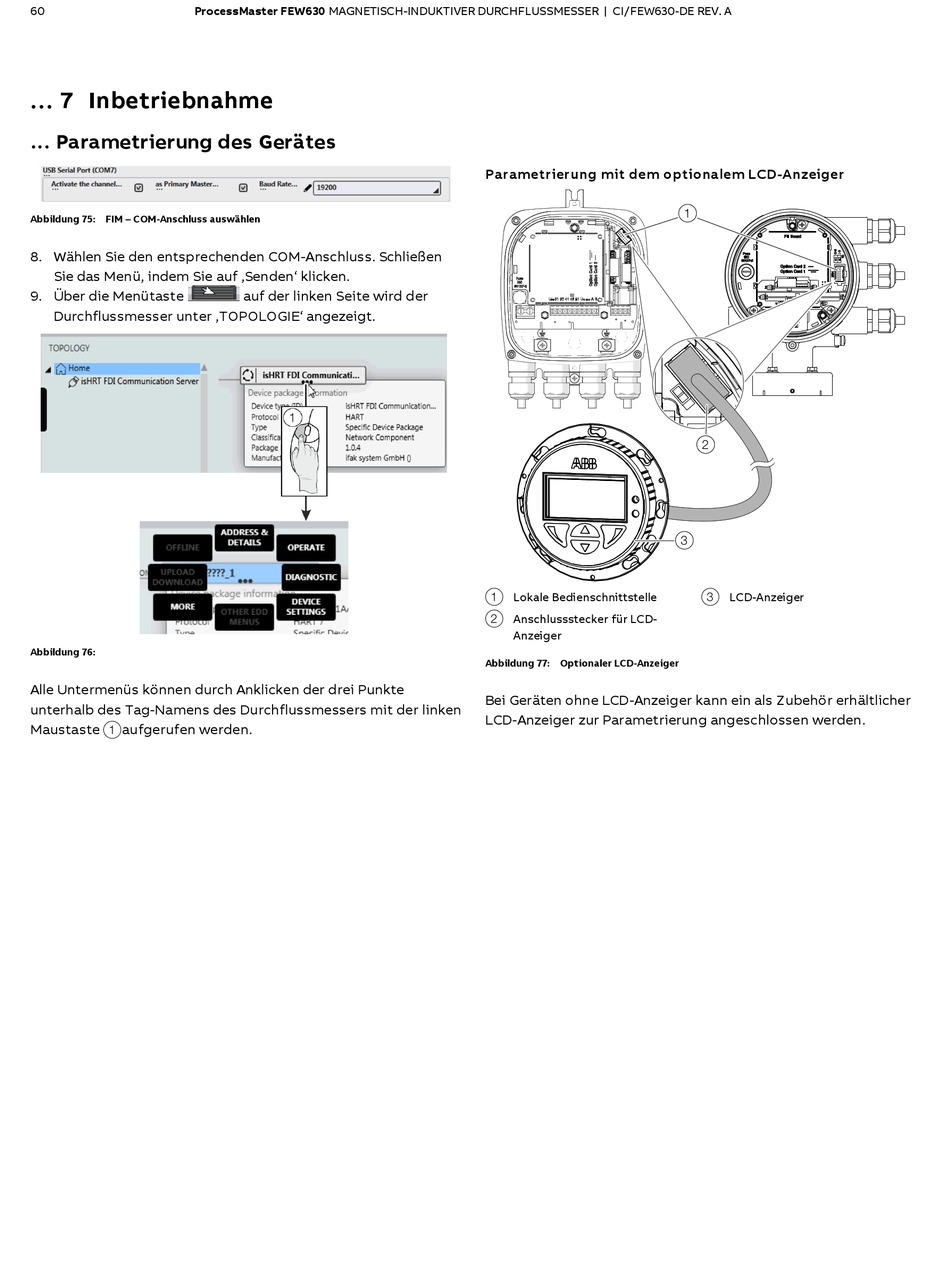

Abbildung 75: FIM – COM-Anschluss auswählen
8. Wählen Sie den entsprechenden COM-Anschluss. Schließen
Sie das Menü, indem Sie auf ‚Senden' klicken.
9. Über die Menütaste
Durchflussmesser unter ‚TOPOLOGIE' angezeigt.
Abbildung 76:
Alle Untermenüs können durch Anklicken der drei Punkte
unterhalb des Tag-Namens des Durchflussmessers mit der linken
Maustaste
1
aufgerufen werden.
auf der linken Seite wird der
Parametrierung mit dem optionalem LCD-Anzeiger
1 Lokale Bedienschnittstelle
2 Anschlussstecker für LCD-
Anzeiger
Abbildung 77: Optionaler LCD-Anzeiger
Bei Geräten ohne LCD-Anzeiger kann ein als Zubehör erhältlicher
LCD-Anzeiger zur Parametrierung angeschlossen werden.
1
2
3
3 LCD-Anzeiger
G12158
