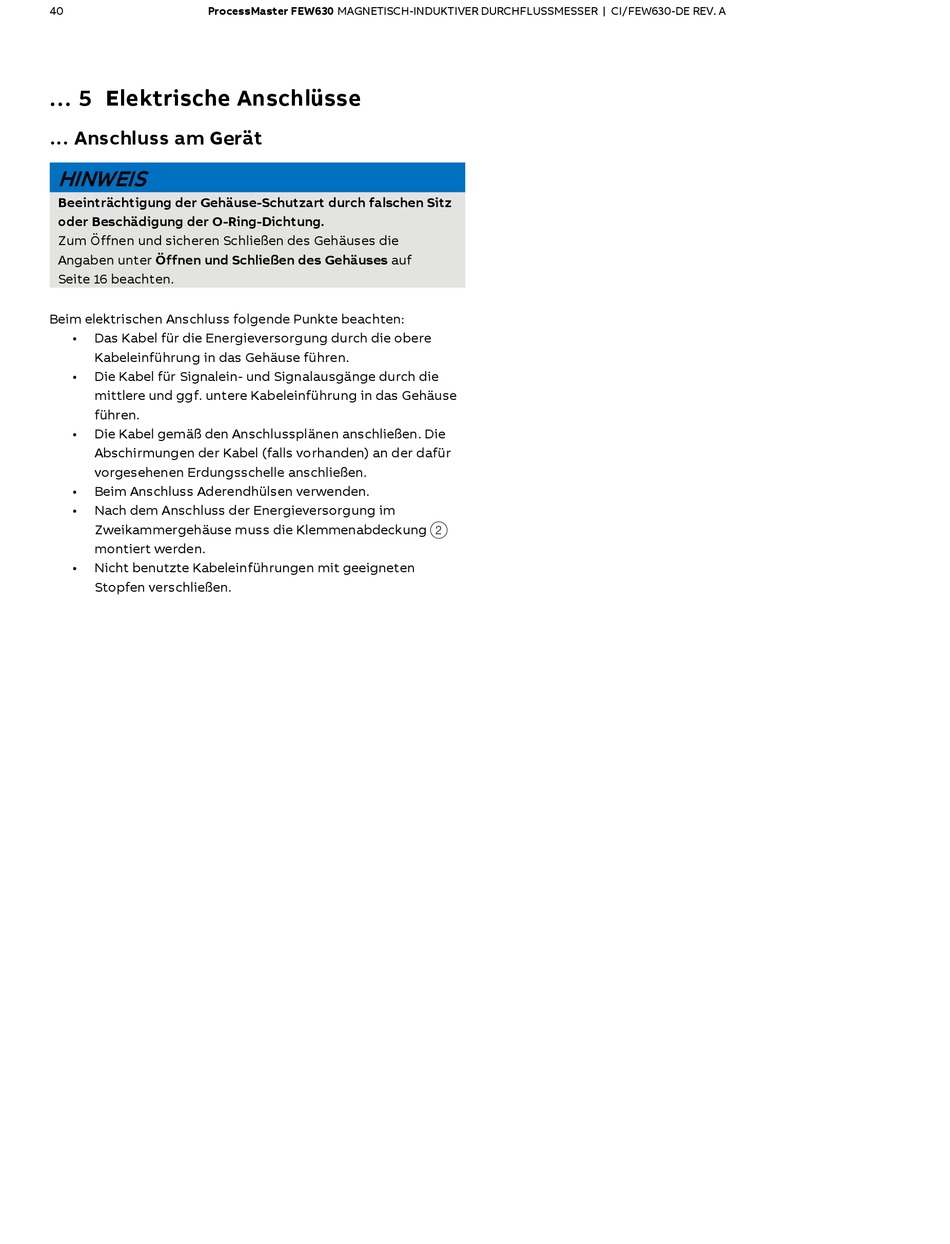

40
ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 5 Elektrische Anschlüsse
... Anschluss am Gerät
HINWEIS
Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz
oder Beschädigung der O-Ring-Dichtung.
Zum Öffnen und sicheren Schließen des Gehäuses die
Angaben unter Öffnen und Schließen des Gehäuses auf
Seite 16 beachten.
Beim elektrischen Anschluss folgende Punkte beachten:
•
Das Kabel für die Energieversorgung durch die obere
Kabeleinführung in das Gehäuse führen.
•
Die Kabel für Signalein- und Signalausgänge durch die
mittlere und ggf. untere Kabeleinführung in das Gehäuse
führen.
•
Die Kabel gemäß den Anschlussplänen anschließen. Die
Abschirmungen der Kabel (falls vorhanden) an der dafür
vorgesehenen Erdungsschelle anschließen.
•
Beim Anschluss Aderendhülsen verwenden.
•
Nach dem Anschluss der Energieversorgung im
Zweikammergehäuse muss die Klemmenabdeckung
montiert werden.
•
Nicht benutzte Kabeleinführungen mit geeigneten
Stopfen verschließen.
2
