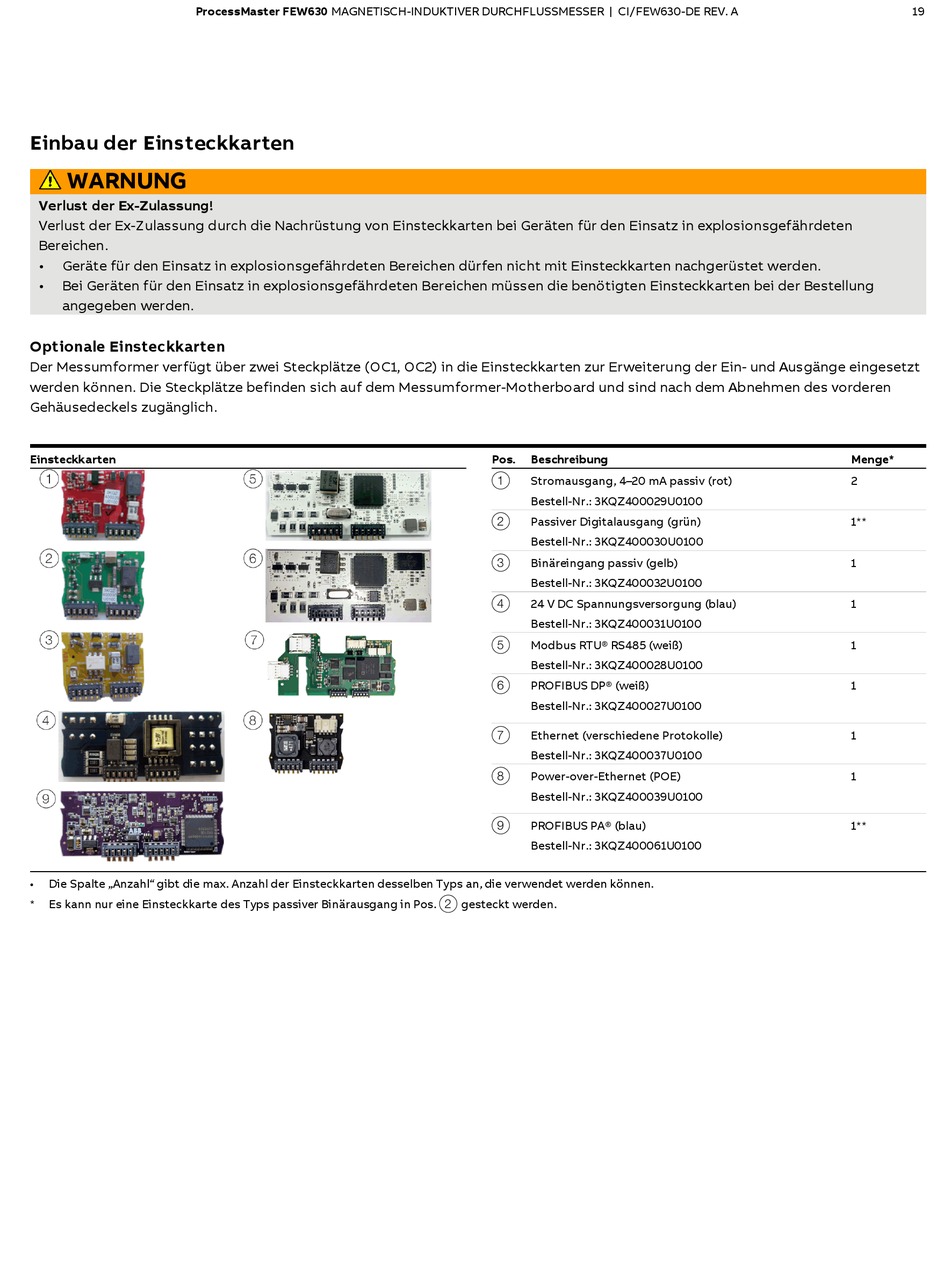

Einbau der Einsteckkarten
WARNUNG
Verlust der Ex-Zulassung!
Verlust der Ex-Zulassung durch die Nachrüstung von Einsteckkarten bei Geräten für den Einsatz in explosionsgefährdeten
Bereichen.
•
Geräte für den Einsatz in explosionsgefährdeten Bereichen dürfen nicht mit Einsteckkarten nachgerüstet werden.
•
Bei Geräten für den Einsatz in explosionsgefährdeten Bereichen müssen die benötigten Einsteckkarten bei der Bestellung
angegeben werden.
Optionale Einsteckkarten
Der Messumformer verfügt über zwei Steckplätze (OC1, OC2) in die Einsteckkarten zur Erweiterung der Ein- und Ausgänge eingesetzt
werden können. Die Steckplätze befinden sich auf dem Messumformer-Motherboard und sind nach dem Abnehmen des vorderen
Gehäusedeckels zugänglich.
Einsteckkarten
•
Die Spalte „Anzahl" gibt die max. Anzahl der Einsteckkarten desselben Typs an, die verwendet werden können.
Es kann nur eine Einsteckkarte des Typs passiver Binärausgang in Pos. 2 gesteckt werden.
*
Pos.
Beschreibung
1
Stromausgang, 4–20 mA passiv (rot)
Bestell-Nr.: 3KQZ400029U0100
2
Passiver Digitalausgang (grün)
Bestell-Nr.: 3KQZ400030U0100
3
Binäreingang passiv (gelb)
Bestell-Nr.: 3KQZ400032U0100
4
24 V DC Spannungsversorgung (blau)
Bestell-Nr.: 3KQZ400031U0100
5
Modbus RTU® RS485 (weiß)
Bestell-Nr.: 3KQZ400028U0100
6
PROFIBUS DP® (weiß)
Bestell-Nr.: 3KQZ400027U0100
7
Ethernet (verschiedene Protokolle)
Bestell-Nr.: 3KQZ400037U0100
8
Power-over-Ethernet (POE)
Bestell-Nr.: 3KQZ400039U0100
9
PROFIBUS PA® (blau)
Bestell-Nr.: 3KQZ400061U0100
19
Menge*
2
1**
1
1
1
1
1
1
1**
