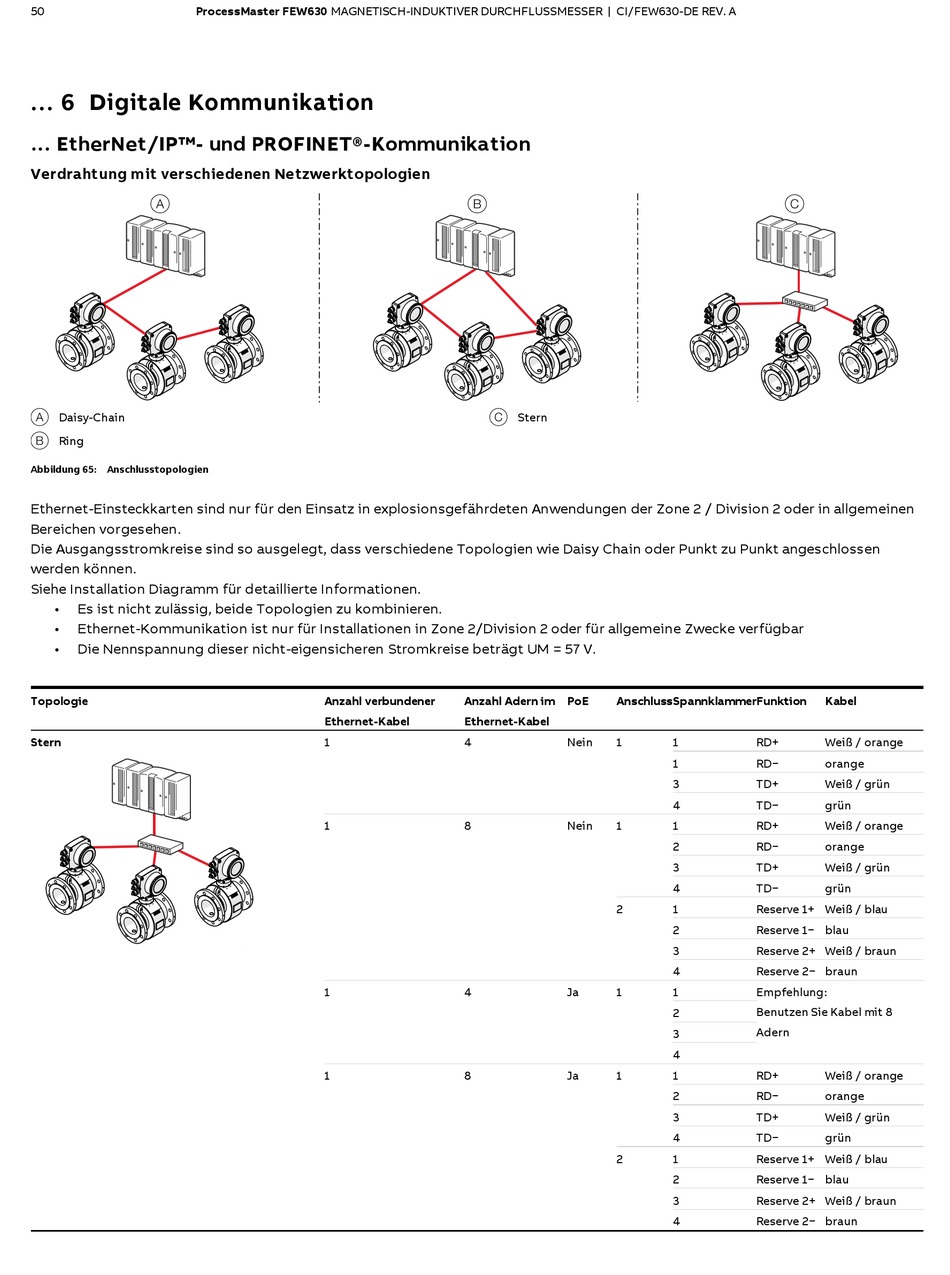

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 6 Digitale Kommunikation
... EtherNet/IP™- und PROFINET®-Kommunikation
Verdrahtung mit verschiedenen Netzwerktopologien
A
A Daisy-Chain
B Ring
Abbildung 65: Anschlusstopologien
Ethernet-Einsteckkarten sind nur für den Einsatz in explosionsgefährdeten Anwendungen der Zone 2 / Division 2 oder in allgemeinen
Bereichen vorgesehen.
Die Ausgangsstromkreise sind so ausgelegt, dass verschiedene Topologien wie Daisy Chain oder Punkt zu Punkt angeschlossen
werden können.
Siehe Installation Diagramm für detaillierte Informationen.
•
Es ist nicht zulässig, beide Topologien zu kombinieren.
•
Ethernet-Kommunikation ist nur für Installationen in Zone 2/Division 2 oder für allgemeine Zwecke verfügbar
•
Die Nennspannung dieser nicht-eigensicheren Stromkreise beträgt UM = 57 V.
Topologie
Stern
Anzahl verbundener
Ethernet-Kabel
1
1
G12721
1
1
B
C Stern
Anzahl Adern im
PoE
Anschluss Spannklammer Funktion
Ethernet-Kabel
4
Nein
1
8
Nein
1
2
4
Ja
1
8
Ja
1
2
C
Kabel
1
RD+
Weiß / orange
1
RD−
orange
3
TD+
Weiß / grün
4
TD−
grün
1
RD+
Weiß / orange
2
RD−
orange
3
TD+
Weiß / grün
4
TD−
grün
1
Reserve 1+ Weiß / blau
2
Reserve 1− blau
3
Reserve 2+ Weiß / braun
4
Reserve 2− braun
1
Empfehlung:
Benutzen Sie Kabel mit 8
2
Adern
3
4
1
RD+
Weiß / orange
2
RD−
orange
3
TD+
Weiß / grün
4
TD−
grün
1
Reserve 1+ Weiß / blau
2
Reserve 1− blau
3
Reserve 2+ Weiß / braun
4
Reserve 2− braun
G12720
