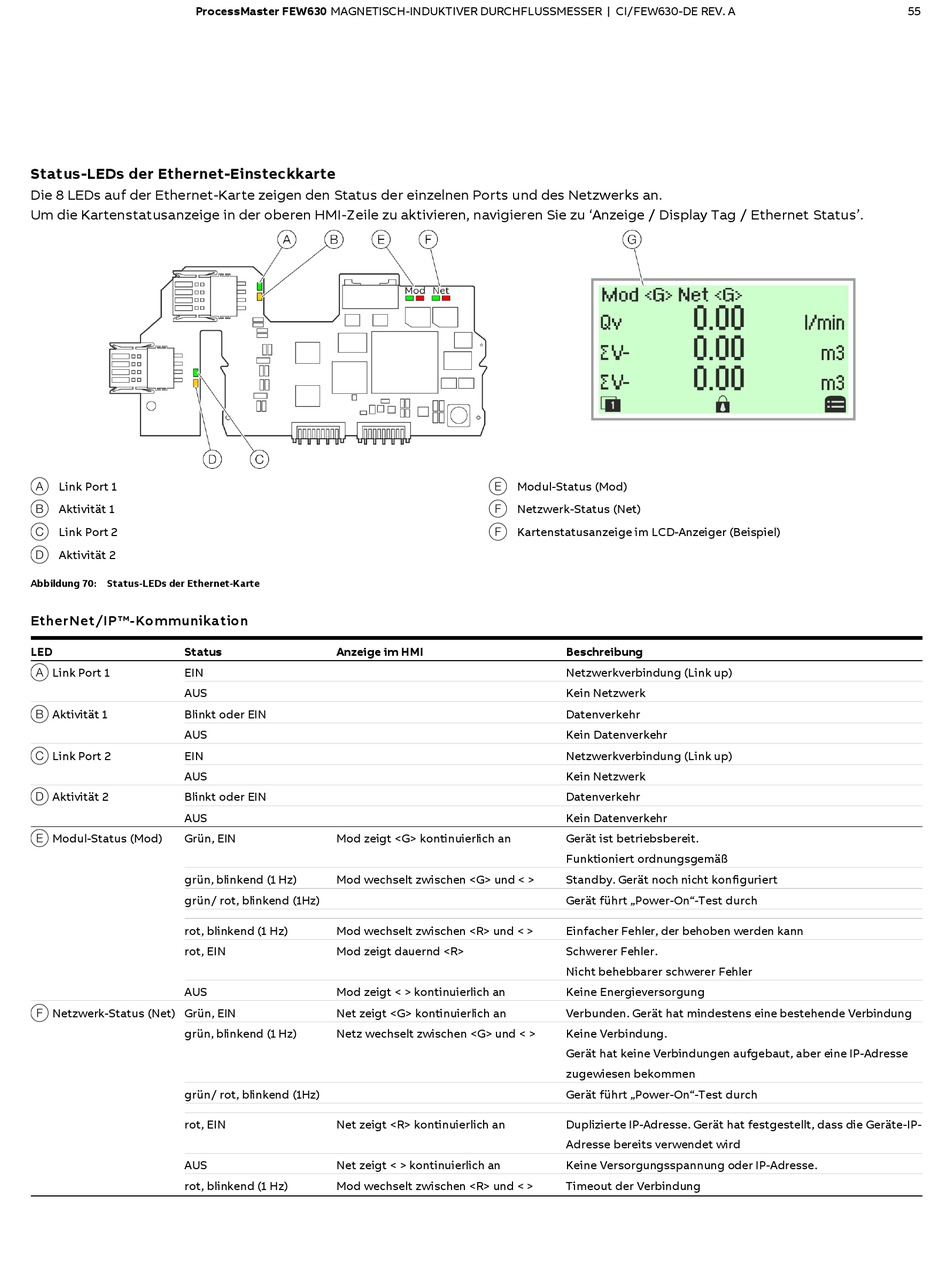

Status-LEDs der Ethernet-Einsteckkarte
Die 8 LEDs auf der Ethernet-Karte zeigen den Status der einzelnen Ports und des Netzwerks an.
Um die Kartenstatusanzeige in der oberen HMI-Zeile zu aktivieren, navigieren Sie zu 'Anzeige / Display Tag / Ethernet Status'.
A Link Port 1
B Aktivität 1
C Link Port 2
D Aktivität 2
Abbildung 70: Status-LEDs der Ethernet-Karte
EtherNet/IP™-Kommunikation
LED
Status
A Link Port 1
EIN
AUS
B Aktivität 1
Blinkt oder EIN
AUS
C Link Port 2
EIN
AUS
D Aktivität 2
Blinkt oder EIN
AUS
E Modul-Status (Mod)
Grün, EIN
grün, blinkend (1 Hz)
grün/ rot, blinkend (1Hz)
rot, blinkend (1 Hz)
rot, EIN
AUS
F Netzwerk-Status (Net) Grün, EIN
grün, blinkend (1 Hz)
grün/ rot, blinkend (1Hz)
rot, EIN
AUS
rot, blinkend (1 Hz)
E Modul-Status (Mod)
F Netzwerk-Status (Net)
F Kartenstatusanzeige im LCD-Anzeiger (Beispiel)
Anzeige im HMI
Mod zeigt <G> kontinuierlich an
Mod wechselt zwischen <G> und < >
Mod wechselt zwischen <R> und < >
Mod zeigt dauernd <R>
Mod zeigt < > kontinuierlich an
Net zeigt <G> kontinuierlich an
Netz wechselt zwischen <G> und < >
Net zeigt <R> kontinuierlich an
Net zeigt < > kontinuierlich an
Mod wechselt zwischen <R> und < >
Beschreibung
Netzwerkverbindung (Link up)
Kein Netzwerk
Datenverkehr
Kein Datenverkehr
Netzwerkverbindung (Link up)
Kein Netzwerk
Datenverkehr
Kein Datenverkehr
Gerät ist betriebsbereit.
Funktioniert ordnungsgemäß
Standby. Gerät noch nicht konfiguriert
Gerät führt „Power-On"-Test durch
Einfacher Fehler, der behoben werden kann
Schwerer Fehler.
Nicht behebbarer schwerer Fehler
Keine Energieversorgung
Verbunden. Gerät hat mindestens eine bestehende Verbindung
Keine Verbindung.
Gerät hat keine Verbindungen aufgebaut, aber eine IP-Adresse
zugewiesen bekommen
Gerät führt „Power-On"-Test durch
Duplizierte IP-Adresse. Gerät hat festgestellt, dass die Geräte-IP-
Adresse bereits verwendet wird
Keine Versorgungsspannung oder IP-Adresse.
Timeout der Verbindung
