26

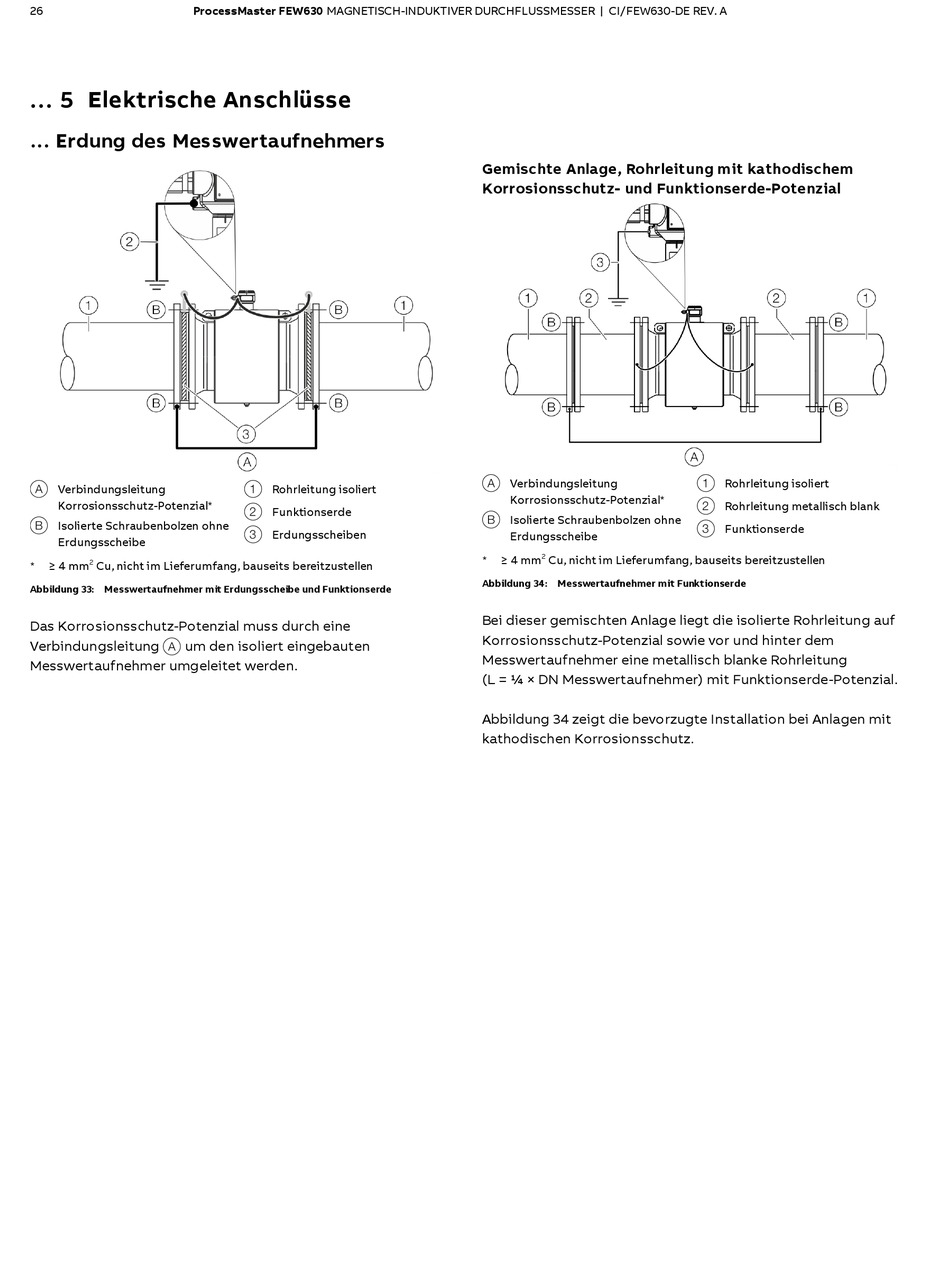

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 5 Elektrische Anschlüsse
... Erdung des Messwertaufnehmers
A Verbindungsleitung
Korrosionsschutz-Potenzial*
B Isolierte Schraubenbolzen ohne
Erdungsscheibe
2
*
≥ 4 mm
Cu, nicht im Lieferumfang, bauseits bereitzustellen
Abbildung 33: Messwertaufnehmer mit Erdungsscheibe und Funktionserde
Das Korrosionsschutz-Potenzial muss durch eine
Verbindungsleitung
A
um den isoliert eingebauten
Messwertaufnehmer umgeleitet werden.
1 Rohrleitung isoliert
2 Funktionserde
3 Erdungsscheiben
Gemischte Anlage, Rohrleitung mit kathodischem
Korrosionsschutz- und Funktionserde-Potenzial
A Verbindungsleitung
Korrosionsschutz-Potenzial*
B Isolierte Schraubenbolzen ohne
Erdungsscheibe
2
*
≥ 4 mm
Cu, nicht im Lieferumfang, bauseits bereitzustellen
Abbildung 34: Messwertaufnehmer mit Funktionserde
Bei dieser gemischten Anlage liegt die isolierte Rohrleitung auf
Korrosionsschutz-Potenzial sowie vor und hinter dem
Messwertaufnehmer eine metallisch blanke Rohrleitung
(L = ¼ × DN Messwertaufnehmer) mit Funktionserde-Potenzial.
Abbildung 34 zeigt die bevorzugte Installation bei Anlagen mit
kathodischen Korrosionsschutz.
1 Rohrleitung isoliert
2 Rohrleitung metallisch blank
3 Funktionserde
