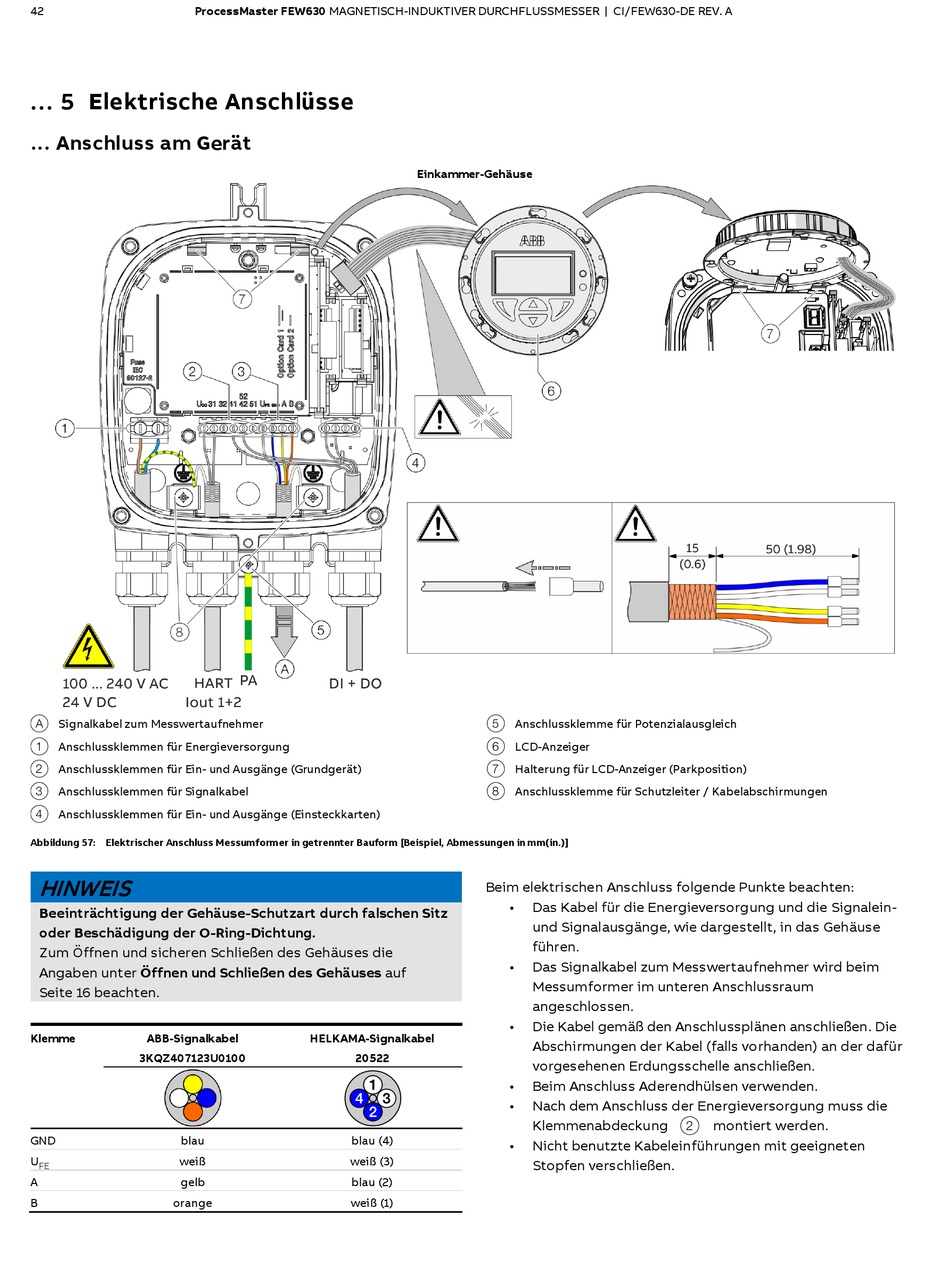

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 5 Elektrische Anschlüsse
... Anschluss am Gerät
A Signalkabel zum Messwertaufnehmer
1 Anschlussklemmen für Energieversorgung
2 Anschlussklemmen für Ein- und Ausgänge (Grundgerät)
3 Anschlussklemmen für Signalkabel
4 Anschlussklemmen für Ein- und Ausgänge (Einsteckkarten)
Abbildung 57: Elektrischer Anschluss Messumformer in getrennter Bauform [Beispiel, Abmessungen in mm(in.)]
HINWEIS
Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz
oder Beschädigung der O-Ring-Dichtung.
Zum Öffnen und sicheren Schließen des Gehäuses die
Angaben unter Öffnen und Schließen des Gehäuses auf
Seite 16 beachten.
Klemme
ABB-Signalkabel
3KQZ407123U0100
GND
blau
U
weiß
FE
A
gelb
B
orange
Einkammer-Gehäuse
5 Anschlussklemme für Potenzialausgleich
6 LCD-Anzeiger
7 Halterung für LCD-Anzeiger (Parkposition)
8 Anschlussklemme für Schutzleiter / Kabelabschirmungen
Beim elektrischen Anschluss folgende Punkte beachten:
HELKAMA-Signalkabel
20522
G11748b
blau (4)
weiß (3)
blau (2)
weiß (1)
•
Das Kabel für die Energieversorgung und die Signalein-
und Signalausgänge, wie dargestellt, in das Gehäuse
führen.
•
Das Signalkabel zum Messwertaufnehmer wird beim
Messumformer im unteren Anschlussraum
angeschlossen.
•
Die Kabel gemäß den Anschlussplänen anschließen. Die
Abschirmungen der Kabel (falls vorhanden) an der dafür
vorgesehenen Erdungsschelle anschließen.
•
Beim Anschluss Aderendhülsen verwenden.
•
Nach dem Anschluss der Energieversorgung muss die
2
Klemmenabdeckung
•
Nicht benutzte Kabeleinführungen mit geeigneten
Stopfen verschließen.
montiert werden.
