ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
Anschluss bei IP-Schutzart IP 68
1 Maximale Überflutungshöhe 5 m (16,4 ft)

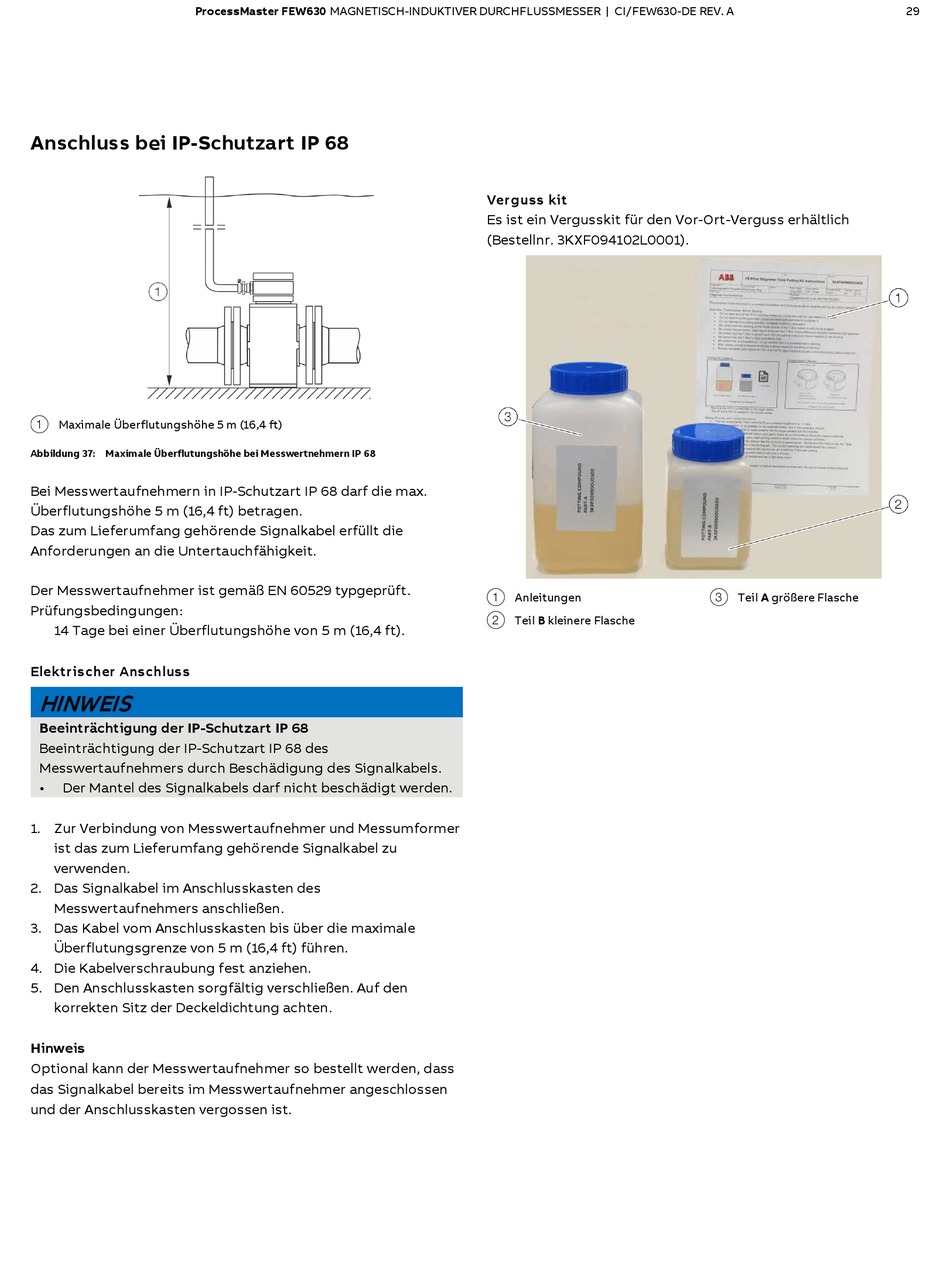

Abbildung 37: Maximale Überflutungshöhe bei Messwertnehmern IP 68
Bei Messwertaufnehmern in IP-Schutzart IP 68 darf die max.
Überflutungshöhe 5 m (16,4 ft) betragen.
Das zum Lieferumfang gehörende Signalkabel erfüllt die
Anforderungen an die Untertauchfähigkeit.
Der Messwertaufnehmer ist gemäß EN 60529 typgeprüft.
Prüfungsbedingungen:
14 Tage bei einer Überflutungshöhe von 5 m (16,4 ft).
Elektrischer Anschluss
HINWEIS
Beeinträchtigung der IP-Schutzart IP 68
Beeinträchtigung der IP-Schutzart IP 68 des
Messwertaufnehmers durch Beschädigung des Signalkabels.
•
Der Mantel des Signalkabels darf nicht beschädigt werden.
1. Zur Verbindung von Messwertaufnehmer und Messumformer
ist das zum Lieferumfang gehörende Signalkabel zu
verwenden.
2. Das Signalkabel im Anschlusskasten des
Messwertaufnehmers anschließen.
3. Das Kabel vom Anschlusskasten bis über die maximale
Überflutungsgrenze von 5 m (16,4 ft) führen.
4. Die Kabelverschraubung fest anziehen.
5. Den Anschlusskasten sorgfältig verschließen. Auf den
korrekten Sitz der Deckeldichtung achten.
Hinweis
Optional kann der Messwertaufnehmer so bestellt werden, dass
das Signalkabel bereits im Messwertaufnehmer angeschlossen
und der Anschlusskasten vergossen ist.
Verguss kit
Es ist ein Vergusskit für den Vor-Ort-Verguss erhältlich
(Bestellnr. 3KXF094102L0001).
1 Anleitungen
2 Teil B kleinere Flasche
3 Teil A größere Flasche
