ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
Durchfluss-Messwertaufnehmer
Klemmenkasten aus Aluminium
T
≥ 60 °C (140 °F)
amb .
15
(0.6)
1
PA
A
A Signalkabel vom Sensor
1 Anschlussklemme für Potenzialausgleich

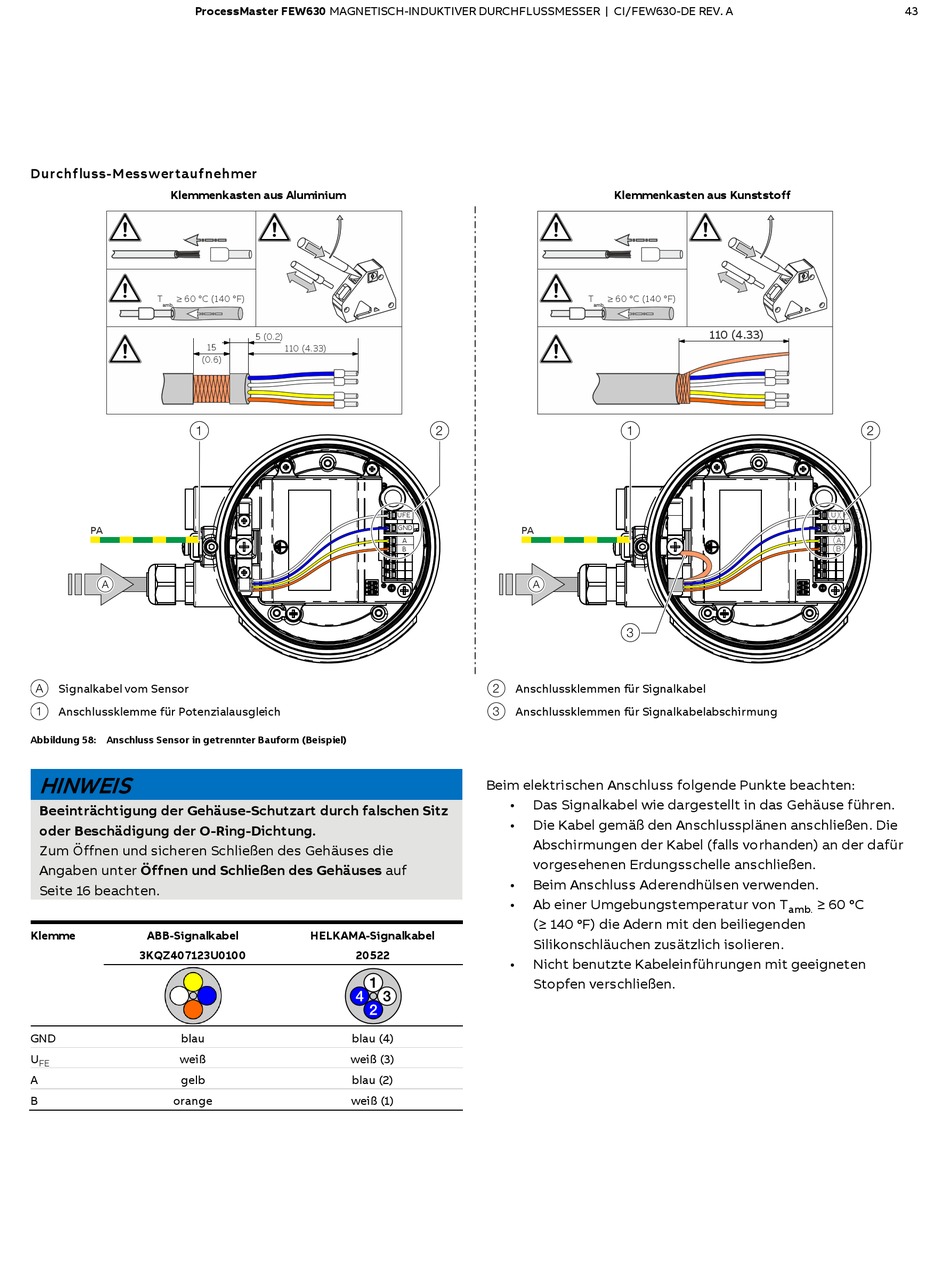

Abbildung 58: Anschluss Sensor in getrennter Bauform (Beispiel)
HINWEIS
Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz
oder Beschädigung der O-Ring-Dichtung.
Zum Öffnen und sicheren Schließen des Gehäuses die
Angaben unter Öffnen und Schließen des Gehäuses auf
Seite 16 beachten.
Klemme
ABB-Signalkabel
3KQZ407123U0100
GND
blau
U
weiß
FE
A
gelb
B
orange
5 (0.2)
110 (4.33)
2
UFE
GND
A
B
HELKAMA-Signalkabel
20522
G11748b
blau (4)
weiß (3)
blau (2)
weiß (1)
Klemmenkasten aus Kunststoff
T
≥ 60 °C (140 °F)
amb .
1
PA
A
3
2 Anschlussklemmen für Signalkabel
3 Anschlussklemmen für Signalkabelabschirmung
Beim elektrischen Anschluss folgende Punkte beachten:
•
Das Signalkabel wie dargestellt in das Gehäuse führen.
•
Die Kabel gemäß den Anschlussplänen anschließen. Die
Abschirmungen der Kabel (falls vorhanden) an der dafür
vorgesehenen Erdungsschelle anschließen.
•
Beim Anschluss Aderendhülsen verwenden.
•
Ab einer Umgebungstemperatur von T
(≥ 140 °F) die Adern mit den beiliegenden
Silikonschläuchen zusätzlich isolieren.
•
Nicht benutzte Kabeleinführungen mit geeigneten
Stopfen verschließen.
110 (4.33)
2
UFE
GND
A
B
≥ 60 °C
amb.
43
