ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A

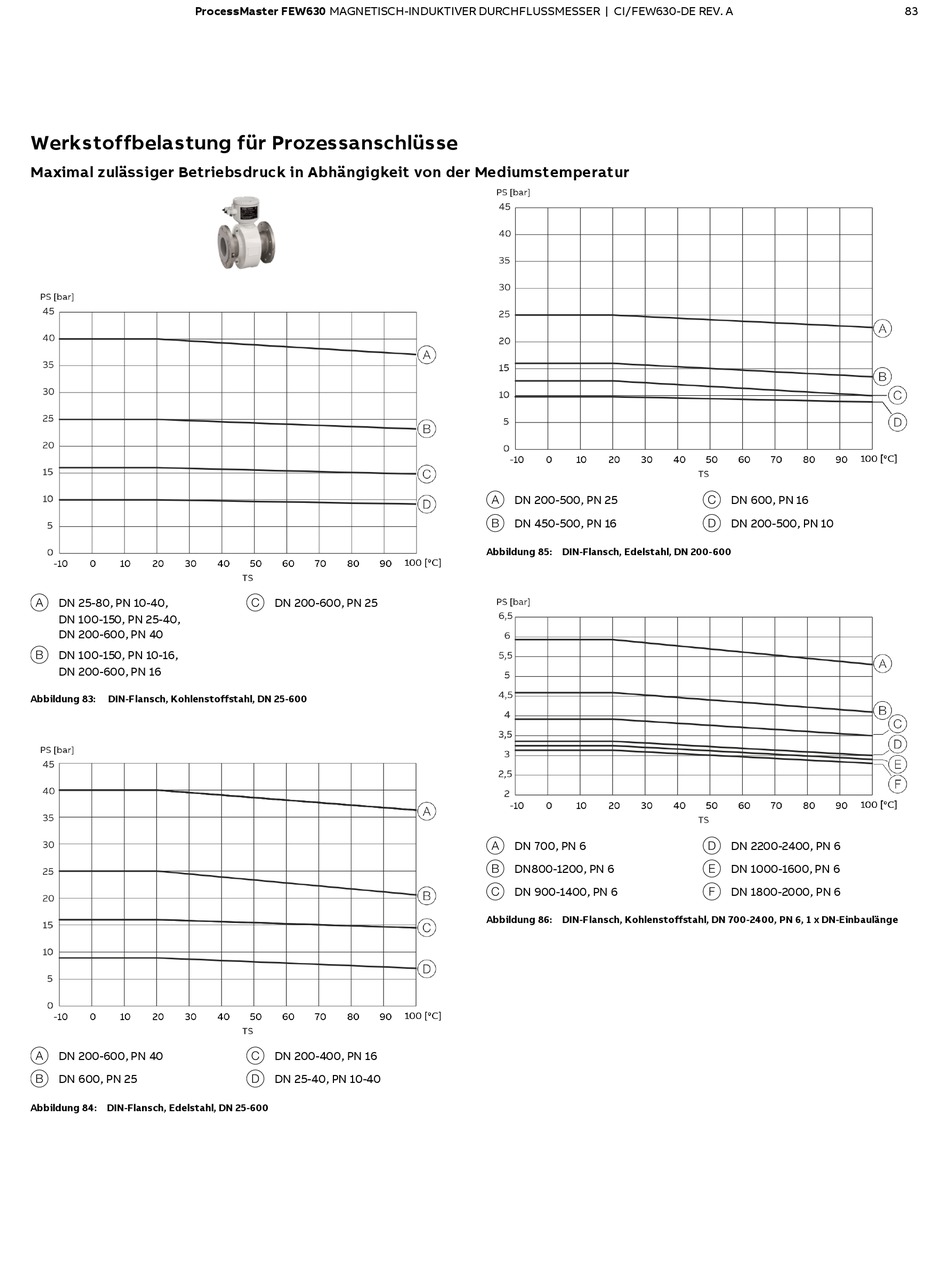

Werkstoffbelastung für Prozessanschlüsse
Maximal zulässiger Betriebsdruck in Abhängigkeit von der Mediumstemperatur
A DN 25-80, PN 10-40,
DN 100-150, PN 25-40,
DN 200-600, PN 40
B DN 100-150, PN 10-16,
DN 200-600, PN 16
Abbildung 83:
DIN-Flansch, Kohlenstoffstahl, DN 25-600
A DN 200-600, PN 40
B DN 600, PN 25
Abbildung 84: DIN-Flansch, Edelstahl, DN 25-600
C DN 200-600, PN 25
C DN 200-400, PN 16
D DN 25-40, PN 10-40
A DN 200-500, PN 25
B DN 450-500, PN 16
Abbildung 85: DIN-Flansch, Edelstahl, DN 200-600
A DN 700, PN 6
B DN800-1200, PN 6
C DN 900-1400, PN 6
Abbildung 86: DIN-Flansch, Kohlenstoffstahl, DN 700-2400, PN 6, 1 x DN-Einbaulänge
C DN 600, PN 16
D DN 200-500, PN 10
D DN 2200-2400, PN 6
E DN 1000-1600, PN 6
F DN 1800-2000, PN 6
83
