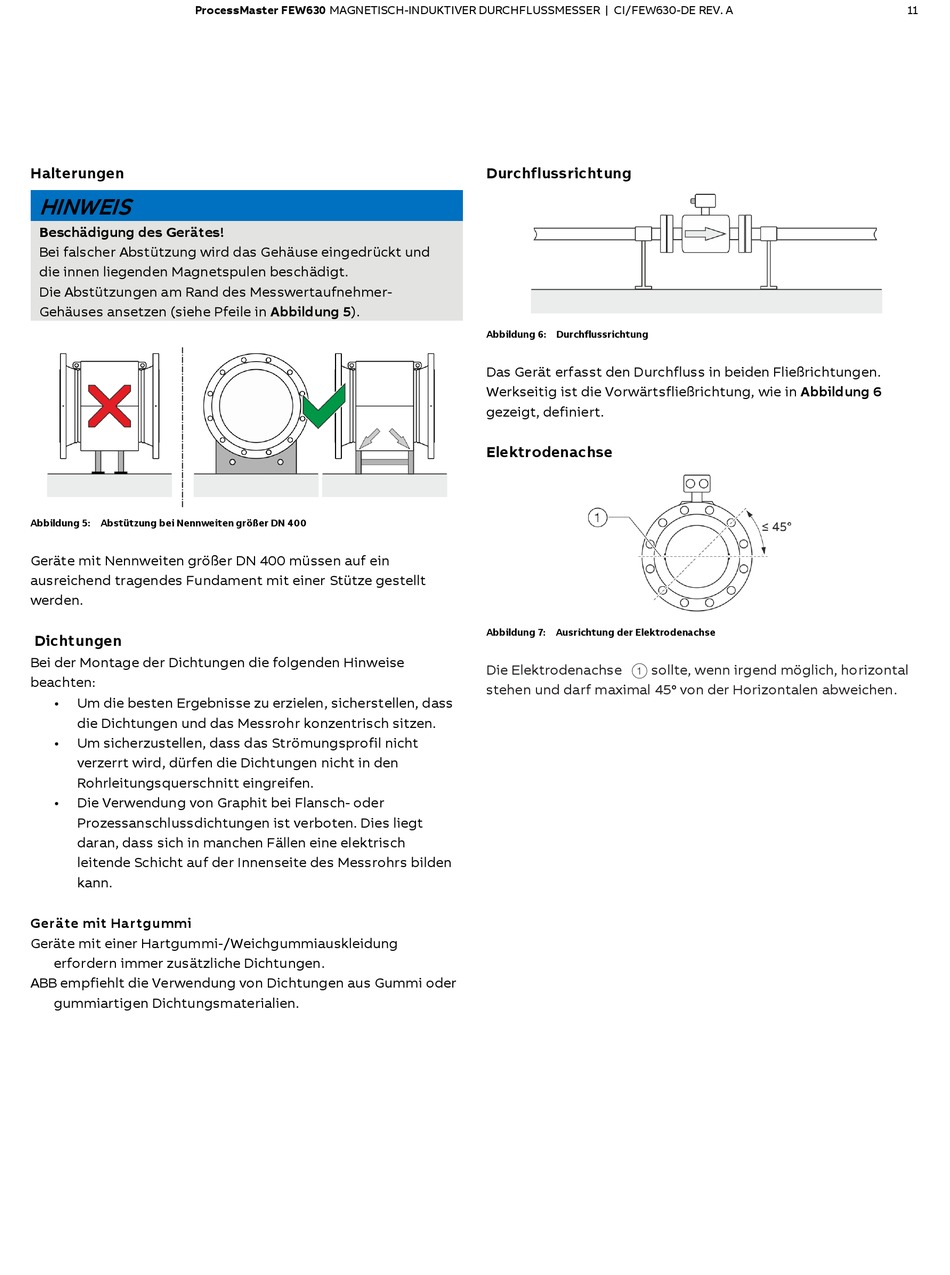

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
Halterungen
HINWEIS
Beschädigung des Gerätes!
Bei falscher Abstützung wird das Gehäuse eingedrückt und
die innen liegenden Magnetspulen beschädigt.
Die Abstützungen am Rand des Messwertaufnehmer-
Gehäuses ansetzen (siehe Pfeile in Abbildung 5).
Abbildung 5: Abstützung bei Nennweiten größer DN 400
Geräte mit Nennweiten größer DN 400 müssen auf ein
ausreichend tragendes Fundament mit einer Stütze gestellt
werden.
Dichtungen
Bei der Montage der Dichtungen die folgenden Hinweise
beachten:
•
Um die besten Ergebnisse zu erzielen, sicherstellen, dass
die Dichtungen und das Messrohr konzentrisch sitzen.
•
Um sicherzustellen, dass das Strömungsprofil nicht
verzerrt wird, dürfen die Dichtungen nicht in den
Rohrleitungsquerschnitt eingreifen.
•
Die Verwendung von Graphit bei Flansch- oder
Prozessanschlussdichtungen ist verboten. Dies liegt
daran, dass sich in manchen Fällen eine elektrisch
leitende Schicht auf der Innenseite des Messrohrs bilden
kann.
Geräte mit Hartgummi
Geräte mit einer Hartgummi-/Weichgummiauskleidung
erfordern immer zusätzliche Dichtungen.
ABB empfiehlt die Verwendung von Dichtungen aus Gummi oder
gummiartigen Dichtungsmaterialien.
Durchflussrichtung
Abbildung 6: Durchflussrichtung
Das Gerät erfasst den Durchfluss in beiden Fließrichtungen.
Werkseitig ist die Vorwärtsfließrichtung, wie in Abbildung 6
gezeigt, definiert.
Elektrodenachse
Abbildung 7: Ausrichtung der Elektrodenachse
Die Elektrodenachse
sollte, wenn irgend möglich, horizontal
1
stehen und darf maximal 45° von der Horizontalen abweichen.
11
