Einbau und Erdung in Rohrleitungen mit kathodischem
Korrosionsschutz
Die Installation von magnetisch-induktiven Durchflussmessern in
Anlagen mit kathodischem Korrosionsschutz müssen den
jeweiligen Anlagenbedingungen entsprechend vorgenommen
werden. Hierbei sind insbesondere folgende Faktoren
ausschlaggebend:
1. Rohrleitungen innen elektrisch leitend oder isolierend.
2. Rohrleitungen weiträumig und durchgängig auf
kathodischem Korrosionsschutz-Potenzial. Oder
gemischte Anlagen mit Bereichen auf kathodischem
Korrosionsschutz-Potenzial und solchen auf
Funktionserde-Potenzial.
•
Bei innen isoliert ausgekleideten fremdstromfreien
Rohren sollte der Messwertaufnehmer mit
Erdungsscheiben (vor und hinter dem
Messwertaufnehmer) isoliert in die Rohrleitung
eingebaut werden. Das kathodische
Korrosionsschutz-Potenzial wird um den
Messwertaufnehmer umgeleitet. Die Erdungsscheiben
vor und hinter dem Messwertaufnehmer liegen auf
Funktionserde-Potenzial (Abbildung 32 /
Abbildung 33).
•
Ist bei innen isolierten Rohrleitungen mit
vagabundierenden Fremdströmen zu rechnen (z. B. bei
langen Strecken in der Nähe von Energieversorgungs-
einrichtungen), sollte ein Stück blanker Rohrleitung
von ca. ¼ × DN Länge vor und hinter dem
Messwertaufnehmer vorgesehen werden, um die
vagabundierenden Fremdströme am
Messwertaufnehmer vorbeizuleiten (Abbildung 34).
Innen isolierte Rohrleitungen mit kathodischem
Korrosionsschutz-Potenzial
1 Rohrleitungsflansch
2 Isolierscheibe
3 Dichtung / Isolierring
4 Erdungsscheibe
5 Isolierrohr

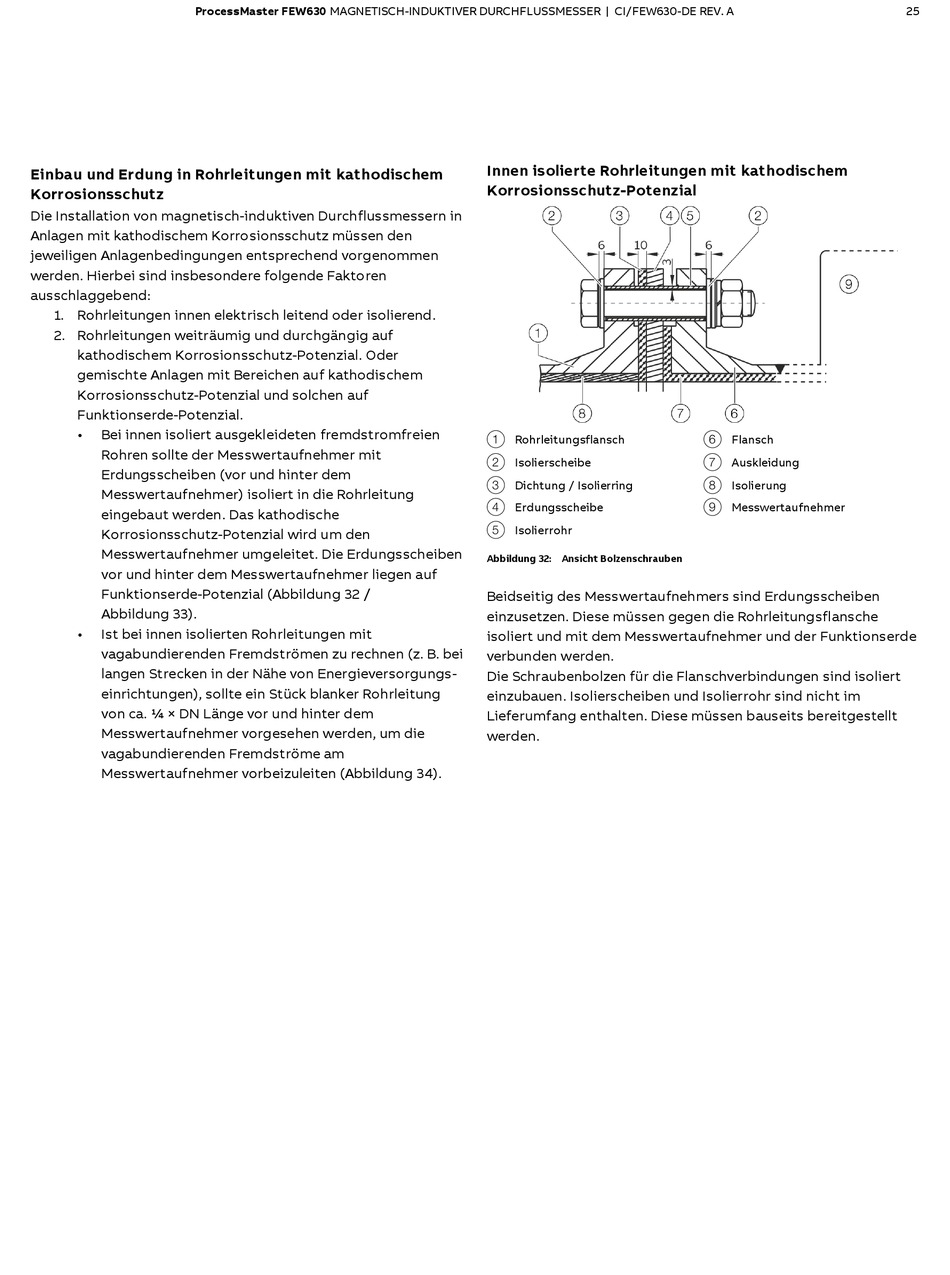

Abbildung 32: Ansicht Bolzenschrauben
Beidseitig des Messwertaufnehmers sind Erdungsscheiben
einzusetzen. Diese müssen gegen die Rohrleitungsflansche
isoliert und mit dem Messwertaufnehmer und der Funktionserde
verbunden werden.
Die Schraubenbolzen für die Flanschverbindungen sind isoliert
einzubauen. Isolierscheiben und Isolierrohr sind nicht im
Lieferumfang enthalten. Diese müssen bauseits bereitgestellt
werden.
6 Flansch
7 Auskleidung
8 Isolierung
9 Messwertaufnehmer
