24

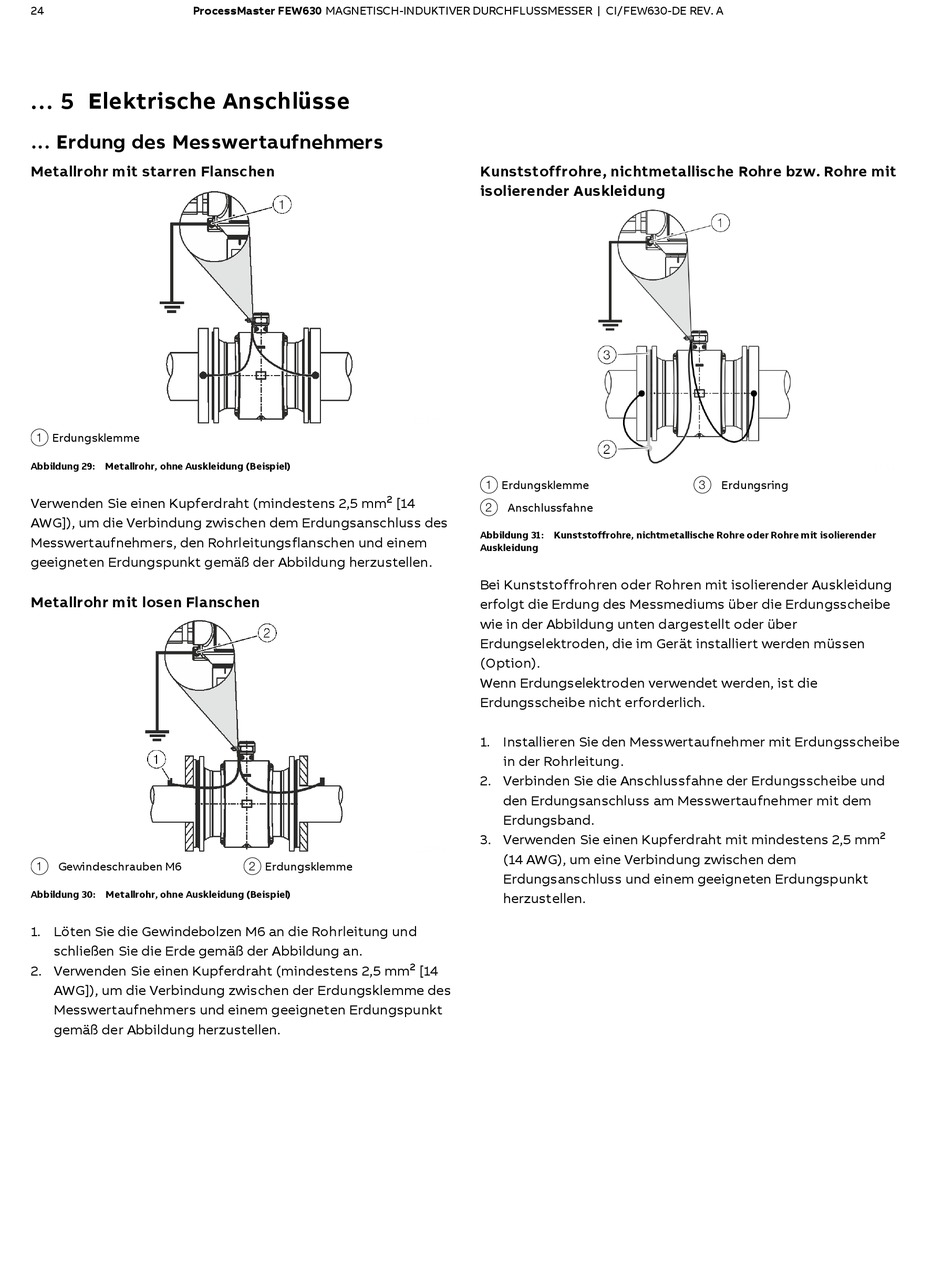

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 5 Elektrische Anschlüsse
... Erdung des Messwertaufnehmers
Metallrohr mit starren Flanschen
1 Erdungsklemme
Abbildung 29: Metallrohr, ohne Auskleidung (Beispiel)
Verwenden Sie einen Kupferdraht (mindestens 2,5 mm
AWG]), um die Verbindung zwischen dem Erdungsanschluss des
Messwertaufnehmers, den Rohrleitungsflanschen und einem
geeigneten Erdungspunkt gemäß der Abbildung herzustellen.
Metallrohr mit losen Flanschen
1 Gewindeschrauben M6
Abbildung 30: Metallrohr, ohne Auskleidung (Beispiel)
1. Löten Sie die Gewindebolzen M6 an die Rohrleitung und
schließen Sie die Erde gemäß der Abbildung an.
2. Verwenden Sie einen Kupferdraht (mindestens 2,5 mm
AWG]), um die Verbindung zwischen der Erdungsklemme des
Messwertaufnehmers und einem geeigneten Erdungspunkt
gemäß der Abbildung herzustellen.
2
[14
2 Erdungsklemme
2
[14
Kunststoffrohre, nichtmetallische Rohre bzw. Rohre mit
isolierender Auskleidung
1 Erdungsklemme
2 Anschlussfahne
Abbildung 31: Kunststoffrohre, nichtmetallische Rohre oder Rohre mit isolierender
Auskleidung
Bei Kunststoffrohren oder Rohren mit isolierender Auskleidung
erfolgt die Erdung des Messmediums über die Erdungsscheibe
wie in der Abbildung unten dargestellt oder über
Erdungselektroden, die im Gerät installiert werden müssen
(Option).
Wenn Erdungselektroden verwendet werden, ist die
Erdungsscheibe nicht erforderlich.
1. Installieren Sie den Messwertaufnehmer mit Erdungsscheibe
in der Rohrleitung.
2. Verbinden Sie die Anschlussfahne der Erdungsscheibe und
den Erdungsanschluss am Messwertaufnehmer mit dem
Erdungsband.
3. Verwenden Sie einen Kupferdraht mit mindestens 2,5 mm
(14 AWG), um eine Verbindung zwischen dem
Erdungsanschluss und einem geeigneten Erdungspunkt
herzustellen.
3 Erdungsring
2
