Energieversorgung
Hinweis
•
Die Grenzwerte der Energieversorgung gemäß den Angaben
auf dem Typenschild sind zu beachten.
•
Bei großen Kabellängen und kleinen Leitungsquerschnitten
ist der Spannungsabfall zu beachten. Die an den Klemmen
des Gerätes anliegende Spannung darf den minimal
erforderlichen Wert, gemäß den Angaben auf dem
Typenschild, nicht unterschreiten.
Der Anschluss der Energieversorgung erfolgt an den Klemmen L
(Phase), N (Null) oder 1+, 2− und PE.
In die Energieversorgungsleitung ist ein Leitungsschutzschalter
mit einem maximalen Nennstrom von 16 A zu installieren.
Der Leiterquerschnitt der Energieversorgung und der
verwendete Leitungsschutzschalter müssen gemäß VDE 0100
ausgeführt und auf die Stromaufnahme des
Durchflussmesssystems ausgelegt werden. Die Leitungen
müssen IEC 227 bzw. IEC 245 entsprechen.
Der Leitungsschutzschalter sollte sich in der Nähe des Gerätes
befinden und als zum Gerät zugehörig gekennzeichnet werden.
Messumformer und Messwertaufnehmer sind mit Funktionserde
zu verbinden.
Kabeleinführungen
Der elektrische Anschluss erfolgt über Kabeleinführungen mit
½ in-NPT- oder M20 × 1,5-Gewinde.
Geräte mit einem M20 × 1,5 oder ½ in-NPT-Gewinde werden mit
Schutzstopfen ausgestattet.
Die schwarzen Schutzstopfen in den Kabelverschraubungen
dienen als Transportschutz.
Nicht benutzte Kabeleinführungen sind vor der Inbetriebnahme
gemäß geltender nationaler Normen mit Verschlussstopfen zu
verschließen.
•
Maximales Drehmoment von 4,5 Nm (3,3 ft lb) beim
Festziehen der M20 Kabelverschraubung beachten.
•
Sicherstellen, dass das Kabelaußenmaß verwendet wird, zum
Spannbereich der Kabelverschraubung passt.
Anschluss über Kabelschutzrohre

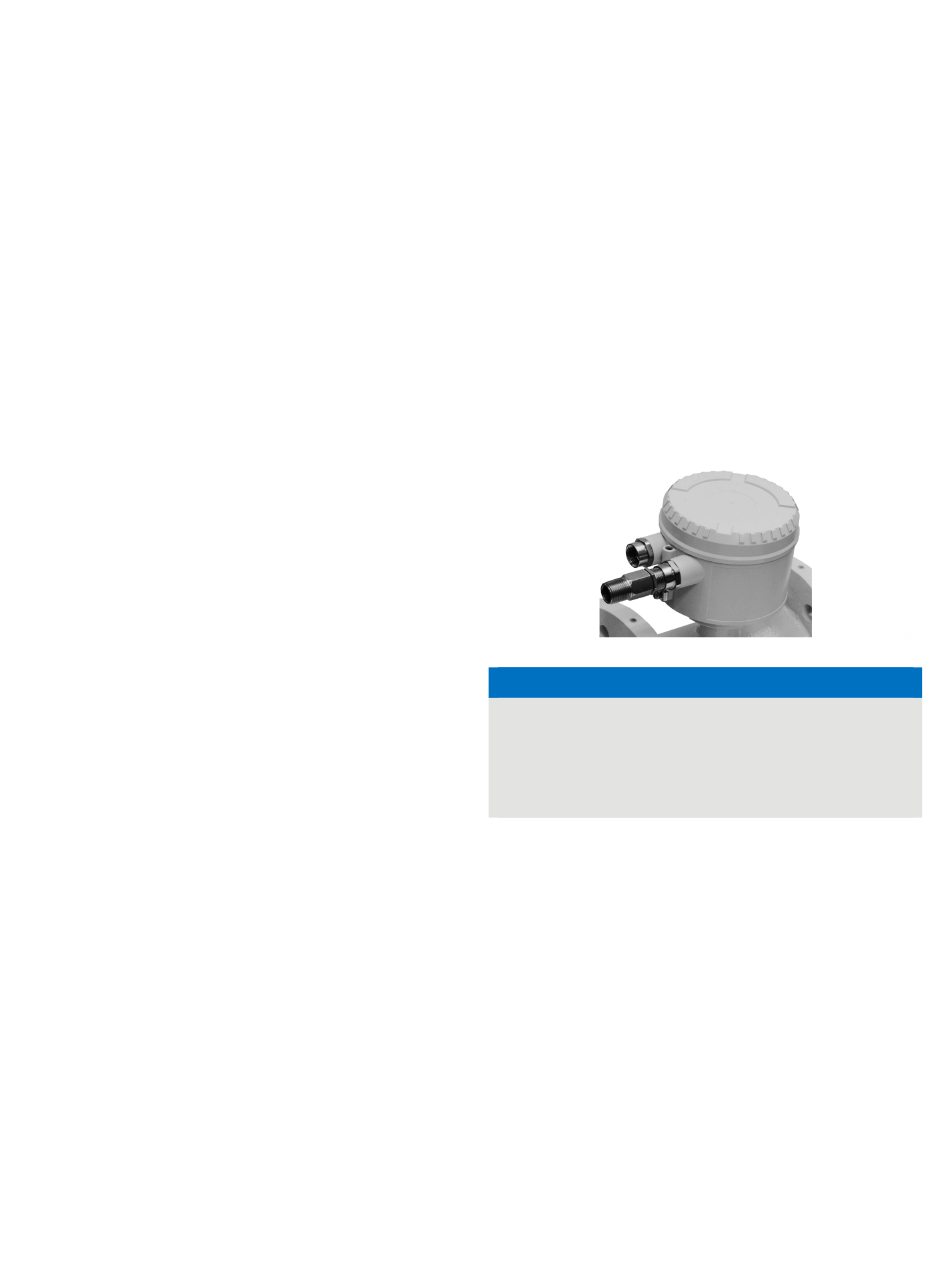

Abbildung 35: Montageset für Kabelschutzrohr (Conduit)
HINWEIS
Kondensatbildung im Anschlusskasten!
Wird der Messwertaufnehmer fest mit Kabelschutzrohren
verbunden, kann durch Kondensatbildung im Kabelschutzrohr
Feuchtigkeit in den Anschlusskasten gelangen.
•
Abdichtung der Kabelschutzrohre am Anschlusskasten
sicherstellen.
Unter der Bestellnummer 3KXF081300L0001 ist ein Montageset
zur Abdichtung des Kabelschutzrohres (Conduit) erhältlich.
