ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A

... 11 Technische Daten

... Werkstoffbelastung für Prozessanschlüsse

A DN 1200-1400, PN 10

B DN 700, PN 10

C DN 1600, PN 10

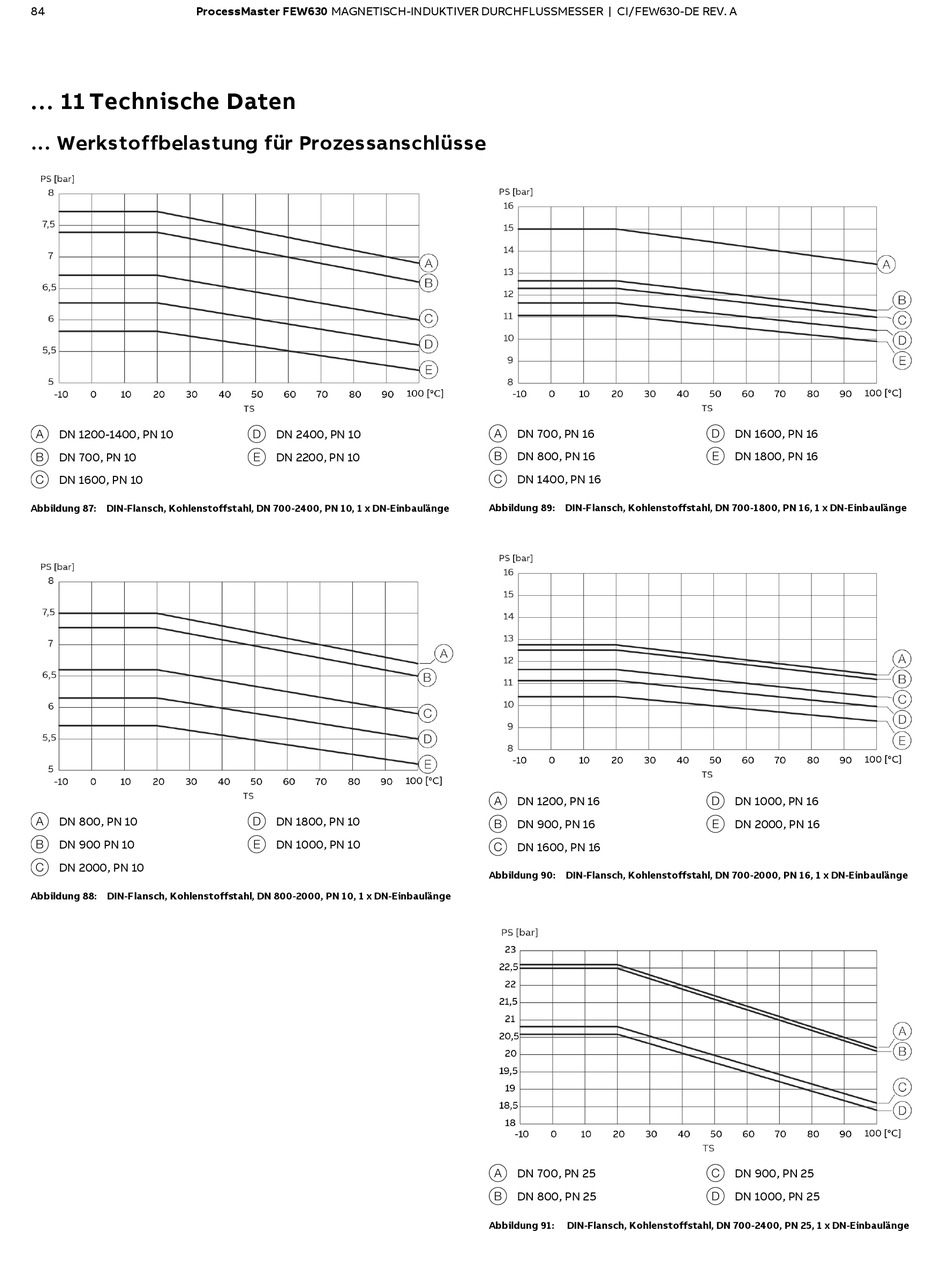

Abbildung 87: DIN-Flansch, Kohlenstoffstahl, DN 700-2400, PN 10, 1 x DN-Einbaulänge

A DN 800, PN 10

B DN 900 PN 10

C DN 2000, PN 10

Abbildung 88: DIN-Flansch, Kohlenstoffstahl, DN 800-2000, PN 10, 1 x DN-Einbaulänge

D DN 2400, PN 10

E DN 2200, PN 10

D DN 1800, PN 10

E DN 1000, PN 10

A DN 700, PN 16

B DN 800, PN 16

C DN 1400, PN 16

Abbildung 89: DIN-Flansch, Kohlenstoffstahl, DN 700-1800, PN 16, 1 x DN-Einbaulänge

A DN 1200, PN 16

B DN 900, PN 16

C DN 1600, PN 16

Abbildung 90: DIN-Flansch, Kohlenstoffstahl, DN 700-2000, PN 16, 1 x DN-Einbaulänge

A DN 700, PN 25

B DN 800, PN 25

Abbildung 91:

DIN-Flansch, Kohlenstoffstahl, DN 700-2400, PN 25, 1 x DN-Einbaulänge

D DN 1600, PN 16

E DN 1800, PN 16

D DN 1000, PN 16

E DN 2000, PN 16

C DN 900, PN 25

D DN 1000, PN 25
