ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A

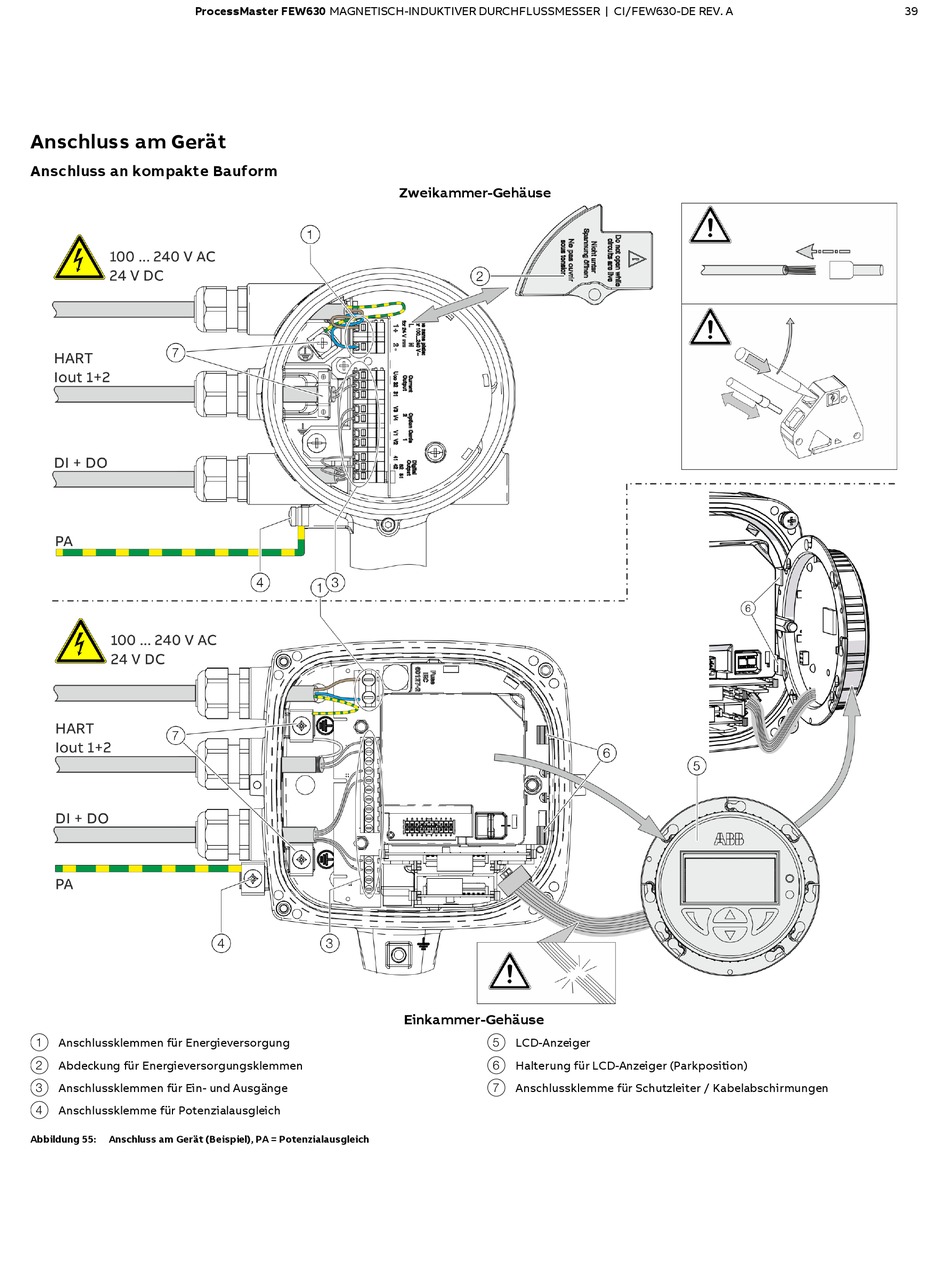

Anschluss am Gerät
Anschluss an kompakte Bauform
1 Anschlussklemmen für Energieversorgung
2 Abdeckung für Energieversorgungsklemmen
3 Anschlussklemmen für Ein- und Ausgänge
4 Anschlussklemme für Potenzialausgleich
Abbildung 55:
Anschluss am Gerät (Beispiel), PA = Potenzialausgleich
Zweikammer-Gehäuse
Einkammer-Gehäuse
5 LCD-Anzeiger
6 Halterung für LCD-Anzeiger (Parkposition)
7 Anschlussklemme für Schutzleiter / Kabelabschirmungen
39
