86

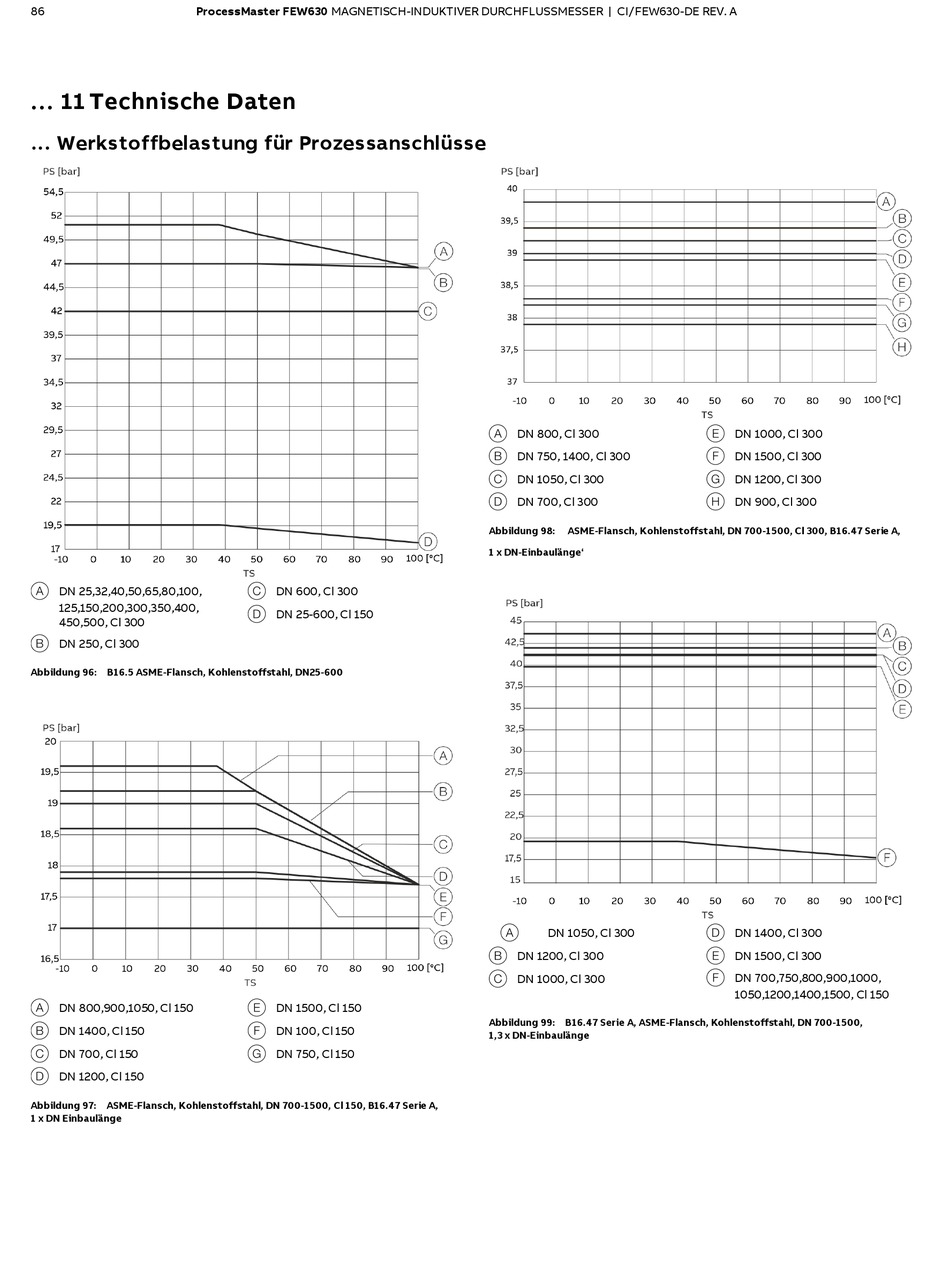

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
... 11 Technische Daten
... Werkstoffbelastung für Prozessanschlüsse
A DN 25,32,40,50,65,80,100,
125,150,200,300,350,400,
450,500, Cl 300
B DN 250, Cl 300
Abbildung 96: B16.5 ASME-Flansch, Kohlenstoffstahl, DN25-600
A DN 800,900,1050, Cl 150
B DN 1400, Cl 150
C DN 700, Cl 150
D DN 1200, Cl 150
Abbildung 97: ASME-Flansch, Kohlenstoffstahl, DN 700-1500, Cl 150, B16.47 Serie A,
1 x DN Einbaulänge
C DN 600, Cl 300
D DN 25-600, Cl 150
E DN 1500, Cl 150
F DN 100, Cl 150
G DN 750, Cl 150
A DN 800, Cl 300
B DN 750, 1400, Cl 300
C DN 1050, Cl 300
D DN 700, Cl 300
Abbildung 98:
ASME-Flansch, Kohlenstoffstahl, DN 700-1500, Cl 300, B16.47 Serie A,
1 x DN-Einbaulänge'
A
DN 1050, Cl 300
B DN 1200, Cl 300
C DN 1000, Cl 300
Abbildung 99: B16.47 Serie A, ASME-Flansch, Kohlenstoffstahl, DN 700-1500,
1,3 x DN-Einbaulänge
E DN 1000, Cl 300
F DN 1500, Cl 300
G DN 1200, Cl 300
H DN 900, Cl 300
D DN 1400, Cl 300
E DN 1500, Cl 300
F DN 700,750,800,900,1000,
1050,1200,1400,1500, Cl 150
