ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A

A DN 700,800, Cl 300

B DN 1050, Cl 300

C DN 750, Cl 300

D DN 1200,1500, Cl 300

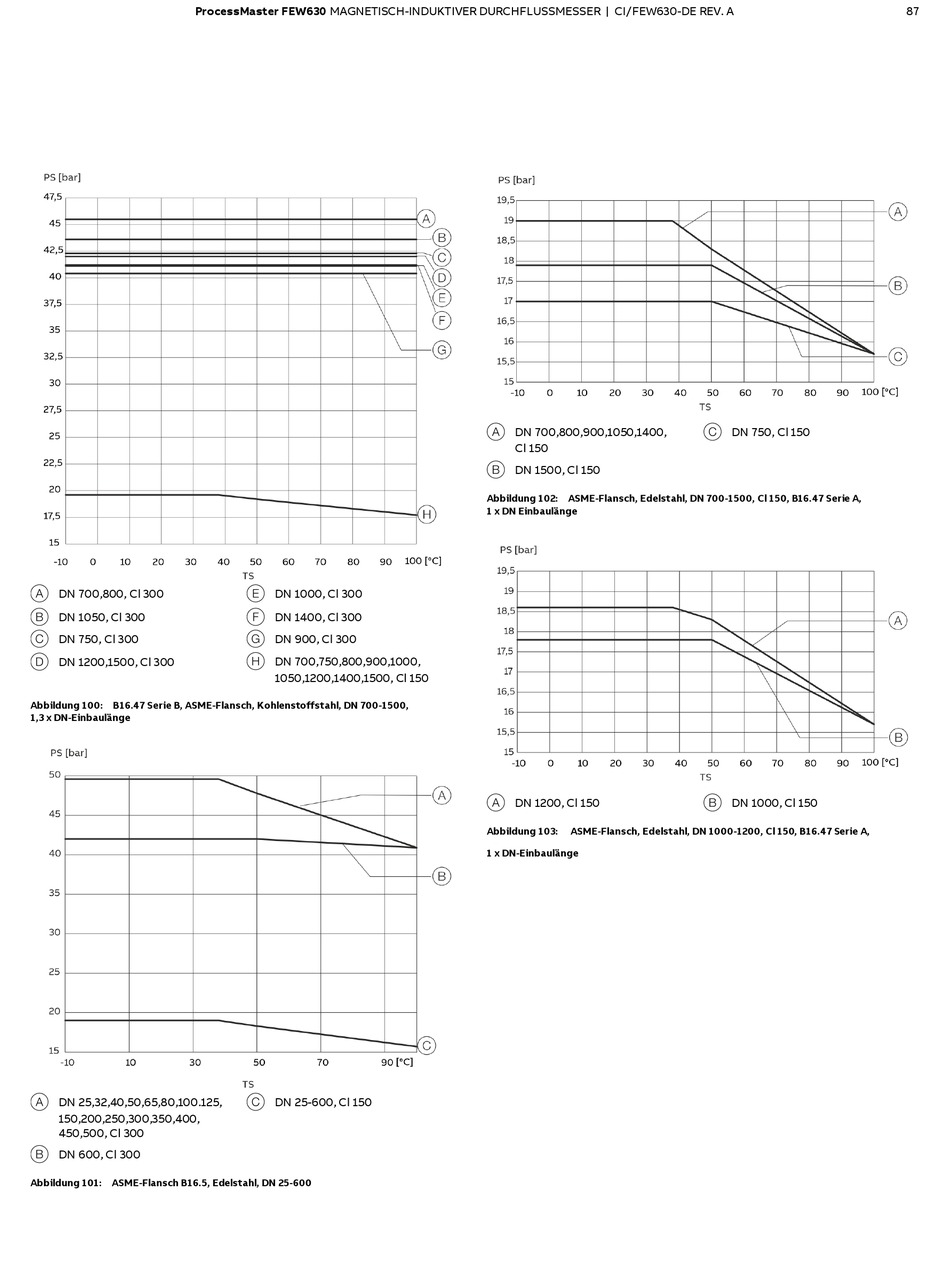

Abbildung 100: B16.47 Serie B, ASME-Flansch, Kohlenstoffstahl, DN 700-1500,

1,3 x DN-Einbaulänge

A DN 25,32,40,50,65,80,100.125,

150,200,250,300,350,400,

450,500, Cl 300

B DN 600, Cl 300

Abbildung 101: ASME-Flansch B16.5, Edelstahl, DN 25-600

E DN 1000, Cl 300

F DN 1400, Cl 300

G DN 900, Cl 300

H DN 700,750,800,900,1000,

1050,1200,1400,1500, Cl 150

C DN 25-600, Cl 150

A DN 700,800,900,1050,1400,

Cl 150

B DN 1500, Cl 150

Abbildung 102: ASME-Flansch, Edelstahl, DN 700-1500, Cl 150, B16.47 Serie A,

1 x DN Einbaulänge

A DN 1200, Cl 150

Abbildung 103:

ASME-Flansch, Edelstahl, DN 1000-1200, Cl 150, B16.47 Serie A,

1 x DN-Einbaulänge

C DN 750, Cl 150

B DN 1000, Cl 150
