ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
1 Schrauben Deckel
2 Messumformer-Gehäusedeckel

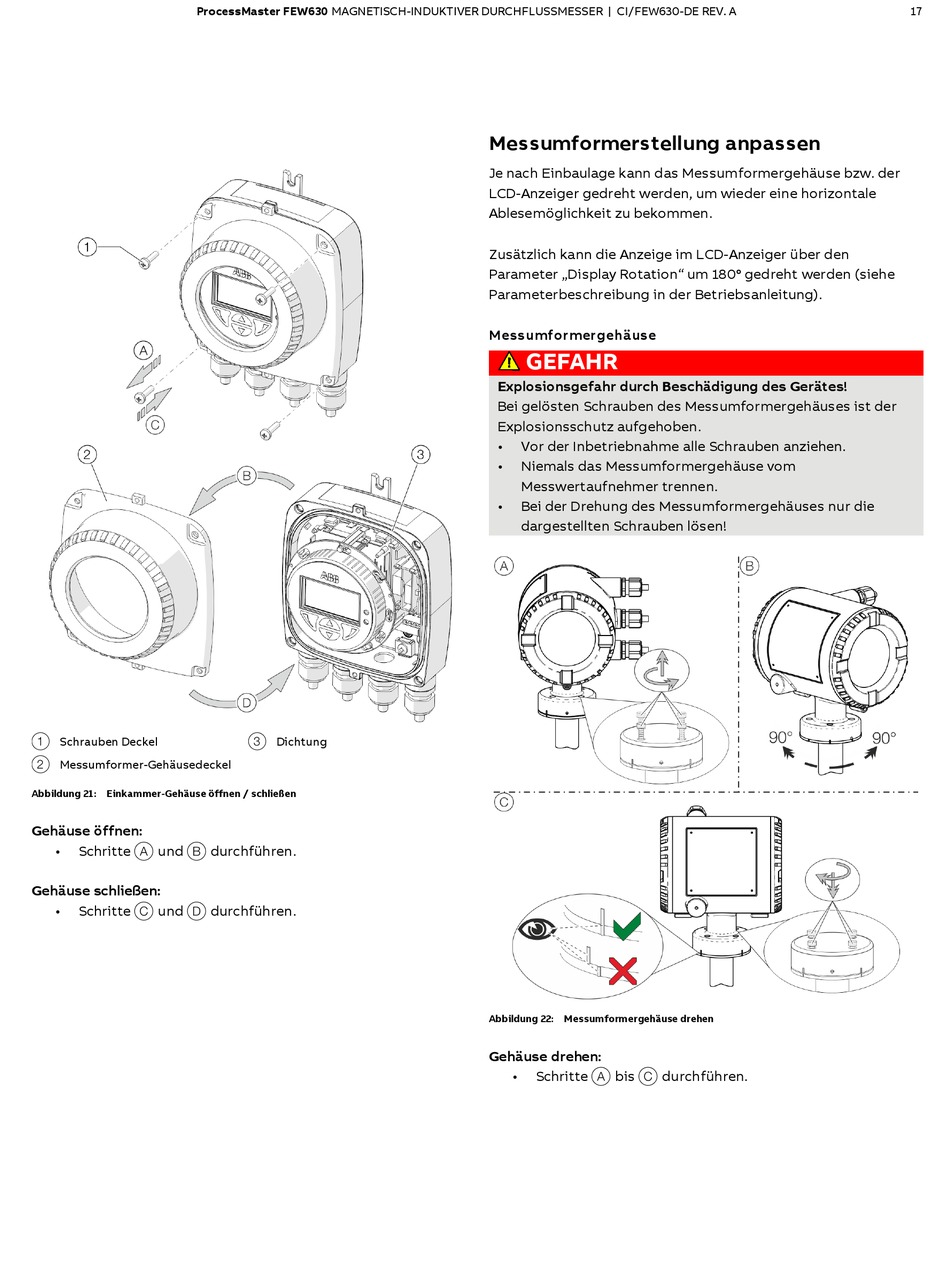

Abbildung 21: Einkammer-Gehäuse öffnen / schließen
Gehäuse öffnen:
•
Schritte
A
und
B
durchführen.
Gehäuse schließen:
C
D
•
Schritte
und
durchführen.
3 Dichtung
Messumformerstellung anpassen
Je nach Einbaulage kann das Messumformergehäuse bzw. der
LCD-Anzeiger gedreht werden, um wieder eine horizontale
Ablesemöglichkeit zu bekommen.
Zusätzlich kann die Anzeige im LCD-Anzeiger über den
Parameter „Display Rotation" um 180° gedreht werden (siehe
Parameterbeschreibung in der Betriebsanleitung).
Messumformergehäuse
GEFAHR
Explosionsgefahr durch Beschädigung des Gerätes!
Bei gelösten Schrauben des Messumformergehäuses ist der
Explosionsschutz aufgehoben.
•
Vor der Inbetriebnahme alle Schrauben anziehen.
•
Niemals das Messumformergehäuse vom
Messwertaufnehmer trennen.
•
Bei der Drehung des Messumformergehäuses nur die
dargestellten Schrauben lösen!
Abbildung 22: Messumformergehäuse drehen
Gehäuse drehen:
•
Schritte
A
bis
C
durchführen.
17
