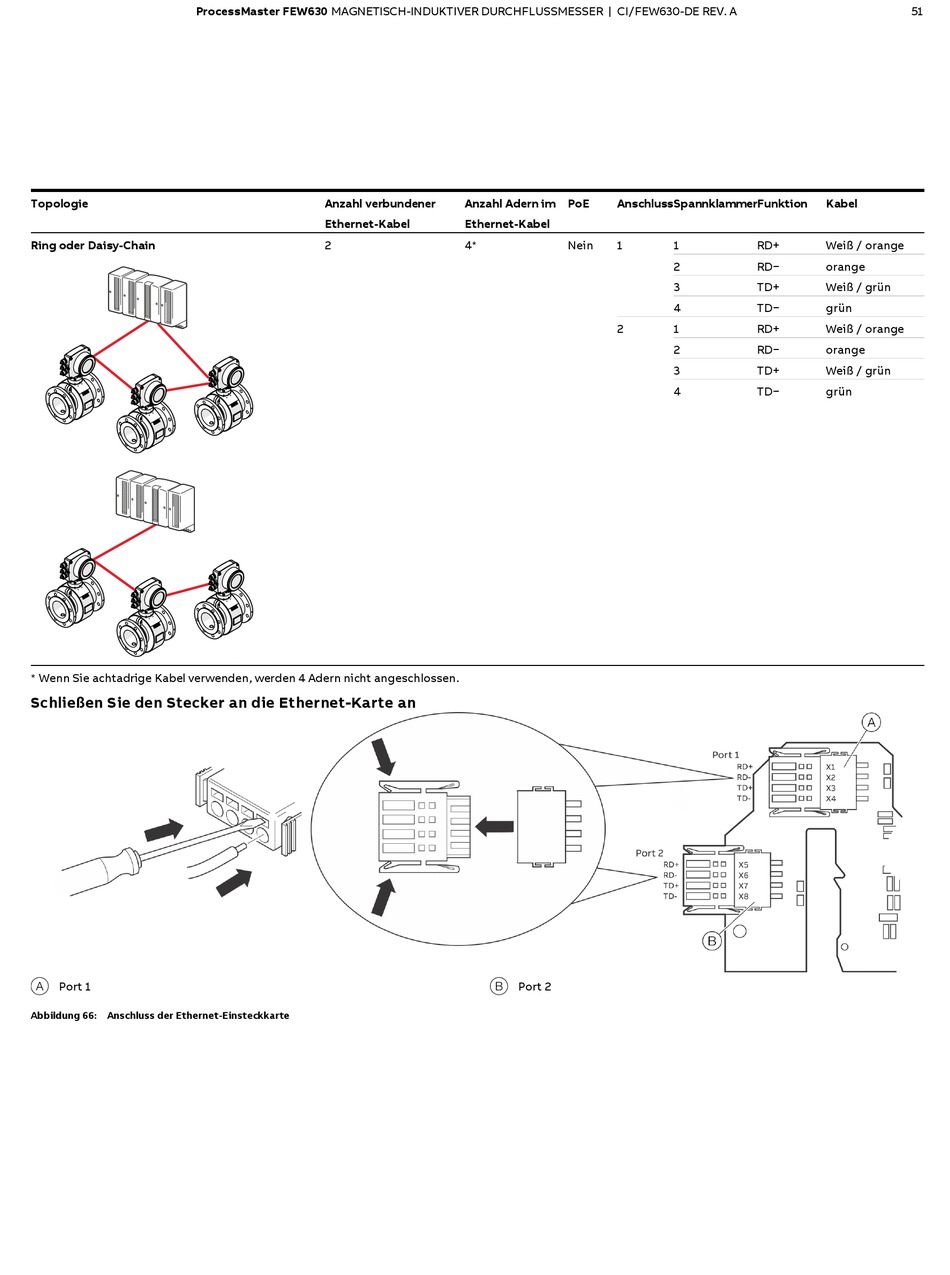

ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEW630-DE REV. A
Topologie
Ring oder Daisy-Chain
* Wenn Sie achtadrige Kabel verwenden, werden 4 Adern nicht angeschlossen.
Schließen Sie den Stecker an die Ethernet-Karte an
A Port 1
Abbildung 66: Anschluss der Ethernet-Einsteckkarte
Anzahl verbundener
Ethernet-Kabel
2
G12722
Anzahl Adern im
PoE
Anschluss Spannklammer Funktion
Ethernet-Kabel
4*
Nein
1
2
B Port 2
Kabel
1
RD+
Weiß / orange
2
RD−
orange
3
TD+
Weiß / grün
4
TD−
grün
1
RD+
Weiß / orange
2
RD−
orange
3
TD+
Weiß / grün
4
TD−
grün
