5
TUBAZIONI DEL REFRIGERANTE
Procedura per isolamento termico
Realizzare l'isolamento termico dei tubi sul lato del
liquido e sul lato del gas, separatamente.
Nella stagione d'impiego per raffreddamento, sia lato
liquido che lato gas la temperatura si abbassa.
Pertanto bisogna eseguire bene l'isolamento termico
per evitare formazione di condensa.
• Come isolante termico per i tubi sul lato del gas,
utilizzarne uno dotato di una resistenza al calore
fino a 120° C o più.
• Utilizzando l'isolante termico in dotazione, eseguire
con precisione l'isolamento termico della parte di
collegamento del tubo dell'unità interna senza
lasciare spazi non coperti di isolate.
6

COLLEGAMENTI ELETTRICI

1. Usando cavi da specifiche, fare i collegamenti e fissare i cavi in modo che se sollecitati da forze esterne
non danneggino le parti di connessione dei terminali.
Collegamenti o fissaggi incompleti possono causare incendi, ecc.
2. Non mancare di collegare il filo di messa a terra elettrica. (Collegamento elettrico di messa a terra)
Non collegare il filo di messa terra a un tubo del gas o dell'acqua, al conduttore di un parafulmini o al filo di messa a
terra dell'impianto telefonico.
Una messa a terra incompleta può causare scosse elettriche.
3. Per tutti i collegamenti elettrici, osservare scrupolosamente le direttive della normativa locale vigente e
del manuale d'installazione ed eseguire un impianto elettrico dedicato.
La carenza di capacità del circuito elettrico o un'installazione non completa possono provocare folgorazioni o incendi.
Installare un interruttore di collegamento a terra.
Se non s'installa un interruttore generale per casi di perdite si corre il rischio di folgorazioni.
• Per il collegamento di connessione alla rete d'alimentazione elettrica osservare scrupolosamente le direttive della
normativa in vigore nel paese.
• Per il collegamento di connessione alla rete d'alimentazione elettrica delle unità esterne, fare riferimento al manuale
d'installazione di ciascuna unità esterna.
• Non collegare mai corrente a 220-240V alle morsettiere (A, B, U1, U2, X, Y, ecc.) per collegamenti elettrici di controllo.
(Altrimenti, il sistema si guasta.)
• Eseguire collegamenti elettrici in modo che nessun filo possa toccare la parte ad alta temperatura del tubo.
Il rivestimento potrebbe sciogliersi con il rischio d'incidenti.
• Dopo aver collegato i cavi alla morsettiera, installare un sifone intercettatore e fissare i cavi con fascette fermacavi.
• Far passare la tubatura di refrigerante e i collegamenti elettrici di controllo nella stessa struttura.
• Non accendere l'alimentazione elettrica dell'unità interna prima del completamento dello spurgo dei tubi di refrigerante.
• Mantenere un margine (circa 100 mm) su un cavo per appendere la cassetta dei componenti elettrici per l'assistenza
tecnica, ecc.

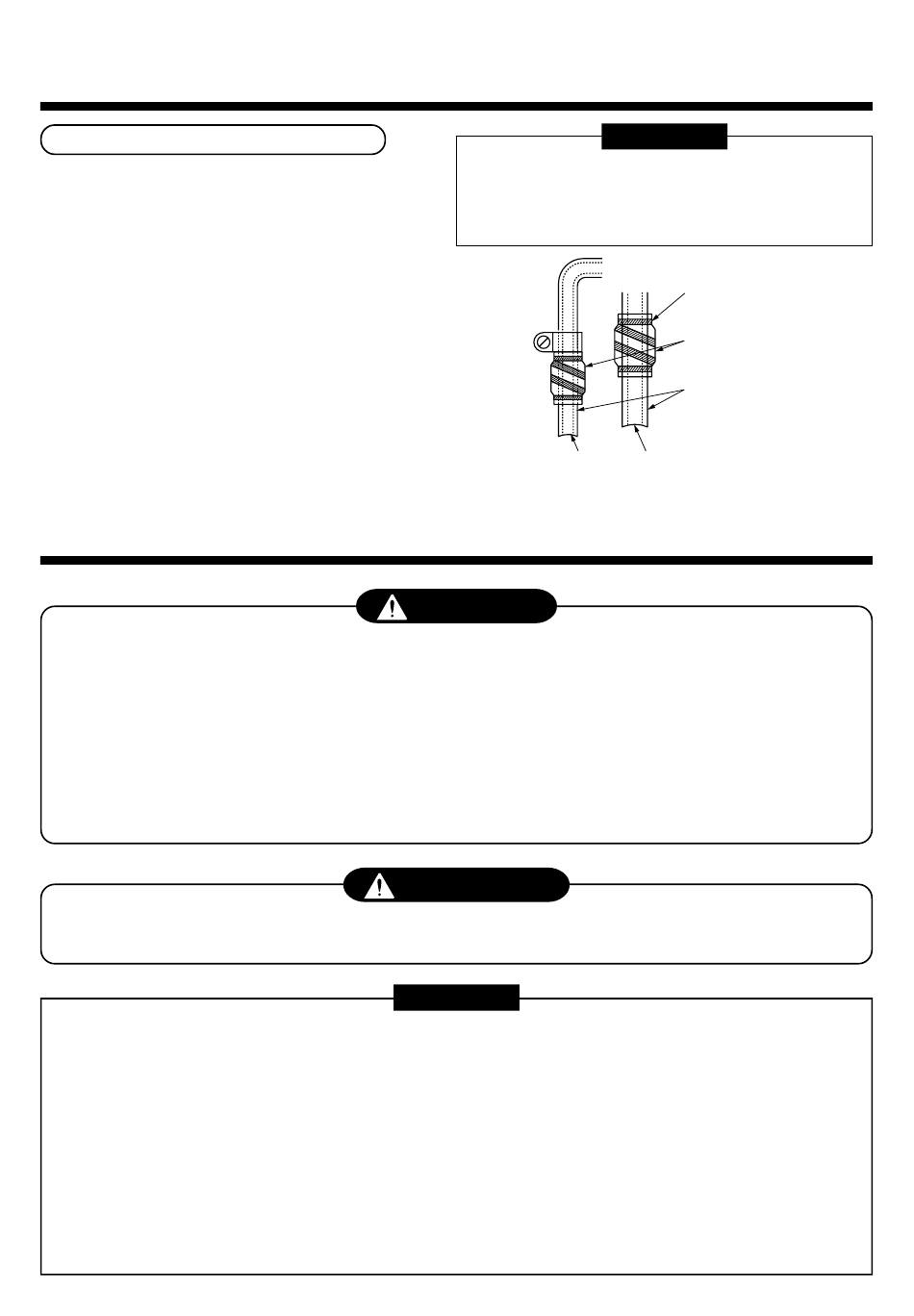

Applicare correttamente l'isolante termico alla sezione di
connessione dei tubi dell'unità interna fino all'origine
senza lasciare tubo esposto. (L'esposizione all'esterno
di parte di tubo sarebbe causa di perdite d'acqua.)
Tubo del liquido
TTENZIONE
AVVERTENZA
REQUISITI
83
REQUISITI
Nastro in polivinile
Isolante termico
(accessorio)
Isolante termico
Tubo del gas
