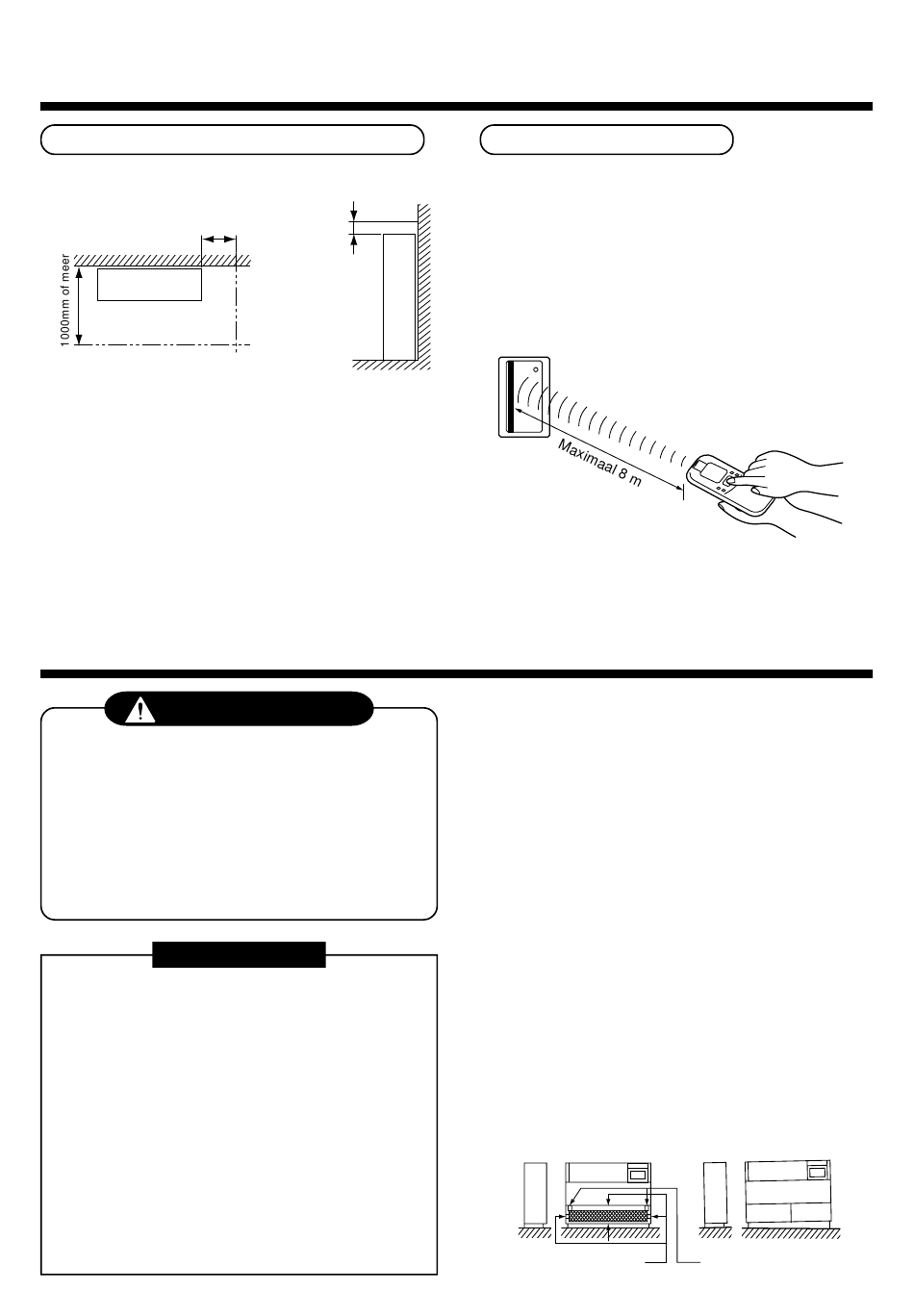

Installatieruimte en onderhoudsruimte
Extra ruimte die nodig is voor de installatie van de
binnenunit en voor het uitvoeren van onderhoud.
500mm of meer
Voorzijde
(In geval van naar rechts lopende leiding)
Afhankelijk van de manier van installeren is het mogelijk
om het tijdstip waarop het filtersignaal (melding m.b.t.
filterreiniging) van de afstandsbediening gaat branden, te
wijzigen. Als de ruimte tijdens de installatie of een
verbouwing niet verwarmd moet worden, kan de
detectietemperatuur voor verwarmen verhoogd worden.
Meer informatie hierover vindt u onder "Het tijdstip van de
melding 'filtersignaal' wijzigen" en "Effectiever verwarmen"
in de van toepassing zijnde bedieningsaanwijzingen in
deze handleiding.
3

INSTALLATIE VAN DE BINNENUNIT

WAARSCHUWING
Installeer het apparaat op een locatie die het gehele
gewicht van het apparaat kan dragen.
Als dat niet het geval is kan het apparaat loskomen
van de wand en leiden tot persoonlijk letsel.
Neem passende maatregelen om schade of storingen
als gevolg van harde wind of aardbevingen te
voorkomen.
Het apparaat kan anders loskomen van de wand
leiden tot persoonlijk letsel en schade.
VOORWAARDE
Lees de volgende punten aandachtig om
beschadiging van de binnenunits en persoonlijk letsel
te voorkomen.
• Plaats geen zware objecten op de binnenunit. (Ook
niet als de units nog in de verpakking zitten)
• Transporteer de binnenunit bij voorkeur wanneer
deze nog verpakt is. Gebruik, als de binnenunit
toch uit de verpakking getransporteerd moet
worden, doeken om beschadiging van het apparaat
te voorkomen.
• Til de binnenunit, om deze te verplaatsen, alleen
op aan de ophangbeugels op.
Trek niet aan of druk niet op de andere onderdelen
(koelmiddelleiding, afvoerleiding, isolatiemateriaal,
kunststof componenten, enz.).
200mm
of meer
Voorzijde
<Binnenunit>
• Installeer een binnenunit zoals onderstaand
1. Verwijder het luchtinlaatrooster, voordat u begint te
2. Verwijder het frontpaneel. (Bevestigingsschroeven aan
3. Verwijder de ventilatorafscherming.
4. Verricht vervolgens de werkzaamheden aan leidingen
5. Houdt de ruimte aan de voorkant van de binnenunit zo
6. Installeer de binnenunit horizontaal op een beetje naar
148
Bij een draadloos model
De sensor van de binnenunit met draadloze
afstandsbediening kan een signaal vanaf een afstand
van maximaal 8m. Bepaal, op basis van dit gegeven,
waar de afstandsbediening gemonteerd en bediend kan
worden.
• Kies, om storingen te voorkomen, een plaats die niet
via tl-verlichting of direct zonlicht wordt verlicht.
• In een ruimte kunnen maximaal 6 binnenunits met
draadloze afstandsbediening worden geïnstalleerd.
beschreven.
werken aan leidingen of elektrische delen.
(Druk het bovenste deel een beetje omlaag en trek het
naar u toe.)
rechter en linker zijde aan de onderkant)
(Bevestigingsschroeven rechts, links en midden)
en kabels.
ruim als mogelijk.
Voldoende ruimte is noodzakelijk voor de onderhouds-
en servicewerkzaamheden en zorgt voor een goede
verdeling van koele/warme lucht over de ruimte, wat
het koel-/verwarmingseffect ten goede komt.
rechts hellend (vanaf de voorkant gezien).
<Correcte installatie>
Schroeven
ventilatorafscherming
<Matige installatie>
Schroeven frontpaneel
