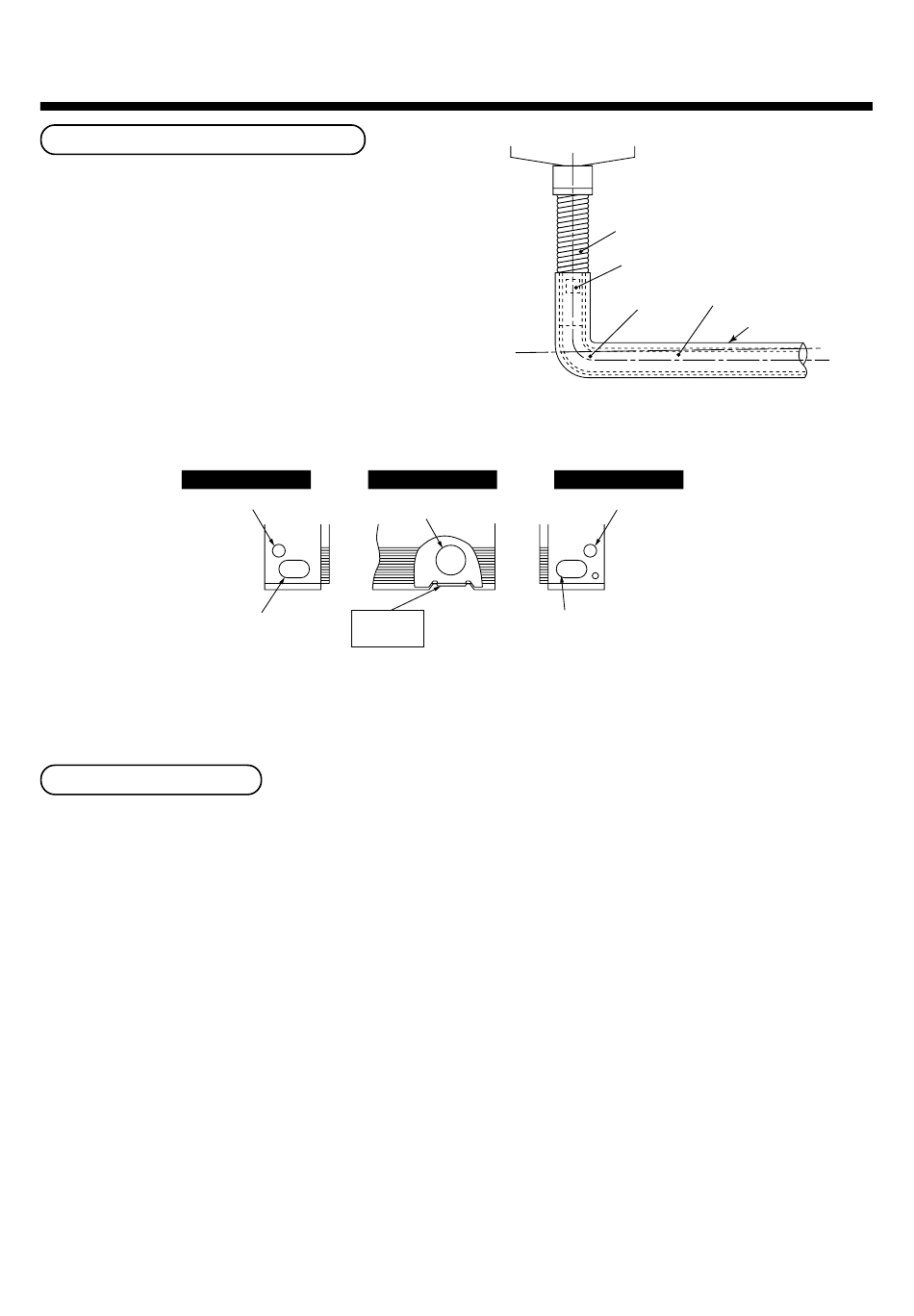

Método de instalação dos tubos
O tubo de drenagem e o tubo de refrigerante podem ser
ligados em qualquer posição, à esquerda, direita, atrás
ou na base, arbitrariamente consoante a posição da
instalação. Seleccione um orifício cego consultando a
figura a seguir.
Para o lado esquerdo
Orifício para cabos
Orifício para o tubo de
drenagem e tubo de
refrigerante
Verificar a drenagem
Após a instalação da tubagem de drenagem, verifique se a drenagem de água se efectua correctamente e se não
existem fugas de água nas ligações entre os tubos. Desta vez, verifique também se não há algum som anormal no
motor da bomba de drenagem. Não se esqueça de verificar a drenagem quando instalada no período de aquecimento.
Receptor de drenagem
Para o lado traseiro
Orifício para o tubo do
refrigerante e tubo da drenagem
Orifício para o tubo
For bottom
de drenagem e tubo
side
de refrigerante
128
Mangueira de drenagem
Utilize adesivo para tubo de
policloreto de vinil duro
Tubo de policloreto de vinil rígido
Cotovelo
Para o lado direito
Orifício para cabos
Orifício para o tubo de
drenagem e tubo de
refrigerante
Isolamento
