5
TUBAGEM DE REFRIGERANTE
Processo de isolamento térmico
Aplique o isolamento térmico nos tubos separadamente
no lado do líquido e no lado do gás.
No período de refrigeração, a temperatura desce tanto no
lado do líquido como do gás.
Por isso, realize um processo de isolamento térmico
suficiente para evitar a ocorrência de condensação.
• Para isolante térmico do tubo do lado do gás,
certifique-se de que utiliza um com uma resistência à
temperatura de 120°C ou acima.
• Utilizando o tubo de isolamento térmico fornecido,
aplique o isolamento térmico de forma segura à peça
de ligação do tubo da unidade interior sem folgas.
6

TRABALHOS DE ELECTRICIDADE

1. Utilizando os cabos especificados, ligue os cabos de forma segura, de modo a que a resistência
exterior dos cabos não seja transmitida para a peça de ligação dos terminais.
A ligação ou fixação incompleta poderá provocar incêndios, etc.
2. Não se esqueça de ligar o cabo de terra. (Ligação à terra)
Não ligue o cabo de terra a tubos de gás, canalização de água, condutor de pára-raios ou cabo de terra do
telefone. A ligação incompleta à terra poderá provocar choques eléctricos.
3. Para a instalação eléctrica, observe rigorosamente o Regulamento Local de cada país e o Manual de
Instalação, e utilize um circuito exclusivo.
A insuficiência do circuito eléctrico ou uma instalação incompleta poderá provocar choques eléctricos ou
incêndio.
Certifique-se de que instala um disjuntor de ligação à terra.
Caso não seja instalado um interruptor de circuito de terra, poderá ocorrer um choque eléctrico.
• Para cabos de fornecimento de energia eléctrica, cumpra estritamente o Regulamento Local de cada país.
• Para os cabos de fornecimento de energia das unidades exteriores, siga o Manual de Instalação de cada uma das
unidades.
• Nunca ligue energia eléctrica 220-240 V aos blocos de terminais (A, B, U1, U2, X, Y, etc). para cabos de controlo. (Caso
contrário, o sistema não funcionará).
• Efectue a instalação dos cabos eléctricos para que os mesmos não entrem em contacto com a parte de temperatura
elevada da tubagem.
O revestimento poderá derreter, resultando num acidente.
• Depois de ligar os cabos aos terminais, prenda os mesmos com o grampo de cabos.
• A tubagem de refrigeração e os cabos de controlo deverão mantidos na mesma linha.
• Apenas ligar a energia da unidade interior depois de aspirar a tubagem de refrigerante.
• Conserve uma margem (aproximadamente 100 mm) num cabo para suspender a caixa de componentes eléctricos
durante a assistência, etc.

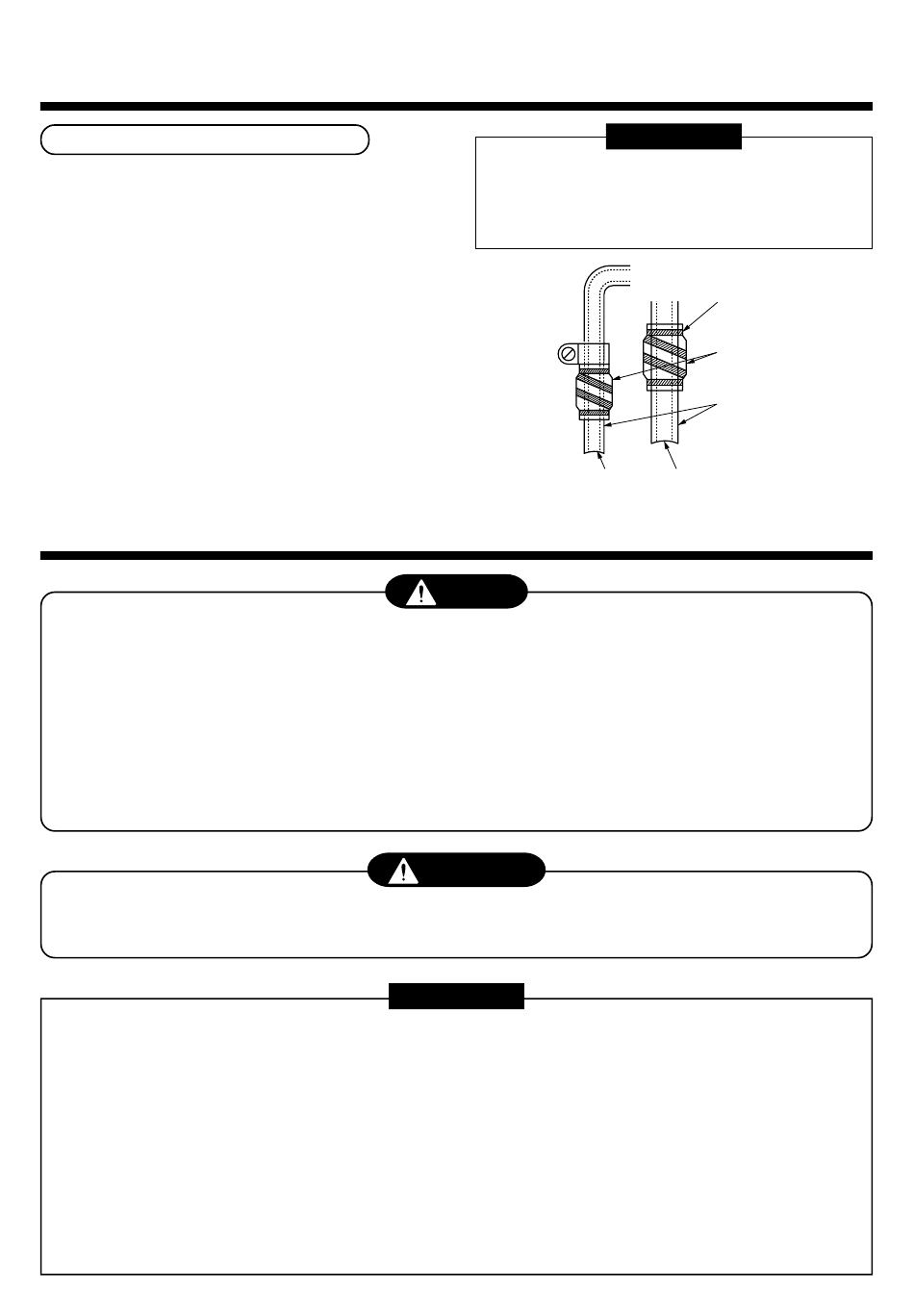

Aplique o isolamento térmico à secção de ligação de
tubagem da unidade interior até à origem sem que o
tubo fique exposto. (A exposição do tubo provoca
fugas de água).
Tubo de líquido Tubo de gás
AVISO
CUIDADO
REQUISITO
131
REQUISITO
Fita de polivinilo
Isolante térmico
(acessório)
Isolante térmico
