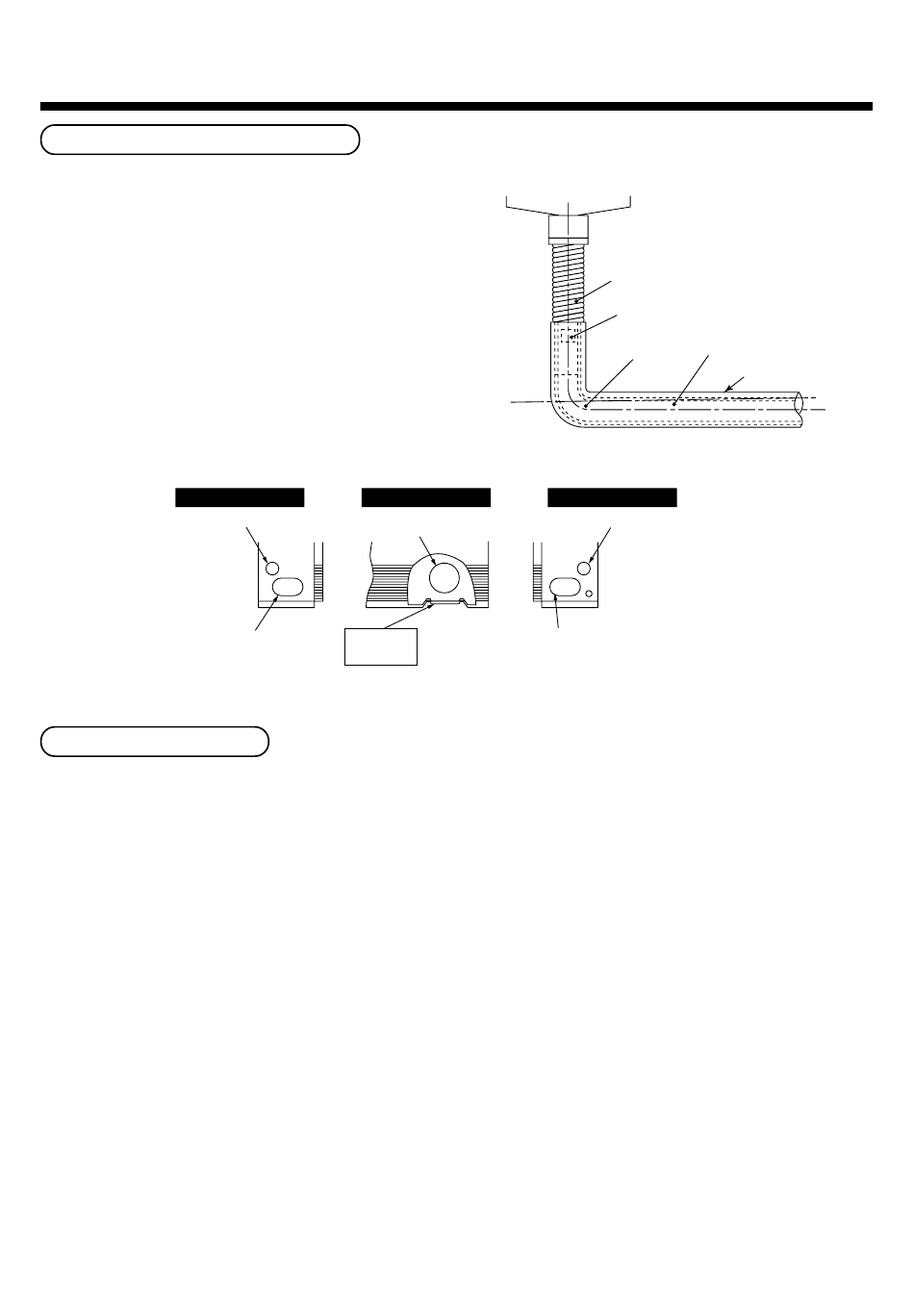

Metodo di connessione dei tubi
Il tubo di scarico e quello del refrigerante possono
essere collegati a qualsiasi posizione, sinistra, destra,
posteriore o inferiore, arbitrariamente, in base alla
posizione di installazione. Selezionare il foro di
espulsione da impostare facendo riferimento alla figura
seguente.
Per il lato sinistro
Foro per i fili elettrici
Foro per il tubo di
scarico e il tubo del
refrigerante
Controllare lo scarico
Finita la posa della tubatura di scarico, controllare che lo scarico d'acqua avvenga correttamente e che non ci siano
perdite d'acqua dalla parte di connessione dei tubi. In questo momento, controllare anche che il rumore del motore della
pompa di scarico non sia anomalo. Controllare che lo scarico sia regolare anche durante il funzionamento di
riscaldamento.
Ricevitore dello scarico
Per il lato posteriore
Foro per il tubo del
refrigerante e il tubo di scarico
Foro per il tubo di
Per il lato
scarico e il tubo del
inferiore
refrigerante
80
Tubo flessibile di scarico
Usare adesivo per tubi rigidi
di cloruro di polivinile.
Tubo rigido in cloruro di polivinile
Gomito
Per il lato destro
Foro per i fili elettrici
Foro per il tubo di
scarico e il tubo del
refrigerante
Isolante
