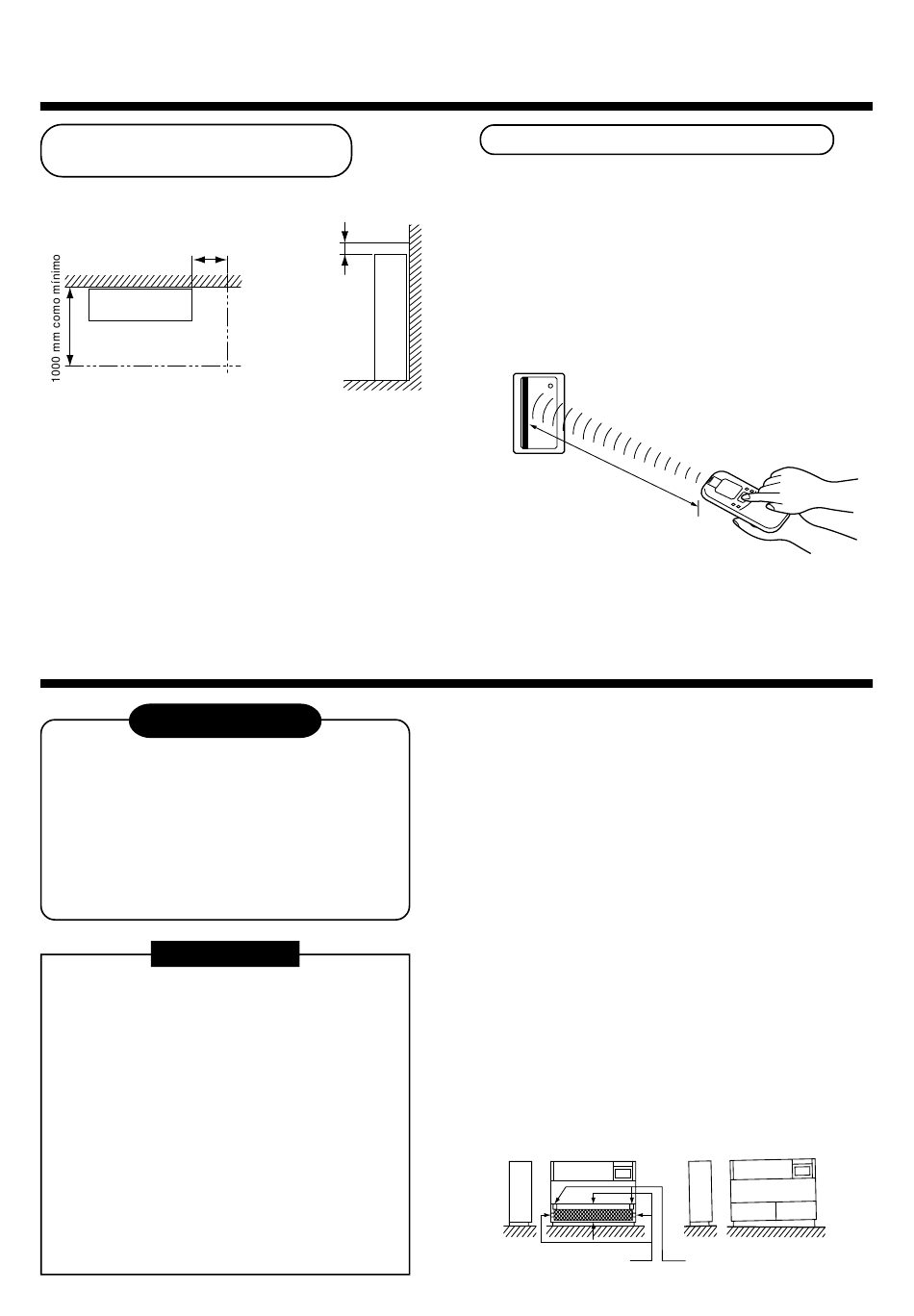

Espacio para instalación,
mantenimiento y reparaciones
Reserve espacio suficiente para instalar la unidad interior y
para llevar a cabo las tareas de mantenimiento y reparación.
500 mm
como mínimo
Parte delantera
(En el caso de canalización por la derecha)
La configuración del momento de encendido de la señal de
filtro (notificación de necesidad de limpiar el filtro) del mando
a distancia se puede modificar según las condiciones de
instalación. Si la habitación no está atemperada debido a la
estructura de la misma o al lugar de instalación, se puede
elevar la temperatura de detección del modo de calefacción.
Para más detalles acerca del modo de configuración,
consulte los puntos "Cambiar momento de encendido de la
señal de filtro" y "Para mejorar el efecto calefactor" en la
sección Controles aplicables de este manual.
3
INSTALACIÓN DE LA UNIDAD INTERIOR
ADVERTENCIA
Asegúrese de instalar el aparato de aire acondicionado
con firmeza, para que soporte su peso.
Si no es suficientemente resistente, la unidad podría
caer y provocar lesiones.
Realice las tareas de instalación específicas para
proteger la instalación frente a un terremoto o a un
viento fuerte.
Una instalación incompleta podría provocar accidentes a
causa de la caída de la unidad.
REQUISITOS
Cumpla estrictamente las reglas siguientes para
evitar daños en la unidad interior, así como daños
personales.
• No coloque ningún objeto pesado encima de la
unidad interior (incluso si la unidad está aún
empaquetada).
• Si es posible, traslade la unidad interior con el
embalaje aún colocado. Si debe mover la unidad
interior ya sin el embalaje, asegúrese de utilizar
trapos para amortiguar, etc. para evitar daños en
la unidad.
• Al mover la unidad interior, aguántela sólo por las
piezas metálicas de agarre (4 posiciones).
No haga fuerzas en otros componentes (tubo de
refrigerante, bandeja de drenaje, componentes de
espuma o de resina, etc.).
200 mm
como mínimo
Parte
delantera
En el caso de mando a inalámbrico
El sensor de la unidad interior con mando a distancia
inalámbrico puede recibir señales dentro de un radio
aproximado de 8 metros. En base a esto, defina un lugar
desde el que utilizar el mando a distancia, así como la
ubicación de la unidad interior.
• Para evitar que haya problemas, seleccione un lugar en
el que el mando a distancia no se vea afectado por la luz
de un fluorescente o por la luz directa del sol.
• Se pueden instalar dos o más (hasta seis) unidades
interiores con mando a distancia inalámbrico en una
misma habitación.
Dentro de un
radio de 8 m
<Unidad interior>
• Instale la unidad interior del modo descrito a
continuación.
1. Antes realizar las canalizaciones y la instalación eléctrica,
extraiga la rejilla de entrada de aire.
(Empuje ligeramente hacia abajo la parte superior y tire de ella
hacia usted.)
2. Extraiga el panel delantero.
(Los tornillos de fijación se encuentran en la parte de debajo,
en la derecha y en la izquierda.)
3. Extraiga la protección del ventilador. (Los tornillos de fijación se
encuentran en la derecha, la izquierda y el centro.)
4. A continuación, realice las canalizaciones y la instalación
eléctrica.
5. Deje el máximo espacio posible en la parte delantera de la
unidad interior.
Es necesario que haya bastante espacio para poder llevar a
cabo las tareas de mantenimiento y las reparaciones;
asimismo, también resulta útil para distribuir el aire frío o
caliente por la habitación, aumentando el efecto de
refrigeración o de calefacción respectivamente.
6. Instale la unidad interior en sentido horizontal o ligeramente
inclinada hacia la derecha (si se mira desde delante).
<Instalación correcta>
Tornillos de la protección
del ventilador
100
<Instalación incorrecta>
Tornillos del panel
delantero
