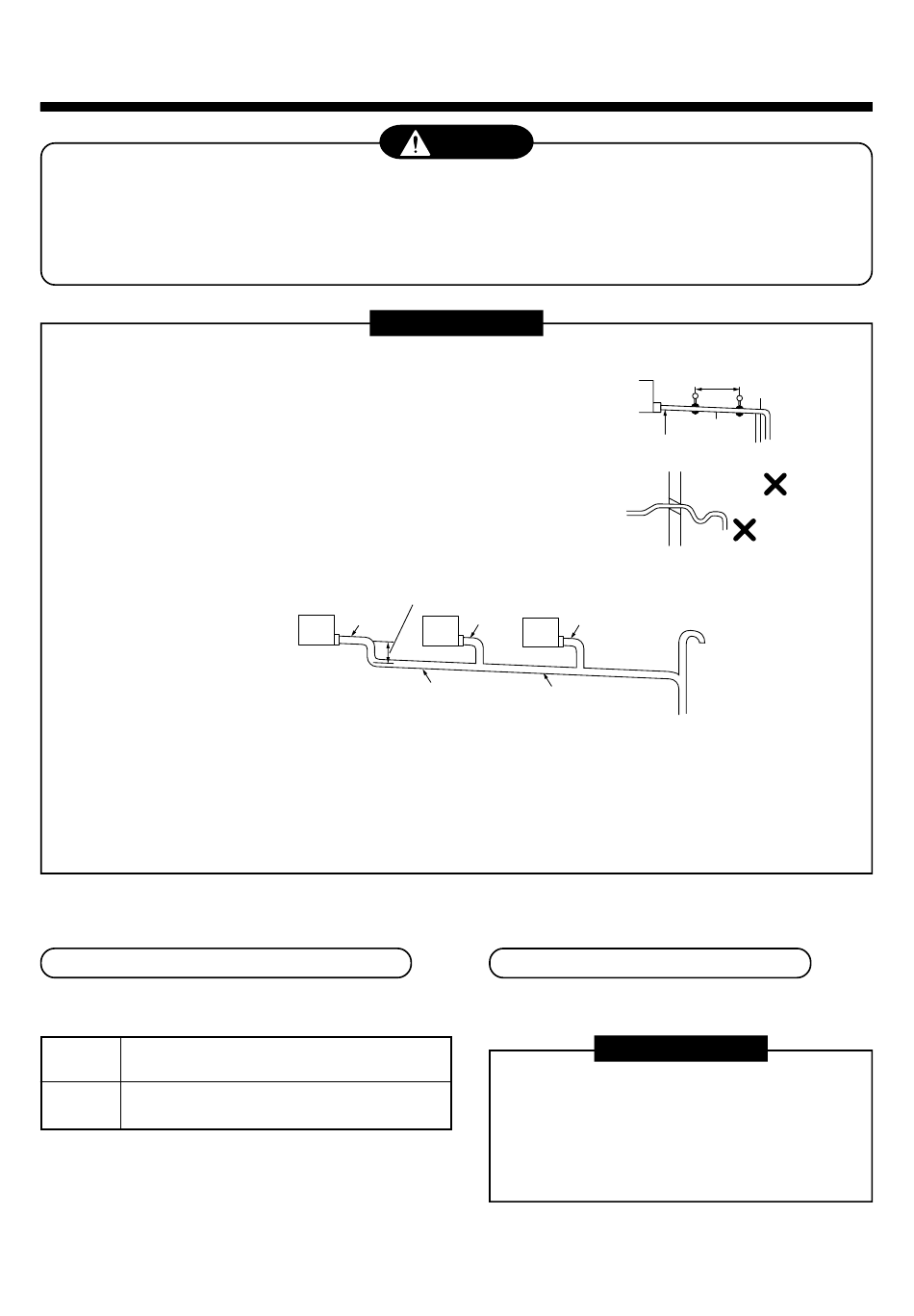

AFVOERLEIDINGEN

• Monteer de afvoerleidingen zodanig dat het water goed afgevoerd wordt en breng er warmte-isolatie
op aan om condensvorming te voorkomen. Door een onoordeelkundige installatie kan waterlekkage
en waterschade aan meubels ontstaan.
• Zorg ervoor dat u na het openen van het uitbreekgat de randen bijwerkt.
Bramen aan de rand van het uitduwgat kunnen verwondingen veroorzaken.
• Breng thermische isolatie aan om de afvoerleidingen van de binnenunit.
• Breng altijd thermische isolatie aan op de verbinding met de binnenunit.
Door onvolledige warmte-isolatie zal condensvorming ontstaan.
• Zorg ervoor dat de afvoer overal naar beneden afloopt
(verval minimaal 1/100).
Door syfonwerking kan een abnormaal geluid ontstaan.
• Zorg ervoor dat de afvoerleiding niet langer is dan 20 m.
Ondersteun een lange leiding om de 1.5 tot 2 meter om
doorzakken te voorkomen.
• Installeer de verzamelleiding zoals is weergegeven in de afbeelding rechts.
• Monteer geen ontluchtleiding, omdat anders afvoerwater kan lekken.
(Gezamenlijke leidingen)
• Gebruik VP30 of daaromtrent voor de verzamelleidingen en plaats deze met een dalingshoek van 1/100 of meer.
Gebruik net als voor de koelleiding ook voor de afvoerleiding toereikende thermische isolatie.
(Polyethyleenschuim: dikte minimaal 10 mm)
• Na het aanleggen van de leidingen, verwijdert u de aanzuiggrille om water in de afvoerschaal te gieten om de
waterafvoer te controleren en om op eventuele lekkages bij de aansluiting van de afvoerslang te controleren.
• Na controle van de waterafvoer plaatst u de aanzuiggrille terug.
Leidingmateriaal/isolatie en afmeting
De volgende leidingen en isolatiematerialen zijn niet
meegeleverd.
In de handel verkrijgbare PVC-leidingverbinding
Leiding
(buitendiameter Ø32 mm)
Polyethyleenschuim, dikte:
Isolatie
minimaal 10 mm
LET OP
VOORWAARDE
Zo lang als mogelijk (ongeveer 10 cm)
VP25 VP25
Minimaal VP30
Verval minimaal
1/100
Aansluiten van de afvoerleiding
• Sluit de (ter plaatse aangeschafte) harde PVC-buis
aan op de afvoerslang.
• Lijm de PVC-afvoerleidingen met PVC-lijm in
elkaar zodat ze niet lekken.
• De lijm is na een tijdje gedroogd en uitgehard.
(Zie de gebruiksaanwijzing van de PVC-lijm.)
Belast het aansluitgedeelte van de
afvoerleidingen tijdens het uithardingsproces niet.
151
1.5m tot 2m
Thermische
Minimaal
isolatie
verval 1/100
Gebogen
vorm
Hevel
VP25
VOORWAARDE
Ophangbeugel
