5
TUBERÍA DE REGRIGERANTE
Proceso de aislamiento térmico
Aísle térmicamente los tubos de los laterales del líquido y
del gas por separado.
En épocas en las que se utilice el modo de refrigeración
de la unidad, baja la temperatura de los lados del gas y
del líquido.
En consecuencia, aplique una cantidad suficiente de
aislante para evitar que se genere condensación.
• Asegúrese de utilizar un aislante térmico que soporte
temperaturas de 120° o más para el tubo del lado del
gas.
• Lleve a cabo el proceso de aislamiento térmico
utilizando el tubo de aislante térmico incluido con el
producto y recubriendo totalmente la parte de conexión
de los tubos de la unidad interior.
6
INSTALACIÓN ELÉCTRICA
1. Utilizando los cables especificados, asegúrese de conectar los cables y de unirlos con seguridad, de
manera que la fuerza externa de los cables no se transmita a la parte de conexión de los terminales.
Una conexión o unión incompleta puede provocar un incendio, etc.
2. Asegúrese de conectar todos los cables. (Conexión a tierra)
No conecte el cable de tierra a un tubo de gas o de agua corriente, al pararrayos ni al cable de tierra telefónico.
Una conexión a tierra incompleta producirá una descarga eléctrica.
3. En lo que a la instalación eléctrica se refiere, cumpla con las leyes y regulaciones de su país, siga las
indicaciones del Manual de instalación y utilice un circuito exclusivo.
La falta de capacidad del circuito de alimentación o una instalación incompleta pueden causar una descarga
eléctrica o un incendio.
Instale un disyuntor de fugas a tierra.
Si no se instala un disyuntor de fugas a tierra, se puede ocasionar una descarga eléctrica.
• Para el cableado de alimentación eléctrica, cumpla estrictamente las leyes de cada país.
• Para el cableado de alimentación eléctrica de las unidades exteriores, siga las indicaciones del Manual de instalación
de cada unidad exterior.
• Nunca conecte una tensión de 220-240V a los bloques de terminales (A, B, U1, U2, X, Y, etc.) para realizar el cableado
de control. De lo contrario, el sistema se averiará.
• Evite que el cableado eléctrico entre en contacto con la parte del tubo que soporta altas temperaturas.
El recubrimiento puede fundirse y provocar un accidente.
• Después de conectar los cables a los bloques de terminales, prepare una trampa y fije los cables con la abrazadera.
• Haga que la línea de la tubería de refrigerante y la de cableado de control funcionen en una misma línea.
• No encienda la unidad interior hasta que no se haya completado el vaciado de los tubos de refrigerante.
• Mantenga un margen (100mm. aprox.) en un cable para colgar la caja de componentes eléctricos para el
mantenimiento, etc.

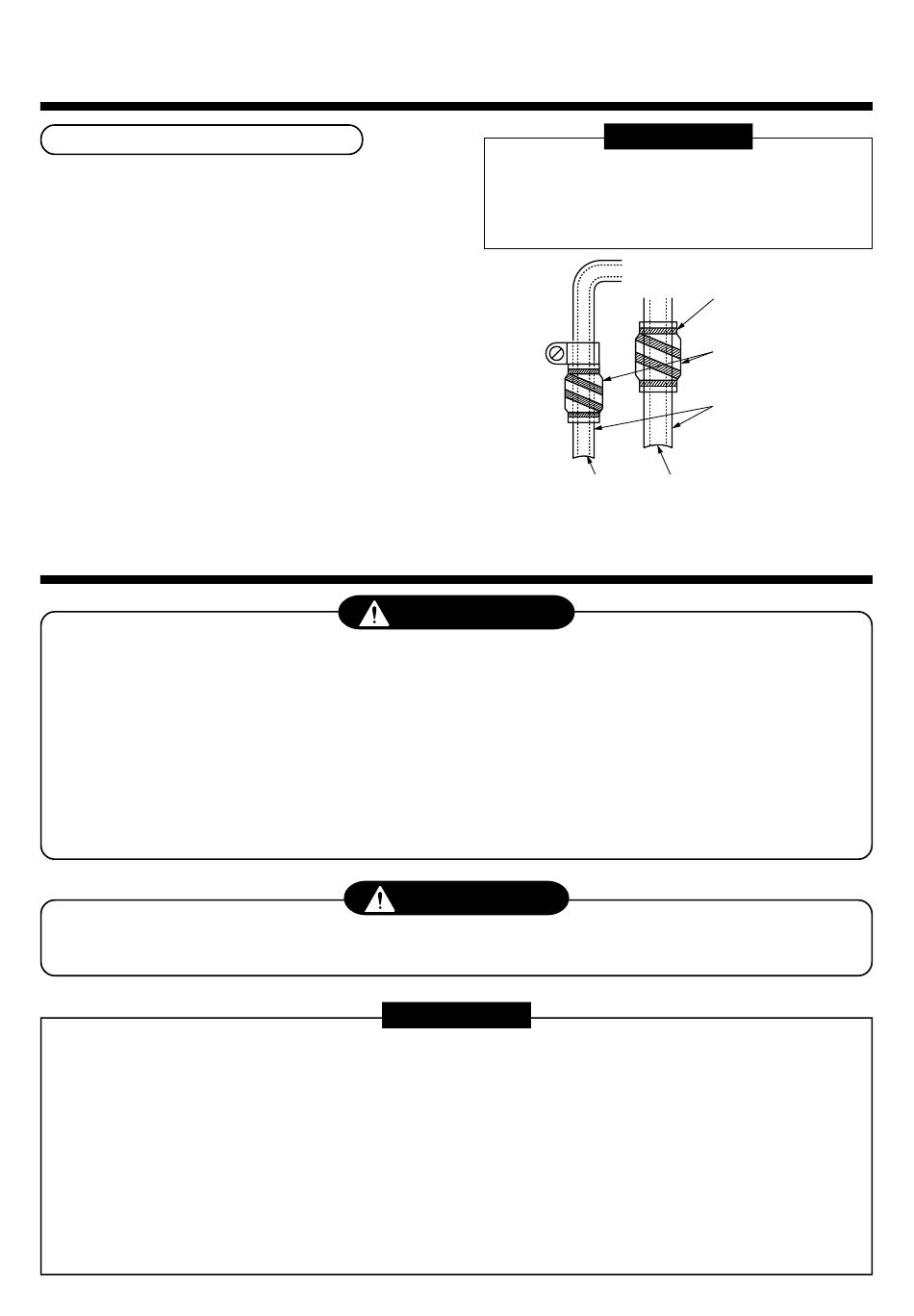

Aplique aislante térmico a la sección de conexión
del tubo de la unidad interior hasta el reborde, de
manera que no se vea el tubo. Si el tubo queda
expuesto al exterior, se originarán fugas de agua.
Tubo de líquido
ADVERTENCIA
PRECAUCIÓN
REQUISITOS
107
REQUISITOS
Cinta de polivinilo
Aislante térmico
(accesorio)
Aislante térmico
Tubo de gas
