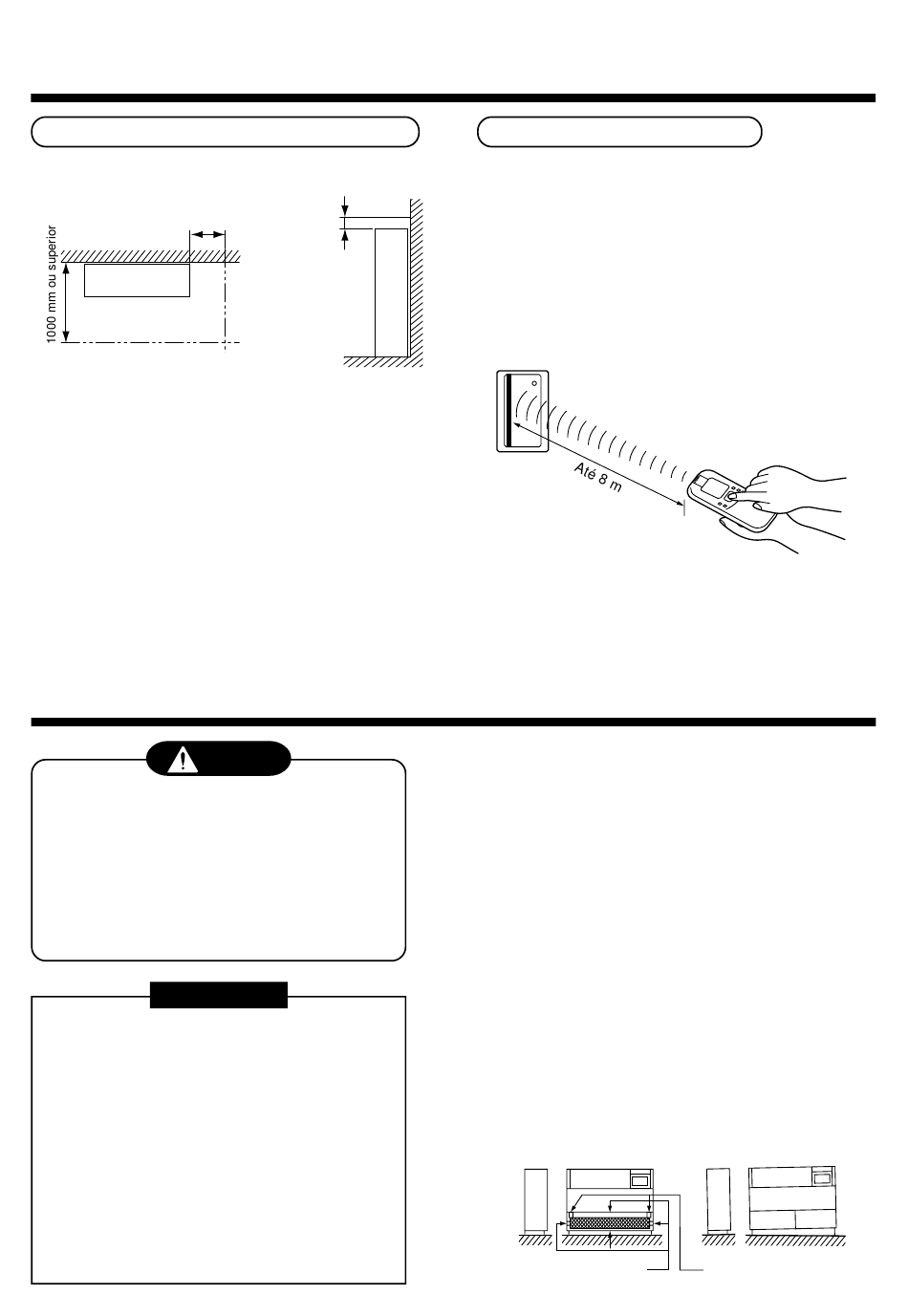

Espaço de instalação e de assistência
Reserve o espaço suficiente para instalar a unidade interior
e trabalho de assistência.
500 mm
ou superior
Parte frontal
(No caso de tubagem direccionada para a direita)
De acordo com as condições de instalação, é possível
alterar a configuração do tempo de iluminação (Aviso da
limpeza do filtro) do controlador remoto. Se o compartimento
não for aquecido devido ao local de instalação ou
construção do compartimento, é possível aumentar a
temperatura de detecção do aquecimento.
Para obter informações sobre o método de configuração,
consulte "Mude o tempo de iluminação do sinal do filtro" e
"Para garantir um melhor efeito do aquecimento" nos
controlos aplicáveis do presente manual.
3
INSTALAÇÃO DA UNIDADE INTERIOR
Instale o ar condicionado num local que suporte o
peso da unidade.
Se a resistência for insuficiente, a unidade pode
cair e provocar ferimentos pessoais.
Proceda a um trabalho de instalação específico
para protecção contra ventos fortes ou tremores de
terra.
Um trabalho de instalação incompleto pode
provocar acidentes devido à queda das unidades.
REQUISITO
Cumpra rigorosamente as seguintes regras para
evitar danos nas unidades interiores e ferimentos
pessoais.
• Não coloque objectos pesados na unidade
interior. (Até as unidades são embaladas)
• Transporte a unidade interior ainda embalada se
possível. Se for necessário transportar a unidade
interior sem a sua embalagem, utilize um pano,
etc., de protecção para não a danificar.
• Para deslocar a unidade interior, recorra apenas
às peças metálicas de suspensão (4 posições).
Não aplique força nas outras peças (tubagem de
refrigeração, cuba de drenagem, peças de
espuma ou de resina, etc).
200 mm
ou superior
Parte
frontal
AVISO
No caso do tipo sem cabos
O sensor da unidade interior com o controlador remoto sem
cabos pode receber um sinal a aproximadamente
8 m. Com base nisso, determine um local onde o
controlador remoto seja utilizado e o local de instalação da
unidade interior.
• Para impedir uma anomalia, seleccione um local onde
não seja afectado por uma lâmpada fluorescente ou luz
solar directa.
• É possível instalar num compartimento duas ou mais
(máximo de 6) unidades interiores com um controlador
remoto.
<Unidade interior>
• Instale uma unidade interior de acordo com a
descrição a seguir.
1. Antes de proceder à instalação dos tubos e cabos eléctricos,
retire a grelha de entrada de ar. (Levemente, empurre a parte
superior e puxe-a na sua direcção.)
2. Retire o painel frontal. (Parafusos de fixação nos lados direito
e esquerdo do lado inferior)
3. Retire a protecção da ventoinha.
(Parafusos de fixação nos lados direito, centro e esquerdo)
4. Depois, inicie os trabalhos de instalação de tubos e cabos
eléctricos.
5. Mantenha o espaço frontal da unidade interior tão largo
quanto possível.
É necessário um espaço largo para trabalhos de manutenção
e assistência, sendo igualmente útil para distribuição de ar
frio/quente no comportamento, aumentando, assim, o efeito
de refrigeração/aquecimento.
6. Instale horizontalmente a unidade interior ou incline-a
ligeiramente para a direita, olhando-a de frente.
<Instalação boa>
Parafusos da protecção
da ventoinha
124
<Instalação má>
Parafusos do
painel frontal
