Canalización De Drenaje - Toshiba SUPER MODULAR MULTI MML-AP0071H Installationshandbuch

4

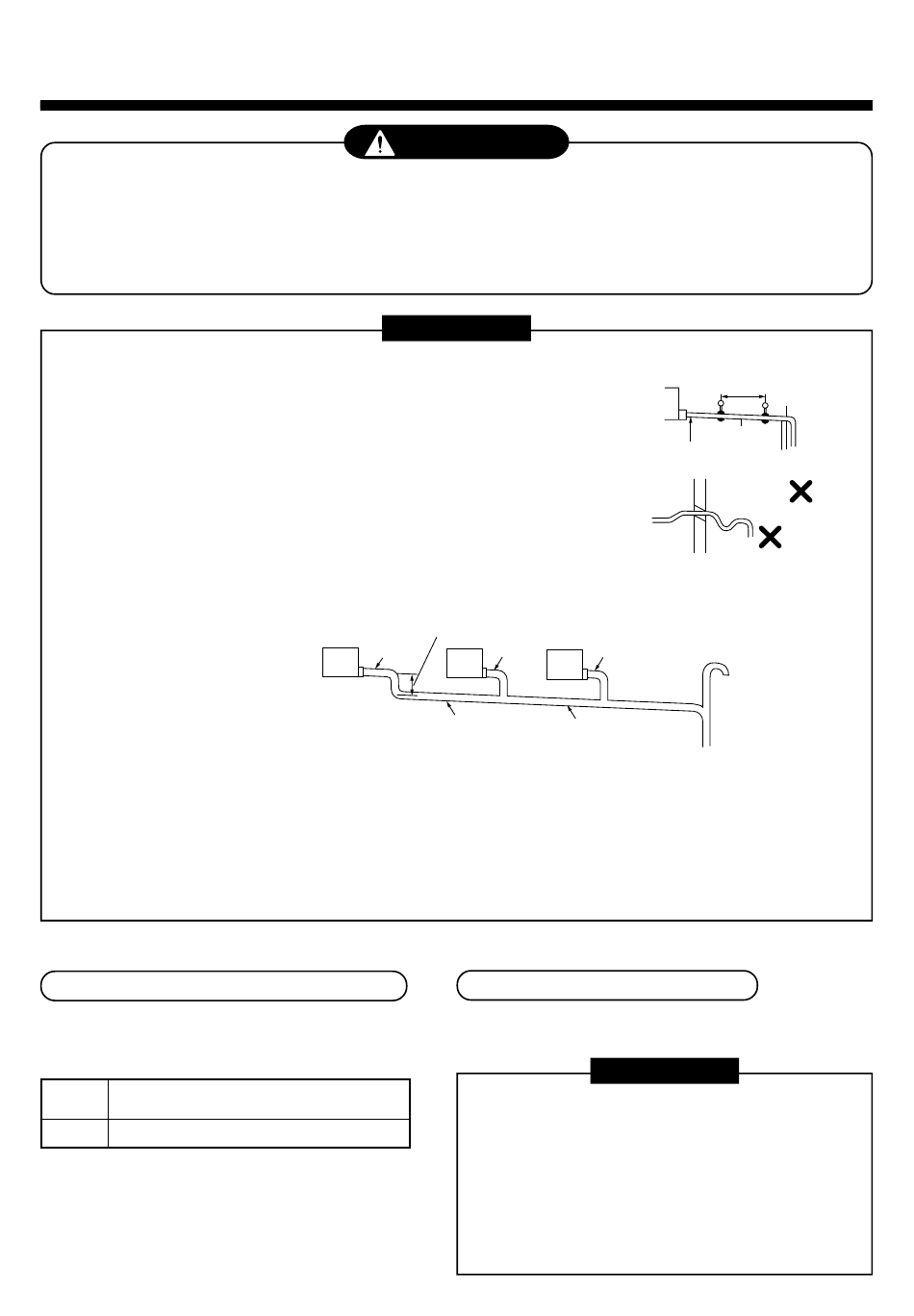

CANALIZACIÓN DE DRENAJE
• Siguiendo las indicaciones del Manual de instalación, lleve a cabo la canalización del drenaje, de
manera que el agua se drene correctamente, y aplique aislante térmico para que no se forme
condensación. Una instalación inadecuada puede causar fugas de agua y dejar los muebles de la
habitación húmedos.
• Una vez abierto el agujero ciego, asegúrese de llevar a cabo un proceso de desbarbado.
Las rebabas que puedan quedar en la abertura del agujero ciego provocan daños personales si se tocan.
• Asegúrese de realizar el aislamiento térmico de los tubos de drenaje de la
unidad interior.
• No olvide nunca de realizar el aislamiento térmico de la parte de conexión
con la unidad interior. Un aislamiento incompleto causará condensación.
• Coloque el tubo de drenaje inclinado hacia abajo (inclinación de 1/100 o más),
y no dilate ni provoque retención de líquidos en la tubería. Esto podría provocar
un sonido anormal.
• Restrinja la longitud del tubo de drenaje transversal a un máximo de 20 m.
En caso de utilizar un tubo largo, prepare abrazaderas de soporte con un
intervalo comprendido entre 1.5 y 2 metros, para así evitar ondulaciones.
• Prepare la tubería colectiva de la manera indicada en la ilustración de la derecha.
• No instale ningún tubo de purga de aire; de lo contrario, el agua de drenaje sale
a chorros y, en consecuencia, se producen fugas de agua.
(Canalización colectora)
• Utilice tubos VP30 aproximadamente para los tubos colectivos e instálelos con una inclinación descendente de 1/
100 como mínimo. Igual que en el tubo de refrigerante, aplique suficiente aislamiento térmico en el tubo de
desagüe. (Espuma de polietileno: 10 mm o más de grosor)
• Una vez realizadas las canalizaciones, extraiga la rejilla de aspiración y vierta agua en la bandeja de desagüe
para comprobar que el drenaje sea correcto y que no haya fugas de agua en la parte de conexión de la manguera
de desagüe.
• Una vez terminada esta comprobación, vuelva a colocar la rejilla de aspiración.
Material del tubo / Aislante y tamaño
Los siguientes materiales para la canalización y el
proceso de aislamiento deberán suministrarse
localmente.
Material Tubo rígido de cloruro vinílico VP25
del tubo (diámetro externo Ø32 mm)
Aislante Espuma de polietileno, grosor: 10 mm o más
PRECAUCIÓN
REQUISITOS
Lo más largo posible (10 cm)
VP25
VP25
VP30 o superior
Inclinación hacia abajo
de 1/100 o superior
Conexión del tubo de drenaje
• Conecte el tubo rígido de cloruro de polivinilo o PVC
(suministrado en la obra) a la manguera de desagüe.
• Utilizado un agente adhesivo especial para cloruro
vinílico, conecte los tubos rígidos de cloruro vinílico
con firmeza, de manera que no haya fugas de agua.
• El agente adhesivo puede necesitar cierto tiempo
para secarse y endurecerse.
(Consulte el manual de uso del agente adhesivo.)
Durante la espera, asegúrese de no aplicar ninguna
fuerza a la sección de conexión con los tubos de
drenaje.
103
De 1.5 m a 2 m
Aislante
térmico
1/100 o más
hacia abajo
Forma
arqueada
Sifón
VP25
REQUISITOS
Abrazadera
de soporte
