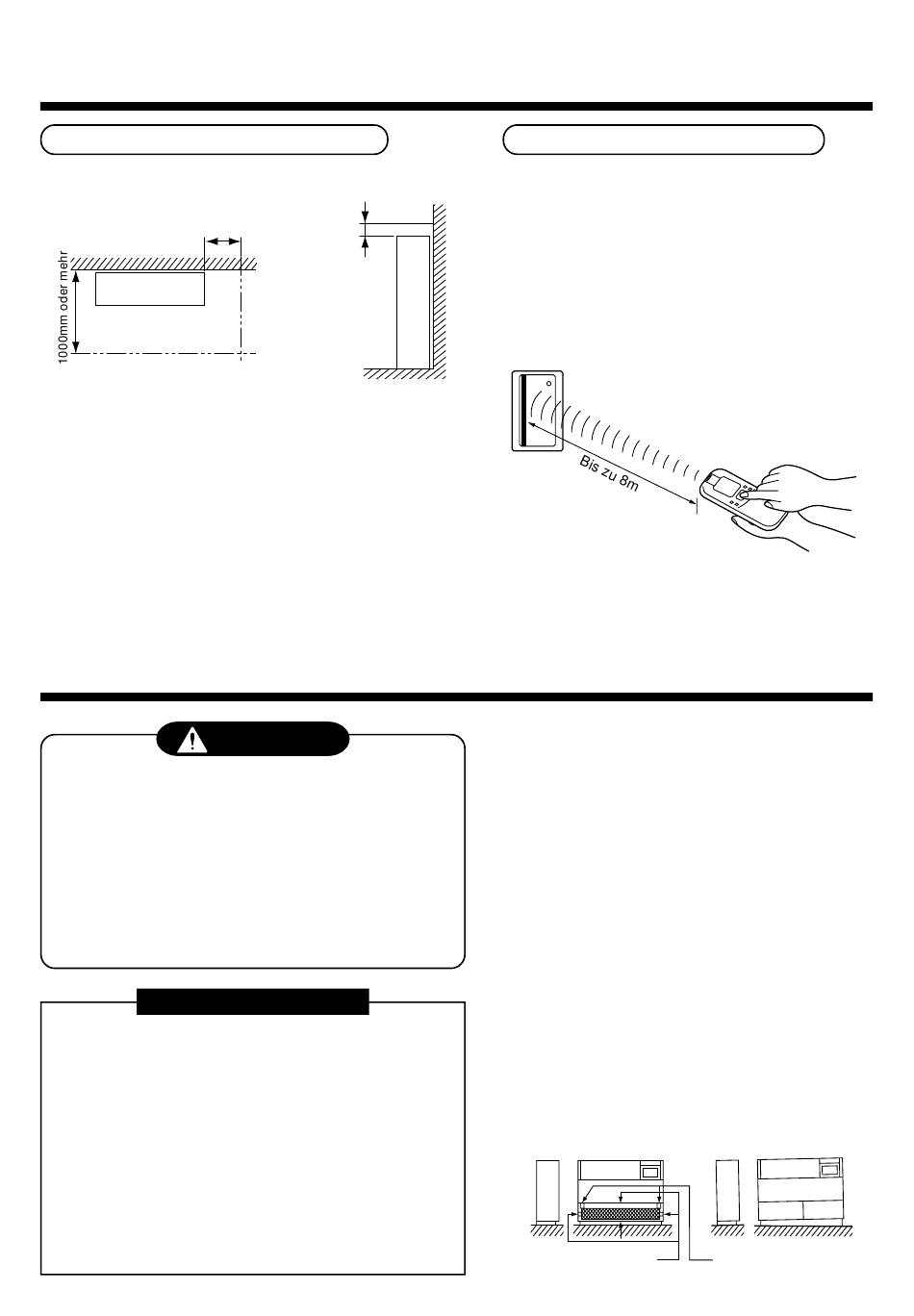

Raum für Installation und Wartung
Achten Sie darauf, dass zur Installation des Raumgeräts und für
Servicearbeiten genügend Platz ist.
500mm oder mehr
Vorderseite
(Rohrverlegung nach rechts)
Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf
Filterreinigung) der Fernbedienung kann den jeweiligen
Installationsbedingungen angepasst werden. Wenn es aufgrund
der Installationsbedingungen oder der Raumgegebenheiten
schwierig ist, eine ausreichende Erwärmung zu erzielen, kann die
Vorgabetemperatur erhöht werde.
Details zur Einstellung finden Sie unter "Änderung der
Zeitvorgabe für die Filterwarnleuchte" und "Verbesserung der
Heizleistung" in den entsprechenden Beschreibungen dieses
Handbuchs.
3

INSTALLATION DER RAUMEINHEIT

Installieren Sie das Klimagerät nur dort, wo genügend Platz
ist und die Stabilität für das Gewicht ausreicht.
Ist dies nicht der Fall, kann das Gerät herabstürzen und
Verletzungen verursachen.
Falls Sie in einem erdbebengefährdeten Gebiet leben oder
mit einer hohen Windlast rechnen müssen, achten Sie bei
der Installation auf eine entsprechende Auslegung der
Befestigung.
Von einer nicht vollständigen Installation kann ebenfalls
Gefahr ausgehen. Auch hier kann das Gerät herabstürzen
und Verletzungen verursachen.
VORAUSSETZUNGEN
Halten Sie sich genau an die folgenden Anweisungen,
um Schäden an der Raumeinheit und Verletzungen zu
vermeiden.
• Legen Sie keine schweren Gegenstände auf die
Raumeinheit. (Auch dann nicht, wenn sie noch verpackt ist.)
• Transportieren Sie die Raumeinheit möglichst verpackt.
Ist dies nicht möglich, verwenden Sie beim Transport
Decken, um eine Beschädigung der Einheit zu
vermeiden.
• Heben Sie die Raumeinheit nur an den 4 Metallösen an.
Üben Sie keine Kraft auf die Kühlmittelleitungen, die
Ablaufleitung oder auf Plastikteile am Gerät aus.
200mm
oder mehr
Vorderseite
WARNUNG
Für drahtlose Fernbedienungen
Das Signal der Infrarot-Fernbedienung kann bis zu einer
Distanz von etwa 8 m empfangen werden. Wählen Sie
eine entsprechende Position zur Installation der
Fernbedienung und der zu bedienenden Raumeinheit.
• Um Fehlfunktionen zu verhindern, suchen Sie eine
Stelle, an der die Fernbedienung nicht von direktem
Sonnenlicht oder Leuchtstofflampen beeinflusst
werden kann.
• In einem Raum können zwei oder mehr (bis zu 6)
Einheiten mit einer Infrarot-Fernbedienung installiert
werden.
<Inneneinheit>
• Installieren Sie eine Inneneinheit wie
nachfolgend beschrieben.
1. Entfernen Sie, bevor Sie Kabel und Rohrleitungen
anschließen, das Ansauggitter. (Drücken Sie den
oberen Teil leicht nach außen und ziehen ihn dann
zu sich heran.)
2. Nehmen Sie die Frontplatte ab.
(Befestigungsschrauben rechts und links unten)
3. Entfernen Sie das Lüfterschutzgitter.
(Befestigungsschrauben rechts, links und in der
Mitte)
4. Beginnen Sie dann mit der Verkabelung und der
Verlegung der Rohrleitung.
5. Sorgen Sie vor der Inneneinheit für soviel Platz wie
möglich.
Dieser Platz wird für Wartungs- und Reparaturarbeiten
benötigt und sorgt außerdem für eine gute Verteilung
der warmen oder kalten Luft im Raum.
6. Installieren Sie die Inneneinheit horizontal oder von
vorn gesehen mit einer leichten Neigung nach rechts.
<Gute Installation>
Schutzgitterverschraubung
52
<Schlechte Installation>
Frontplattenverschraubung
