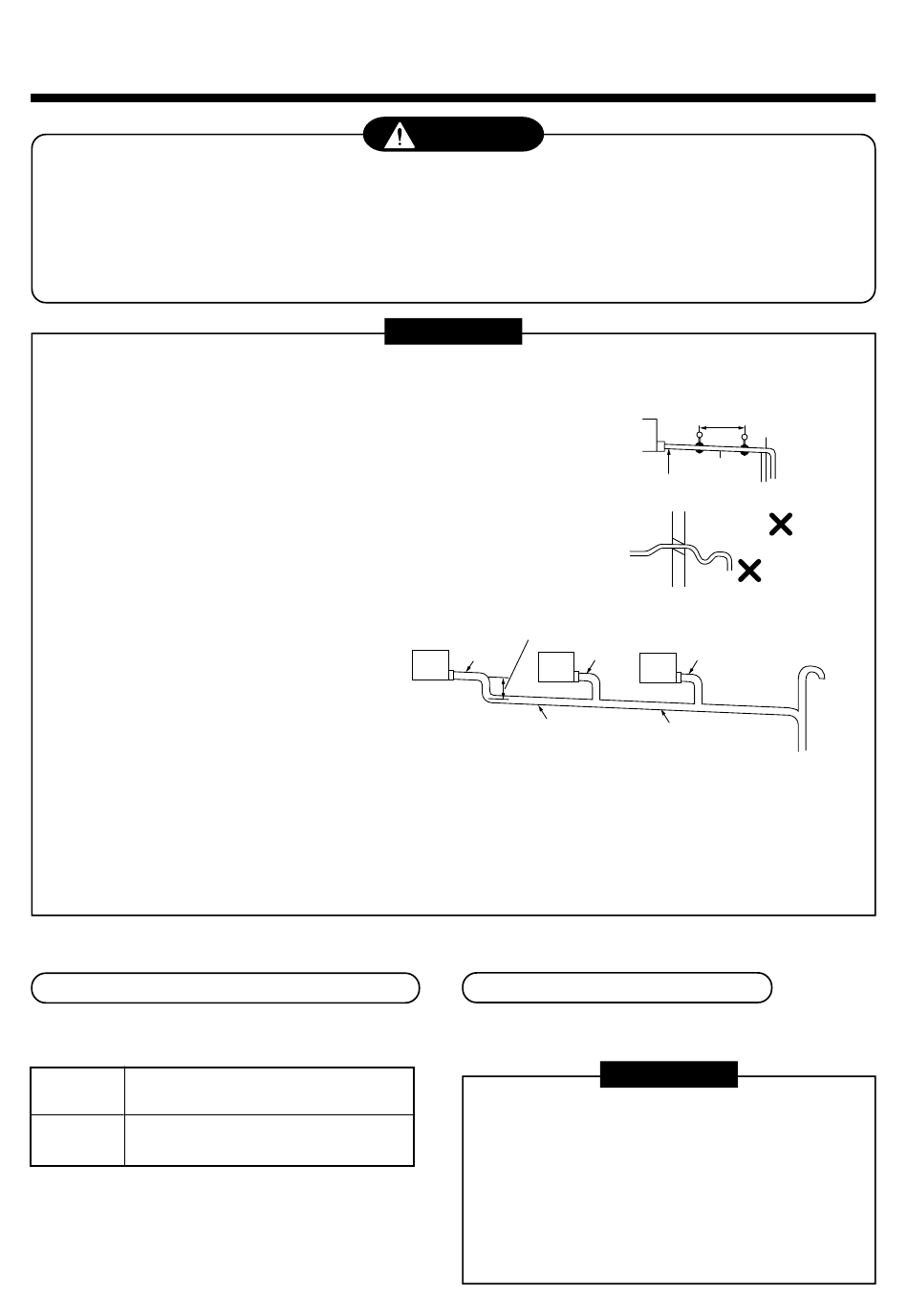

INSTALAÇÃO DA TUBAGEM DE DRENAGEM
• Seguindo o Manual de Instalação, efectue os trabalhos relativos ao tubo de drenagem para que a água
seja correctamente drenada, e aplique um isolamento térmico para não provocar condensação. Uma
instalação inadequada da tubagem de drenagem poderá provocar fugas de água no compartimento e
danificar o mobiliário.
• Depois de abrir o orifício cego, certifique-se de que aplica um processo de retirar as rebarbas.
As rebarbas presas à abertura do orifício cego provocam ferimentos se forem tocadas.
• Não se esqueça de instalar o isolamento térmico dos tubos de drenagem da unidade interior.
• Não se esqueça de instalar o isolamento térmico da ligação com a unidade interior.
O isolamento térmico incompleto provocará condensação.
• Instale o tubo de drenagem com uma inclinação descendente
(1/100 ou superior), e certifique-se de que o mesmo não estará sujeito
à formação de dilatações nem sifões.
Caso tal aconteça, poderá provocar um ruído anormal.
• Para o comprimento do tubo de drenagem, não ultrapassar os 20 metros.
Em caso de tubagem comprida, instale suportes com intervalos
de 1.5 a 2 metros de forma a evitar flechas.
• Instale o conjunto da tubagem conforme
representado na figura da direita.
• Não monte o tubo de purga de ar,
caso contrário, a água de drenagem
poderá provocar fugas de água.
• Utilize aproximadamente VP30 para tubos colectores e coloque-os com uma inclinação descendente de 1/100 ou
mais. À semelhança do tubo de refrigerante, aplique um processo de isolamento térmico suficiente para o tubo de
drenagem. (Espuma de polietileno: espessura: 10 mm ou superior)
• Depois de concluída a instalação dos tubos, retire a grelha de sucção e deite água na cuba de drenagem para
verificar a drenagem da água e as fugas de água na peça de ligação da mangueira de drenagem.
• Depois de verificar a drenagem de água, monte a grelha de sucção como anteriormente.
Material dos tubos/Isolante e tamanho
Os seguintes materiais para as tubagens e processo
de isolamento são adquiridos localmente.
Material Tubo de cloreto de vinil rígido VP25
dos tubos (diâmetro exterior Ø32 mm)
Espuma de polietileno, espessura:
Isolante
10 mm ou superior
CUIDADO
REQUISITO
Tão comprido quanto possível (10 cm)
VP25
(Tubos colectivos)
• Ligue o tubo de policloreto de vinil rígido (aquisição
127
Isolante
térmico
VP25
VP30 ou mais
Inclinação descendente
de 1/100 ou mais
Ligação do tubo de drenagem
local) à mangueira de drenagem.
REQUISITO
• Recorrendo a um agente adesivo para cloreto de
vinil, ligue bem os tubos de cloreto de vinil rígido de
forma a não permitir fugas de água.
• São necessárias várias vezes para que o agente
adesivo seque e endureça.
(Consulte o Manual de Orientação do agente
adesivo). Desta feita, certifique-se de que não é
aplicada qualquer força à secção de ligação com os
tubos de drenagem.
1.5 m a 2 m
Cavilha de
suporte
1/100 ou mais,
descendente
Forma
arqueada
Sifão
VP25
