Toshiba SUPER MODULAR MULTI MML-AP0071H Installationshandbuch Seite 152

3

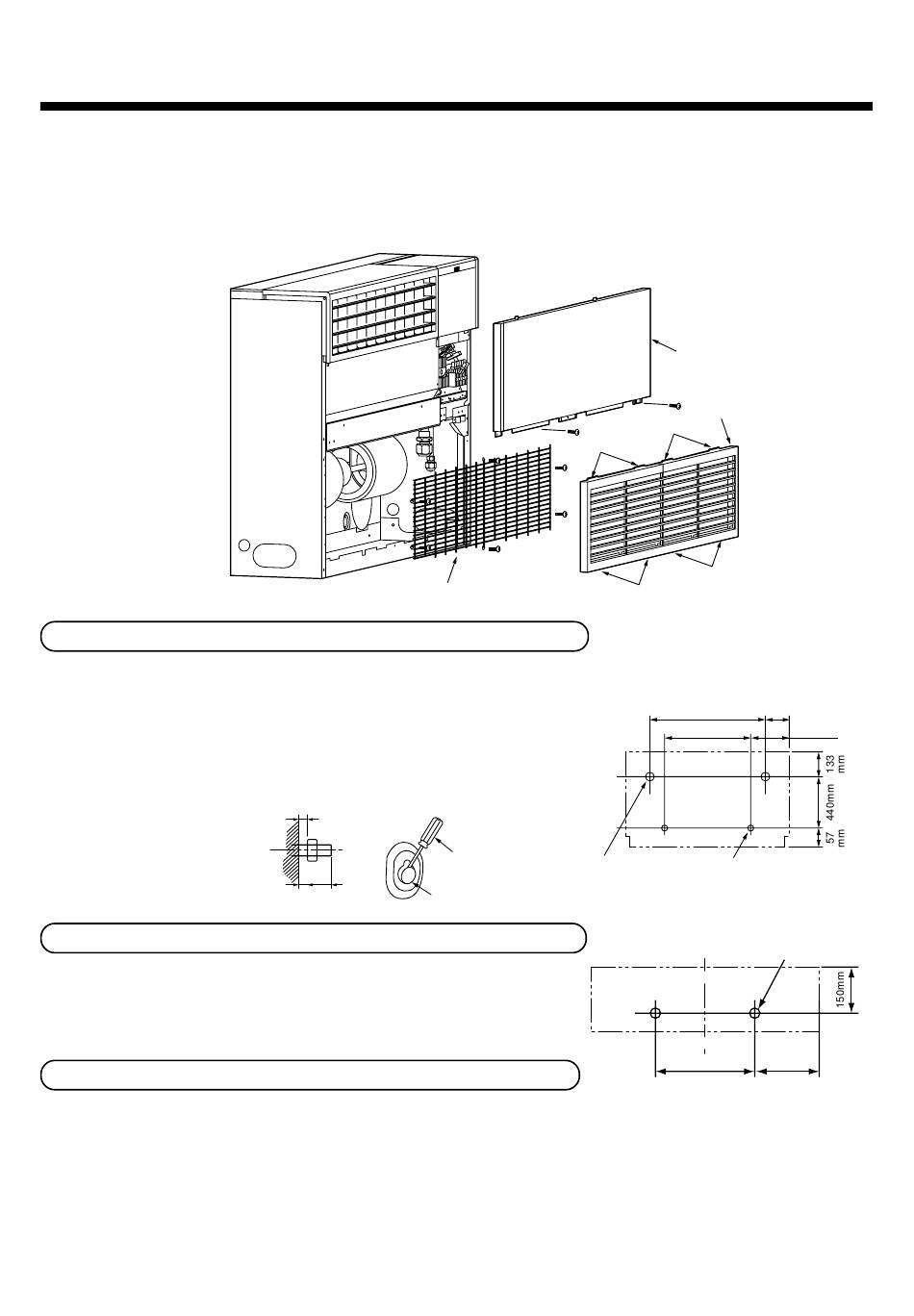

INSTALLATIE VAN DE BINNENUNIT
Hoe u het paneel moet demonteren vóórdat u begint aan werkzaamheden aan leidingen
en bekabeling.
1. Verwijder het luchtinlaatrooster (4 haken aan bovenkant en onderkant) en verwijder vervolgens de
ventilatorafscherming (6 schroeven) om aan de leidingen te kunnen werken.
2. Verwijder het frontpaneel (2 schroeven) om aan de bedrading te kunnen werken.
Wanneer de binnenunit aan de muur wordt vastgemaakt
Bevestig de binnenunit aan de muur zoals onderstaand beschreven.
1. Bevestig - zoals weergegeven in onderstaande afbeelding – vier M8 ankerbouten in de muur.
2. Bevestig zoals weergegeven in de afbeelding de bouten exact
aan de twee bovenste ankerbouten.
3. Gebruik een schroevendraaier etc. om de uitbreekopening aan
de achterzijde van de binnenunit te openen.
4. Hang de binnenunit aan de ankerbouten.
5. Draai de moeren op de twee
onderste ankerbouten aan.
Wanneer de binnenunit aan de vloer wordt vastgemaakt
Om de binnenunit aan de vloer te bevestigen, voert u twee in de
vloer geplaatste ankerbouten door een gat in de bodemplaat van
de binnenunit en vervolgens zet u deze vast door de moeren in te
draaien en aan te draaien.
Monteren van de afstandsbediening (niet meegeleverd)
Meer informatie over het aansluiten van de bedrading van de afstandsbediening vindt u in de installatiehandleiding van
de afstandsbediening.
Meer informatie over het aansluiten van de draadloze afstandsbediening vindt u in de installatiehandleiding van de
afstandsbediening.
• Plaats de afstandsbediening niet in direct zonlicht of in de buurt van een kachel, enzovoort.
• Test de afstandsbediening, controleer of de binnenunit het signaal goed ontvangt en installeer dan de
afstandsbediening. (Draadloos model)
• Installeer de afstandsbediening 1 m verwijderd van apparaten zoals tv's of stereoapparatuur. (Het beeld kan anders
vervormd of onderdrukt worden.) (Draadloos model)
Ventilatorafscherming
1 tot 2mm
Schroevendraaier
Max. 15 mm. Uitduwopening
149
Frontpaneel
Luchtinlaatgrille
Haak
Haak
Haak
Haak
700mm
520mm
Monteer de bovenste Draai de onderste moeren aan,
twee moeren zoals nadat de unit geplaatst is.
weergegeven in
onderstaande afbeelding.
Ankerbouten (twee aan de linker en rechter zijde)
Achter
Voorzijde
400mm
125mm
215mm
275mm
