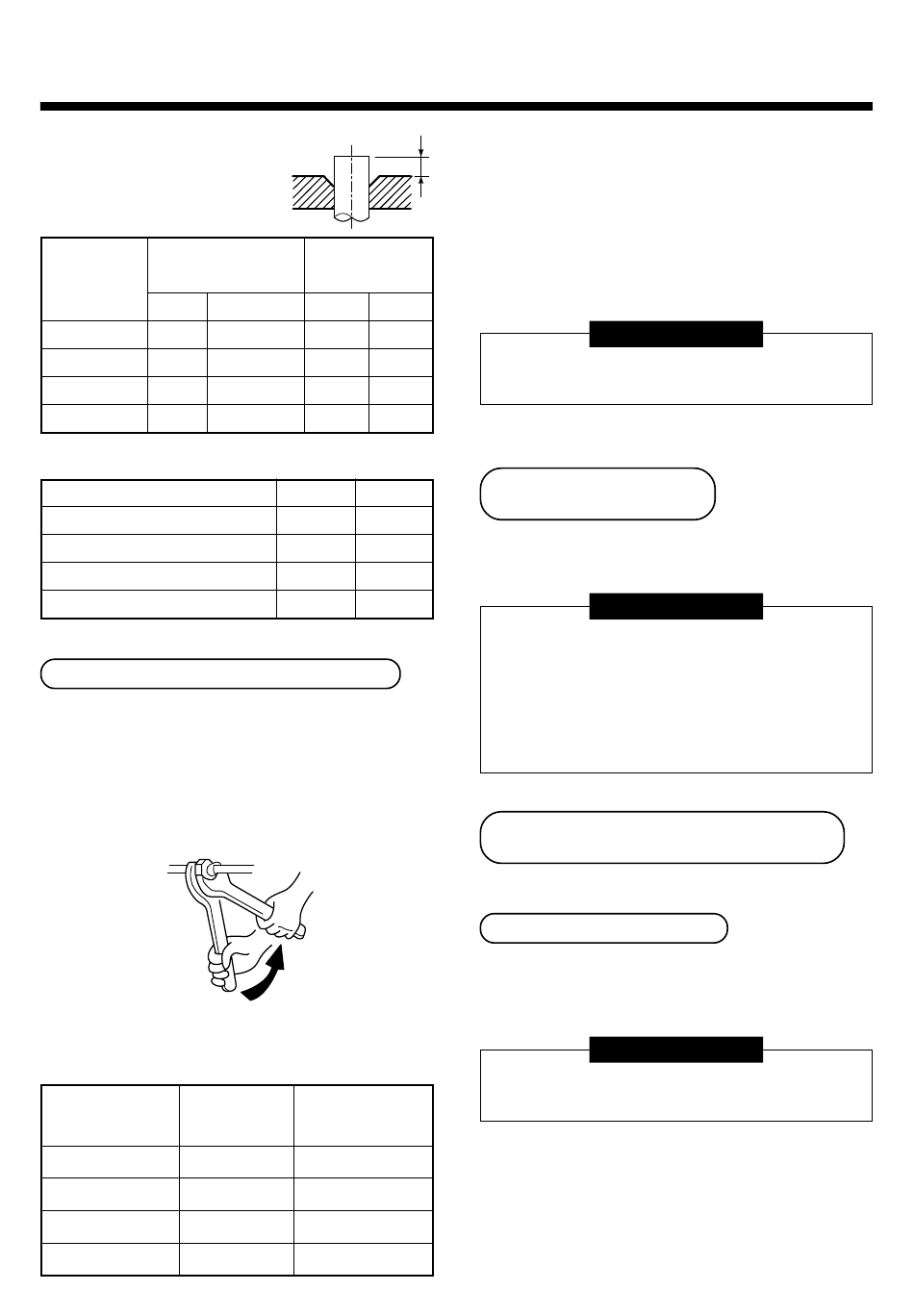

• Uitstekende leidinglengte bij trompen:
B (eenheid: mm)
Rigid
Te gebruiken
Buitendiameter
R410A-gereedschap
van de koperen
leiding
R410A
6.4 0 tot 0.5 (zelfde als links)
9.5 0 tot 0.5 (zelfde als links)
12.7 0 tot 0.5 (zelfde als links)
15.9 0 tot 0.5 (zelfde als links)
Imperial
Buitendiameter van de koperen leiding
6.4
9.5
12.7
15.9
Aansluiten van koelmiddelleidingen
Sluit alle koelmiddelleidingen met een trompverbinding
aan.
• Omdat de atmosferische druk heerst, is het normaal
dat u geen sissend geluid hoort wanneer de flensmoer
losgedraaid wordt.
• Gebruik altijd twee sleutels om de verbindingen met de
binnenunit te monteren.
Gebruik altijd twee sleutels
• Zie de volgende tabel voor het juiste aandraaimoment.
Buitendiameter van de
Aandraaimoment
verbindingsleiding
(mm)
Ø6.4 11.8 (1.2 kgf•m)
Ø9.5 33.0 (3.3 kgf•m)
Ø12.7 49.0 (5.0 kgf•m)
Ø15.9 68.0 (6.8 kgf•m)
Bij gebruik van
conventioneel
gereedschap
R22 R410A R22
1.0 tot 1.5 0.5 to 1.0
1.0 tot 1.5 0.5 tot 1.0
1.0 tot 1.5 0.5 tot 1.0
1.0 tot 1.5 0.5 tot 1.0
R410A R22
1.5 tot 2.0 1.0 tot 1.5
1.5 tot 2.0 1.0 tot 1.5
2.0 tot 2.5 1.5 tot 2.0
2.0 tot 2.5 1.5 tot 2.0
Aandraaimoment bij
nogmaals aandraaien
(N•m)
(N•m)
13.7 (1.4 kgf•m)
36.0 (3.6 kgf•m)
53.9 (5.5 kgf•m)
78.4 (8.0 kgf•m)
• Aantrekmoment voor de getrompte
B
leidingverbindingen
De druk bij gebruik van R410A wordt hoger dan bij
gebruik van R22 (ongeveer 1.6 x zo hoog). Draai de
getrompte leidingverbinding tussen de binnenunit en
de buitenunit daarom met een momentsleutel aan met
het voorgeschreven aandraaimoment. Door slechte
verbindingen kan niet alleen een gaslek ontstaan,
maar ook de koelcapaciteit afnemen of de compressor
beschadigen.
Als het aandraaimoment te groot is, kan de
moer scheuren.
Gasdichtheid testen/
Ontluchten enzovoort.
Meer informatie over de procedures voor het testen op
gasdichtheid, ontluchten, toevoegen van koelmiddel
vindt u in de installatiehandleiding bij de buitenunit.
Gebruik alle gereedschap, zoals de vulslang,
uitsluitend voor R410A.
Schakel de voedingsspanning pas in nadat de
gaslektest is uitgevoerd en het systeem vacuüm is
getrokken. (Zodra de netvoeding ingeschakeld
wordt, zal de ingebouwde PMV volledig sluiten,
waardoor de vacumeringperiode langer zal worden.
Open de afsluiters van de buitenunit
volledig
Controle op gaslekkage
Controleer de flensmoerverbindingen, de
kraandopverbindingen en de
onderhoudsaansluitingfittingen op gaslekken met een
lektester of zeepsop.
Gebruik een lektester die geschikt is voor het HFC-
koelmiddelen (R410A, R134a, enz.).
154
VOORWAARDE
VOORWAARDE
VOORWAARDE
