LAVORO PER TUBAZIONE DI SCARICO

• Seguendo le istruzioni del manuale d'installazione, eseguire la posa del tubo di scarico in modo che
l'acqua venga scaricata correttamente e applicare dell'isolante termico in modo da impedire la
formazione di condensa. L'errata posa delle tubazioni di scarico è causa di perdite d'acqua che
rovinerebbero i mobili d'arredamento.
• Dopo aver aperto il foro di espulsione, rimuovere la bavatura.
La bavatura aderente al foro di espulsione potrebbe provocare ferite, se qualcuno la tocca.
• Non mancare di realizzare l'isolamento termico dei tubi di scarico dell'unità interna.
• Non mancare di realizzare l'isolamento termico della parte di connessione
con l'unità interna.
Non completare l'isolamento termico è causa di condensa.
• Posare il tubo di scarico in pendenza (1/100 o più), senza ondulazioni
né sifoni intercettatori. Sarebbe causa di rumore anormale.
• Limitare la lunghezza del tubo di scarico trasversale a 20 m al massimo.
In caso di tubo lungo, mettere delle staffe di sostegno a
intervalli da 1.5 a 2 m per evitare ondulazioni del tubo.

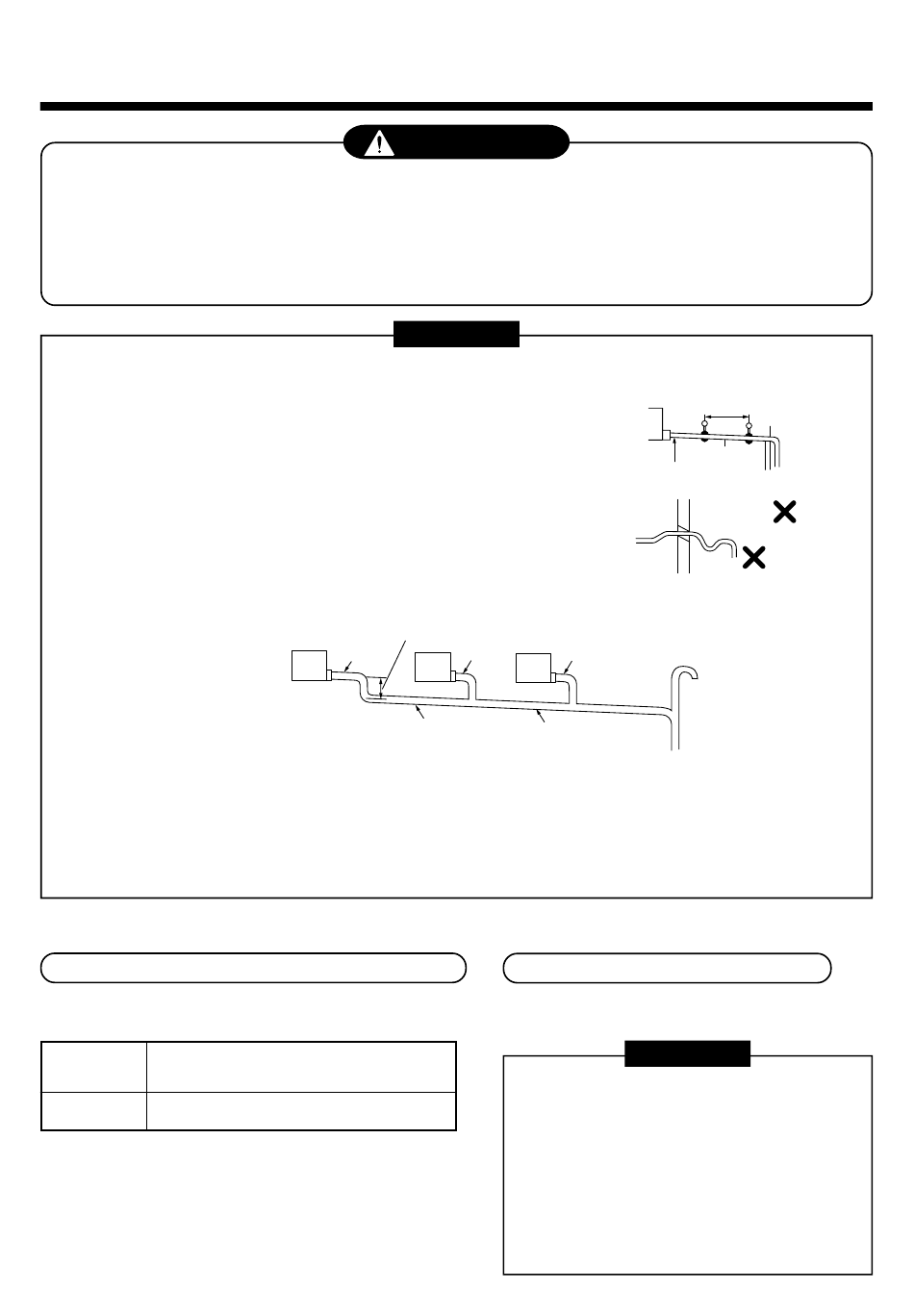

• Sistemare tutte le tubazioni come mostrato nella figura a destra.
• Non montare un tubo di sfiato dell'aria, altrimenti l'acqua di scarico
fuoriesce provocando gocciolamenti d'acqua.
(Tubi collettivi)
• Usare il tipo VP30 per i tubi collettivi e impostarli con 1/100 o più di pendenza. Come nel caso del tubo del
refrigerante, applicare al tubo di scarico isolante termico sufficiente. (Polietilene espanso: Spessore 10 mm o più)
• Dopo la posa dei tubi, rimuovere la griglia di aspirazione e versare acqua nella vaschetta di scarico, per controllare
lo scarico dell'acqua e le perdite d'acqua dalla sezione di connessione del tubo flessibile di scarico.
• Dopo aver controllato lo scarico dell'acqua, rimontare la griglia di aspirazione nella posizione originaria.
Materiale per tubazioni/Isolamento e formato
È necessario acquistare sul posto i seguenti materiali per
isolamento termico e tubature.
Materiale per Tubo rigido in cloruro di polivinile per VP25
tubazioni (Dia. Esterno Ø 32mm)
Isolamento Polietilene espanso, spessore: 10mm o più
AVVERTENZA
REQUISITI
Il più lungo possibile (10cm).
VP25 VP25
VP30 o più
In pendenza verso
il basso 1/100 o più
• Collegare il tubo rigido in cloruro di vinile (da
79
Da 1.5 m a 2 m
Isolante per 1/100 o più
riscaldamento in pendenza
VP25
Connessione del tubo di scarico
acquistare sul posto) al tubo flessibile di scarico.
REQUISITI
• Usando un agente adesivo per cloruro di
polivinile, collegare saldamente i tubi in cloruro
di polivinile in modo che non ci siano perdite
d'acqua.
• Ci vogliono molte ore perché l'agente adesivo
si asciughi e solidifichi.
(Consultare il Manuale di istruzioni dell'agente
adesivo.) Durante questo tempo, non fare
pressione sulla parte di connessione con i tubi
di scarico.
Staffa di
supporto
Forma
arcuata
Sifone
intercettatore
