TRABALHOS DE ELECTRICIDADE
Ligações de cabos
• Antes da ligação dos cabos entre as unidades interiores e exteriores, ajuste os números dos cabos. Uma ligação
incorrecta será prejudicial.
• Como o cabo do controlador remoto não tem polaridade, não há problema se as ligações aos blocos de terminais
da unidade interior A e B forem invertidas.
• Certifique-se de que passa os cabos através do casquilho da porta de ligação de cablagem da unidade interior.
• É fornecido o circuito de baixa tensão para o controlador remoto.
• Depois de ligar o cabo ao bloco de terminais, instale uma fixação e, depois, prenda o cabo com o fixador de
cabos.

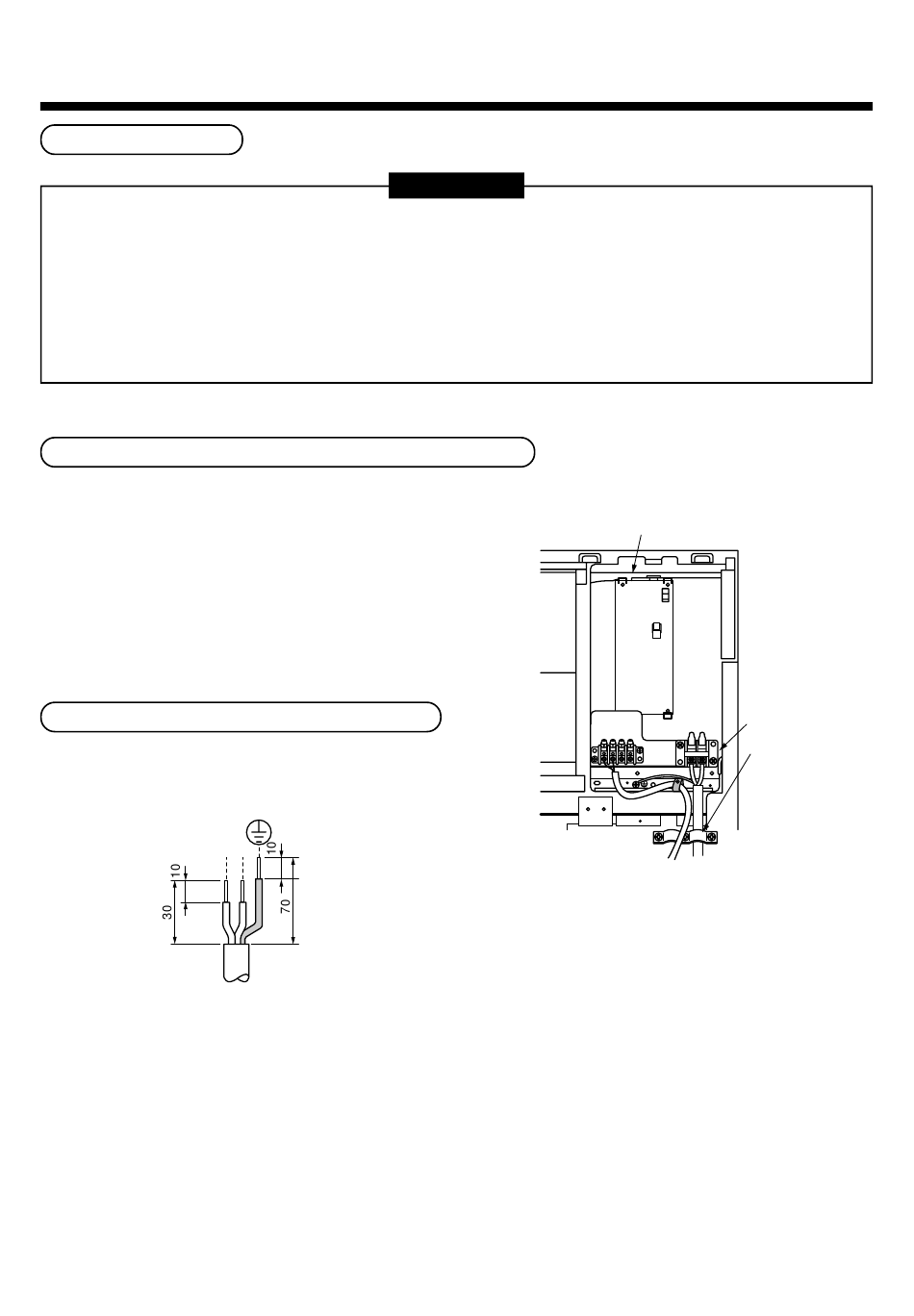

Ligações entre as unidades interiores e exteriores
<Ligações à caixa dos componentes eléctricos da unidade interior>
• Passe o cabo através do orifício do tubo (orifício cego).
• Conforme ilustrado na figura, instale uma fixação no cabo e,
a seguir, fixe-o com um fixador.
Colocar os cabos na respectiva posição
Para ligar os cabos ao bloco de terminais, o tamanho
correcto deve ser o que consta na figura.
R S
(L) (N)
REQUISITO
Caixa dos componentes eléctricos
133
Conector
R(L)S(N)
U U A B
1 2
Fixador de cabos
R(L) S(N)
(para alimentação
eléctrica)
