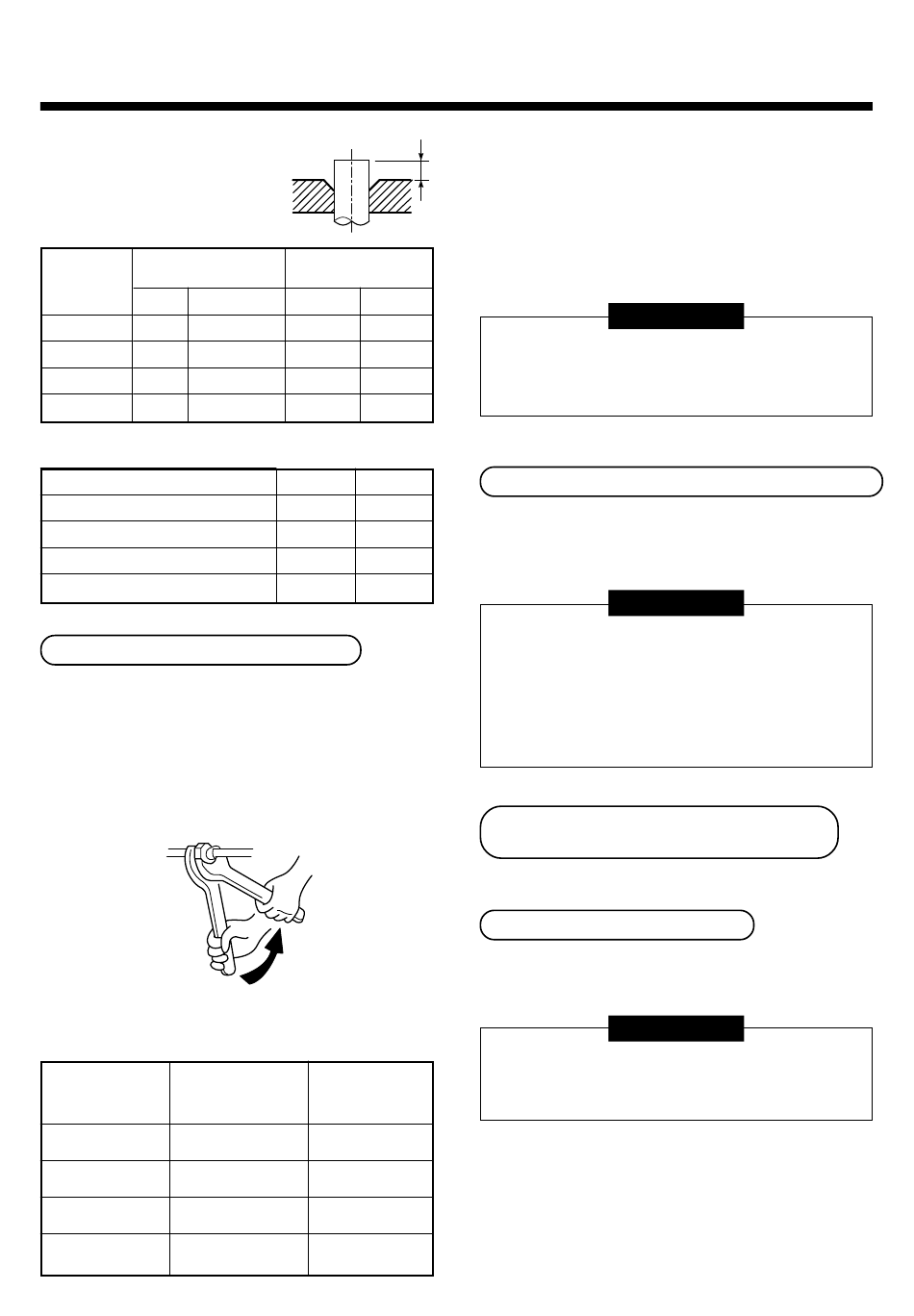

• Margem de projecção no alargamento:
B (Unidade: mm)
Rígido (Tipo engate)
Ferramenta R410A
Diâmetro
utilizada
exterior do
tubo de cobre
R410A
6.4 0 a 0.5 (Igual à esquerda)
9.5 0 a 0.5 (Igual à esquerda)
12.7 0 a 0.5 (Igual à esquerda)
15.9 0 a 0.5 (Igual à esquerda)
Imperial (Tipo de porca com orelha)
Diâmetro exterior do tubo de cobre
6.4
9.5
12.7
15.9
Ligação do tubo de refrigerante
Ligue todos os tubos de refrigerante com o trabalho de
ligação de alargamento.
• Tendo em conta que a pressão atmosférica só é
vedada com o gás vedante, é normal escutar-se um
som "pushu..." quando se retira a porca de
alargamento.
• Certifique-se de que utiliza uma chave dupla para ligar
os tubos da unidade interior.
Trabalho com chave dupla
• Consulte o quadro seguinte para o binário de aperto.
Diâmetro externo
Torção de aperto
do tubo de ligação
(mm)
Ø6.4 11.8 (1.2 kgf•m)
Ø9.5 33.0 (3.3 kgf•m)
Ø12.7 49.0 (5.0 kgf•m)
Ø15.9 68.0 (6.8 kgf•m)
Ferramenta
convencional utilizada
R22 R410A R22
1.0 a 1.5 0.5 a 1.0
1.0 a 1.5 0.5 a 1.0
1.0 a 1.5 0.5 a 1.0
1.0 a 1.5 0.5 a 1.0
R410A R22
1.5 to 2.0 1.0 to 1.5
1.5 to 2.0 1.0 to 1.5
2.0 to 2.5 1.5 to 2.0
2.0 to 2.5 1.5 to 2.0
Nova torção
de aperto
(N•m)
(N•m)
13.7 (1.4 kgf•m)
36.0 (3.6 kgf•m)
53.9 (5.5 kgf•m)
78.4 (8.0 kgf•m)
• Torção de aperto das ligações do tubo de
B
alargamento
A pressão do R410A é mais elevada do que a do R22
(aprox. 1.6 vezes). Como tal, usando uma chave de
aperto, aperte com firmeza as secções de ligação do
tubo de alargamento que ligam as unidades interior e
exterior até atingir a torção especificada. As ligações
incorrectas podem provocar não só fugas de gás,
como também problemas no ciclo de refrigeração.
Se for aplicada uma força excessiva, a porca
pode quebrar dependendo das condições de
instalação.
Teste de hermeticidade/Purga de ar, etc.
Para obter informações sobre o teste de hermeticidade,
fornecimento de refrigerante e verificação de fugas de
gás, siga o Manual de Instalação fornecido com a
unidade exterior.
Certifique-se de que utilize a ferramenta de carga
exclusiva para R410A.
Não ligue a alimentação até que os testes de
hermeticidade e de vácuo tenham terminado.
(Se ao ligar a alimentação, o PMV incorporado está
completamente fechado e o período até que acabe o
vácuo aumenta.
Abra completamente as válvulas da
unidade interior
Verificação de fuga de gás
Verifique com um detector de fugas ou com água de
sabão a existência de fugas de gás a partir da secção
de ligação do tubo ou tampa da válvula.
Utilize um detector de fugas fabricado
exclusivamente para o refrigerante HFC (R410A,
R134a, etc)..
