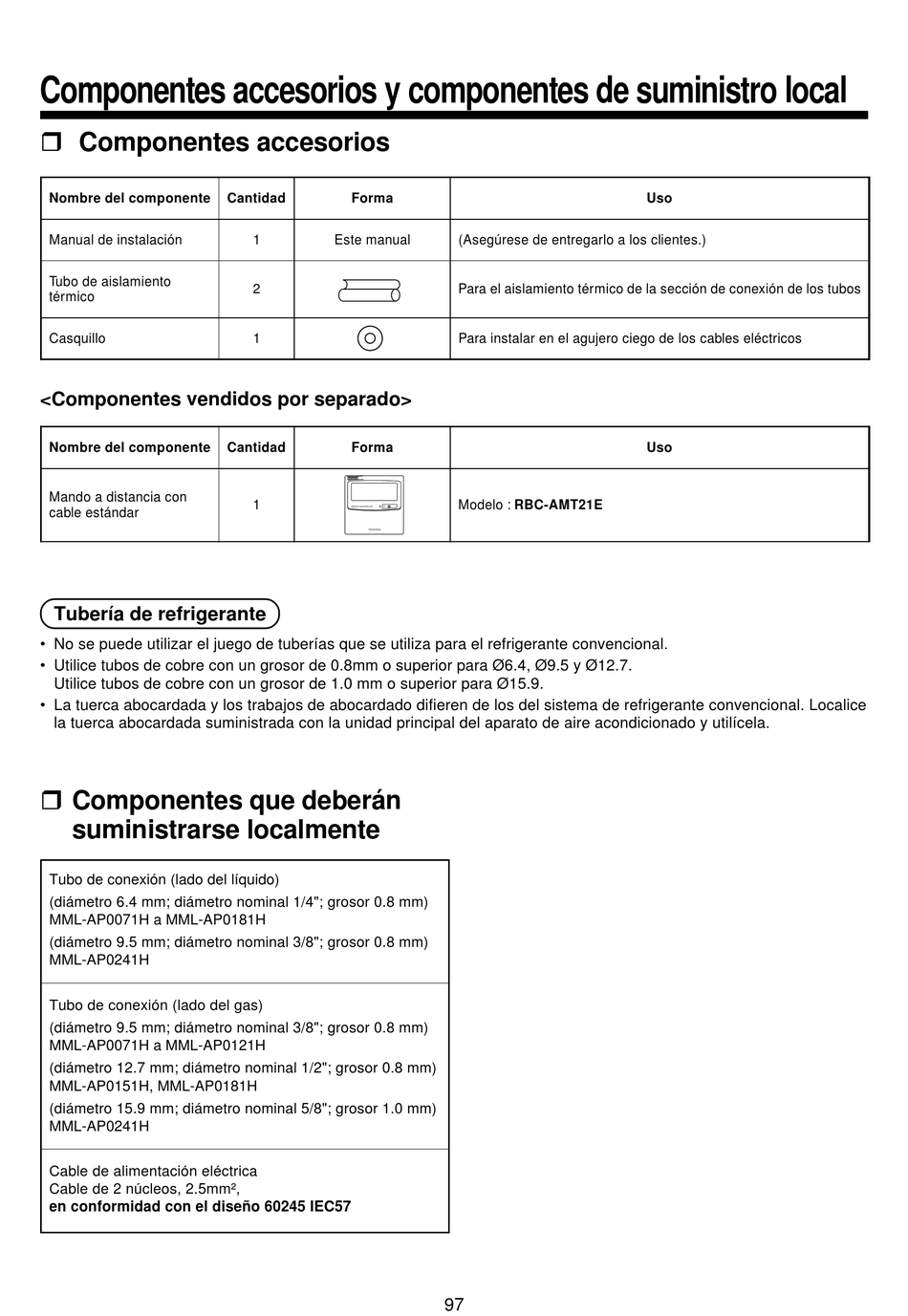

Componentes accesorios y componentes de suministro local

H Componentes accesorios
Nombre del componente
Manual de instalación
Tubo de aislamiento
térmico
Casquillo
<Componentes vendidos por separado>
Nombre del componente
Mando a distancia con
cable estándar
Tubería de refrigerante
• No se puede utilizar el juego de tuberías que se utiliza para el refrigerante convencional.
• Utilice tubos de cobre con un grosor de 0.8mm o superior para Ø6.4, Ø9.5 y Ø12.7.
Utilice tubos de cobre con un grosor de 1.0 mm o superior para Ø15.9.
• La tuerca abocardada y los trabajos de abocardado difieren de los del sistema de refrigerante convencional. Localice
la tuerca abocardada suministrada con la unidad principal del aparato de aire acondicionado y utilícela.
H Componentes que deberán
suministrarse localmente
Tubo de conexión (lado del líquido)
(diámetro 6.4 mm; diámetro nominal 1/4"; grosor 0.8 mm)
MML-AP0071H a MML-AP0181H
(diámetro 9.5 mm; diámetro nominal 3/8"; grosor 0.8 mm)
MML-AP0241H
Tubo de conexión (lado del gas)
(diámetro 9.5 mm; diámetro nominal 3/8"; grosor 0.8 mm)
MML-AP0071H a MML-AP0121H
(diámetro 12.7 mm; diámetro nominal 1/2"; grosor 0.8 mm)
MML-AP0151H, MML-AP0181H
(diámetro 15.9 mm; diámetro nominal 5/8"; grosor 1.0 mm)
MML-AP0241H
Cable de alimentación eléctrica
Cable de 2 núcleos, 2.5mm²,
en conformidad con el diseño 60245 IEC57
Cantidad Forma
1 Este manual
2
1
Cantidad Forma
1
(Asegúrese de entregarlo a los clientes.)
Para el aislamiento térmico de la sección de conexión de los tubos
Para instalar en el agujero ciego de los cables eléctricos
Modelo : RBC-AMT21E
97
Uso
Uso
