INSTALLATION DER RAUMEINHEIT

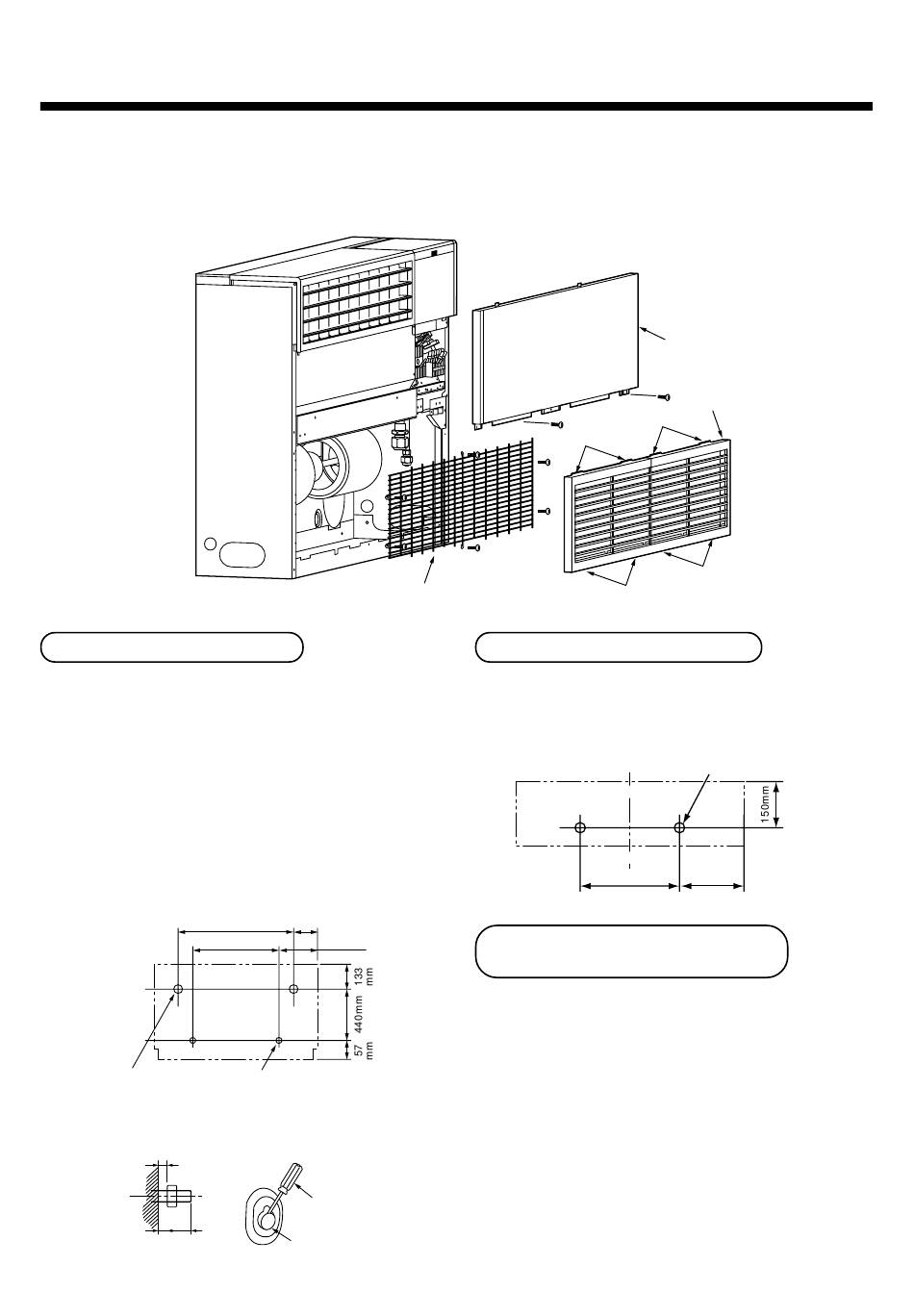

Ausbau der Verkleidung vor der Verkabelung und Verlegung der Rohre

1. Entfernen Sie das Ansauggitter (jeweils 4 Haken oben und unten) und das Lüfterschutzgitter (6 Schrauben) zur
Verlegung der Rohrleitungen.
2. Entfernen Sie die Gehäusefront (2 Schrauben) für die Verkabelung.

Befestigung an der Wand

Befestigen Sie die Inneneinheit wie nachfolgend
beschrieben an der Wand.
1. Befestigen Sie wie in der folgenden Abbildung
dargestellt 4 M8 Ankerbolzen an der Wand.
2. Befestigen Sie als nächste wie dargestellt die Muttern
an den beiden oberen Ankerbolzen.
3. Öffnen Sie mit einem Schraubenzieher o.ä. die
Ausbrüche auf der Rückseite der Inneneinheit.
4. Hängen Sie die Inneneinheit an den Ankerbolzen auf.
5. Ziehen Sie die Muttern der beiden unteren
Ankerbolzen fest.
Montieren Sie die beiden
oberen Muttern wie in der
untenstehenden Abbildung
dargestellt.
1 bis 2 mm
MAX. 15 mm
700mm 125mm
520mm 215mm
Ziehen Sie die beiden unteren
Muttern fest, nachdem Sie das
Gerät aufgehängt haben.
Schraubenzieher
Ausbruch
Lüfterschutzgitter

Befestigung auf dem Boden

Wird die Inneneinheit auf dem Boden befestigt, führen
Sie die beiden im Boden befestigten Ankerbolzen durch
die Öffnungen in der Bodenplatte der Inneneinheit und
befestigen Sie diese mit den Muttern.
Installation der Fernbedienung
(getrennt erhältlich)
Einzelheiten zur Verkabelung der Fernbedienung finden
Sie in dem der Fernbedienung beiliegenden
Installationshandbuch.
Einzelheiten zur Installation der Infrarot-Fernbedienung
finden Sie in dem der Fernbedienung beiliegenden
Installationshandbuch.
• Installieren Sie die Fernbedienung nicht in direktem
Sonnenlicht oder in der Nähe einer Wärmequelle.
• Montieren Sie die Fernbedienung, nachdem Sie
überprüft haben, ob das Raumgerät das Signal
empfängt. (Drahtloses System)
• Installieren Sie die Fernbedienung mindestens 1 m
entfernt von Fernseh- oder Stereogeräten.
(Anderenfalls kann es zu Bild- oder Tonstörungen
kommen.) (Drahtloses System)
53
Frontplatte
Ansauggitter
Haken
Haken
Haken
Haken
Ankerbolzen (zwei, rechts und links)
Hinten
Front
400mm 275mm
